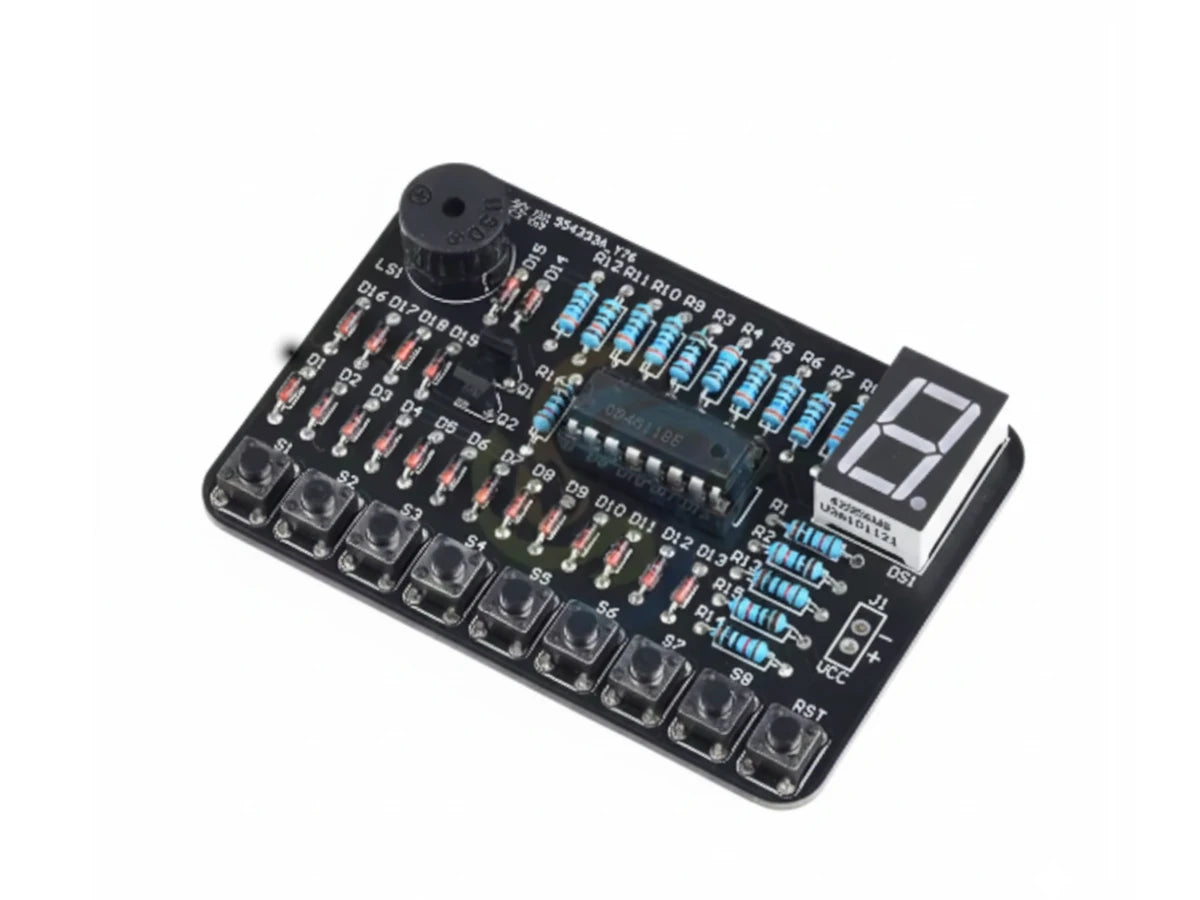

Kit DIY Codificador de Prioridad

Este kit educativo te permite construir un sistema de respuesta rápida (quiz buzzer) basado en un codificador de prioridad de 8 canales. Cuando uno de los botones es presionado, el circuito identifica automáticamente cuál fue el primero y muestra su número en un display de 7 segmentos. Además, incluye zumbador para confirmación auditiva y un botón de reset para reiniciar el juego y comenzar una nueva ronda.

Perfecto para laboratorios, competencias de trivia, clases de electrónica y entusiastas que desean comprender los fundamentos de codificación BCD, decodificación, latch y lógica de prioridad en un proyecto funcional.

Características Principales:

• 8 canales de identificación inteligente: detecta hasta 8 entradas simultáneamente, mostrando el número de mayor prioridad.
• Kit de entrenamiento completo: incluye módulos de codificación, decodificación, latch y circuito de reset.
• Doble retroalimentación: el número se muestra en el display y el buzzer suena al mismo tiempo para indicar éxito.
• Diseño con componentes discretos: fácil de entender y desensamblar para análisis didáctico.
• Reinicio rápido: un solo botón para limpiar la pantalla y comenzar una nueva ronda.

Contenido del Paquete:

• 1 × Placa PCB serigrafiada
• 1 × CI CD4511 (decodificador BCD a 7 segmentos)
• 1 × Socket de 16 pines para CI
• 7 × Resistencias 10 kΩ (R1, R2, R3, R13, R14, R15, R16) – Marrón-Negro-Naranja
• 8 × Resistencias 360 Ω (R4, R5, R6, R7, R8, R9, R10, R12) – Naranja-Negro-Marrón
• 1 × Resistencia 100 kΩ (R11) – Marrón-Negro-Amarillo
• 19 × Diodos 1N4148 (D1–D19) – Línea negra = cátodo
• 2 × Transistores NPN 9013 (Q1, Q2)
• 1 × Display de 7 segmentos cátodo común (DS1)
• 8 × Pulsadores (S1–S8)
• 1 × Pulsador de Reset (RST)

Tutorial: Codificador de Prioridad con Display
