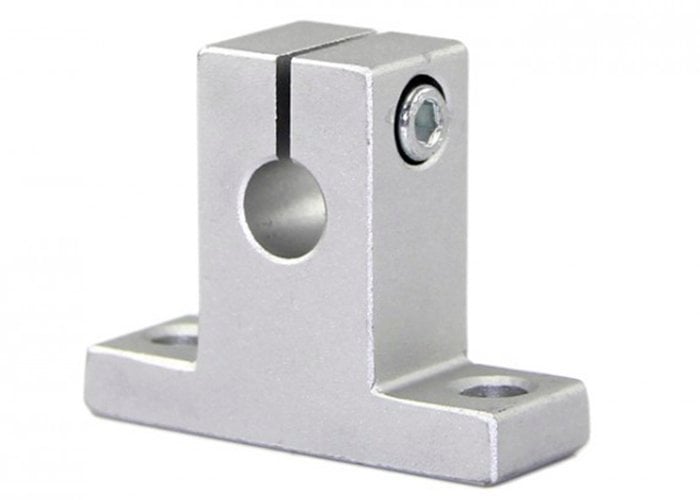

Soporte Guía Eje Lineal SK12

El Soporte de Extremo para Eje Lineal SK12 (12mm) es un elemento de fijación mecánica diseñado para sujetar con total firmeza los extremos de barras cilíndricas de guía. Fabricado en aluminio mecanizado, este componente permite anclar de forma segura un eje de 12 mm a la estructura o chasis, manteniéndolo perfectamente alineado, elevado y estable frente a los esfuerzos del movimiento lineal.

Características principales:

• Material: Aleación de aluminio de alta resistencia, ligera y con un acabado anodizado limpio que previene la oxidación.
• Cierre por sujeción (Abrazadera): Dispone de un perno de ajuste lateral/superior que contrae el anillo de aluminio sobre la barra, garantizando un bloqueo por fricción seguro y libre de holguras.
• Estabilidad estructural: Su base ancha con dos orificios pasantes asegura una distribución uniforme de la carga sobre la superficie de montaje.
• Uso recomendado: Construcción de estructuras cartesianas para CNC, grabadores láser, actuadores lineales pesados y proyectos de automatización que utilicen guías de 12 mm.

Dimensiones del producto:

• Diámetro interno (Para barra de): 12 mm
• Ancho total: 42 mm
• Longitud (Grosor): 14 mm
• Altura total: 37.5 mm
• Altura al centro del eje: 23 mm
• Distancia entre centros de agujeros de montaje: 32 mm
• Diámetro de los agujeros de montaje: 5.5 mm (Para pernos M5)
