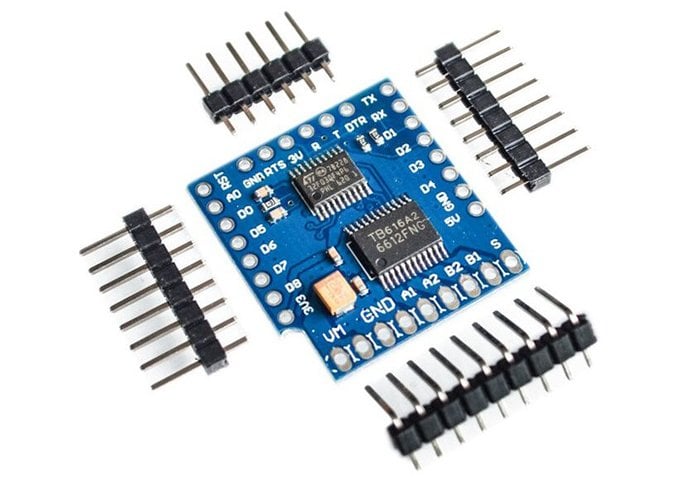

Shield Motor TB6612FNG para WeMos Mini

Shield Stepper Motor para WeMos D1 Mini. Una manera fácil de controlar uno o dos motores de CC con su WeMos D1 mini. Basado en el popular controlador de motor TB6612FNG IC, la biblioteca Arduino incluida tendrá sus pequeños proyectos robóticos en movimiento en muy poco tiempo.

Características:
- I2C interface
- Power supply voltage: VM=15V max
- Output current: Iout=1.2A(average) / 3.2A (peak)
- Standby control to save power
- CW/CCW/short brake/stop motor control modes

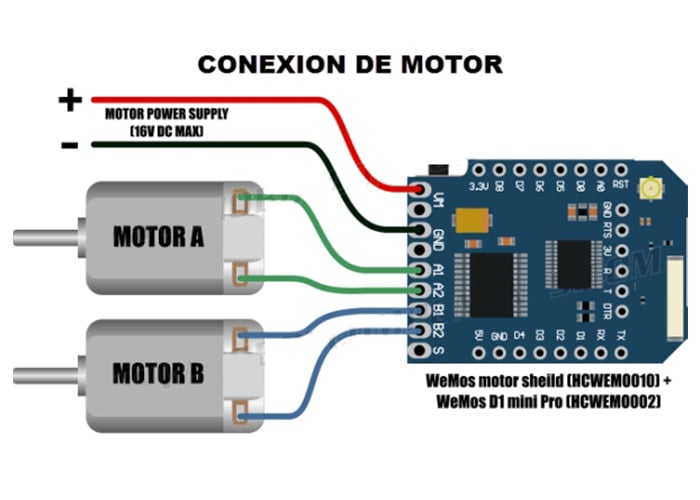

Pines:
- VM: Motor power supply + (Max 15Vdc)
- GND: Motor power supply -
- A1 A2: Motor A
- B1 B2: Motor B
- S: Standby control port (in IO mode)

Stanby control mode:
I2C mode: Control TB6612’s STBY with I2C protocol
IO mode: Control TB6612’s STBY with “S” pin
Shield reset mode
short: reset with d1 mini (reset at power on or press d1 mini’s reset button)
open: reset by “DTR” pin.
