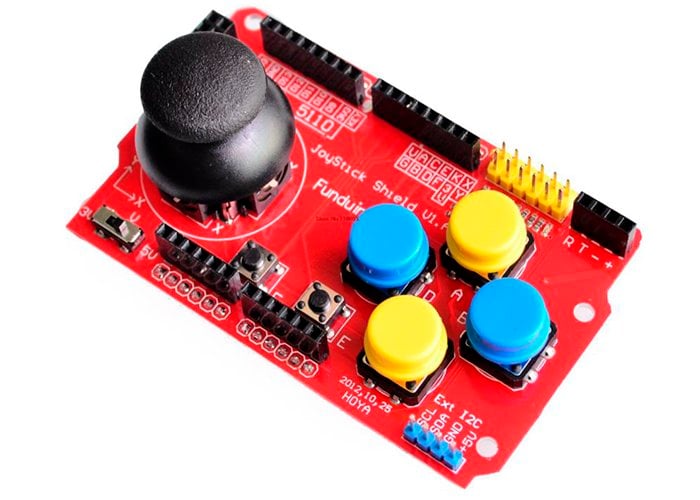

Shield Joystick análogo con botonera

El Joystick Shield se encuentra en la parte superior de la placa arduino, posee cinco botones pulsadores momentáneos (4 joystick botón de selección) y una palanca de mando P2P para el posicionamiento en dos ejes. Ofrece la funcionalidad de los antiguos controles de Nintendo. Los pulsadores momentáneos están conectados a los pines digitales arduino 2-6 . El movimiento vertical de la palanca de mando producirá un voltaje analógico proporcional en el pin analógico 0, igualmente, el movimiento horizontal de la palanca de mando puede ser detectado en el pin analógico 1.
A este shield se le puede adicionar la interfaz NRF24L01 RF, una LCD Nokia 5110 para el desarrollo de juegos, un módulo Bluetooth con comunicación serial y una interfaz de comunicaciones I2C para una fácil conexión de dispositivos que cumplan con esta caracterí­stica en modo simultáneo.

Características:

- Modelo Shield Joystick: compatible con arduino UNO y Mega
-Palanca de mando
· XY
· botón
- Pulsadores momentáneos
· 4 x ABCD
· 2 x EF (pequeños)
- Conector Bluetooth: Pin RT-
- Conector I2C: 4 pines: SCL, SDA, GND, 5 V
- Conector LCD Nokia 5110: 8 pines: 3V3, GND, di3, ED2, ED1, DI0, d9, 3v3, (key)
- Conector NRF24L01: 8 pines
- Conectores (salidas): 6 pines
