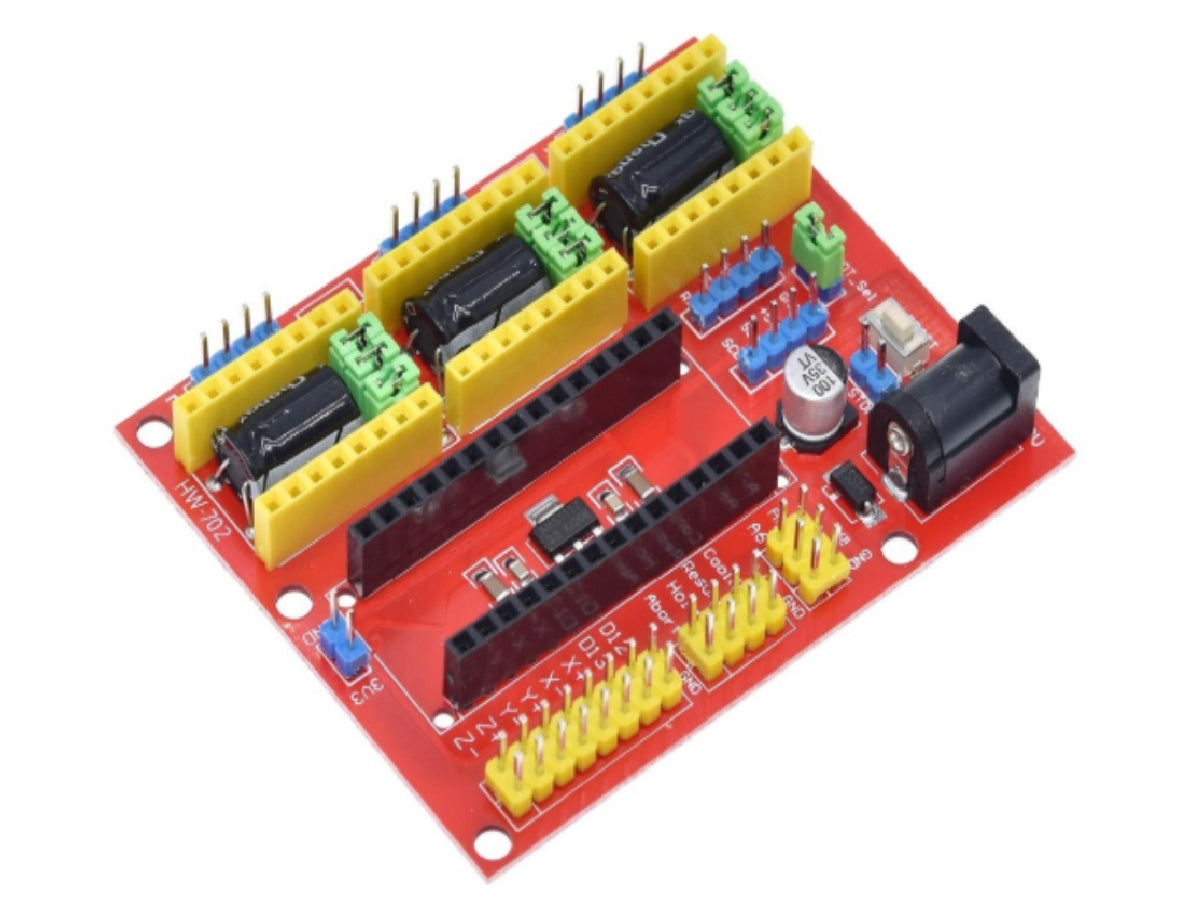

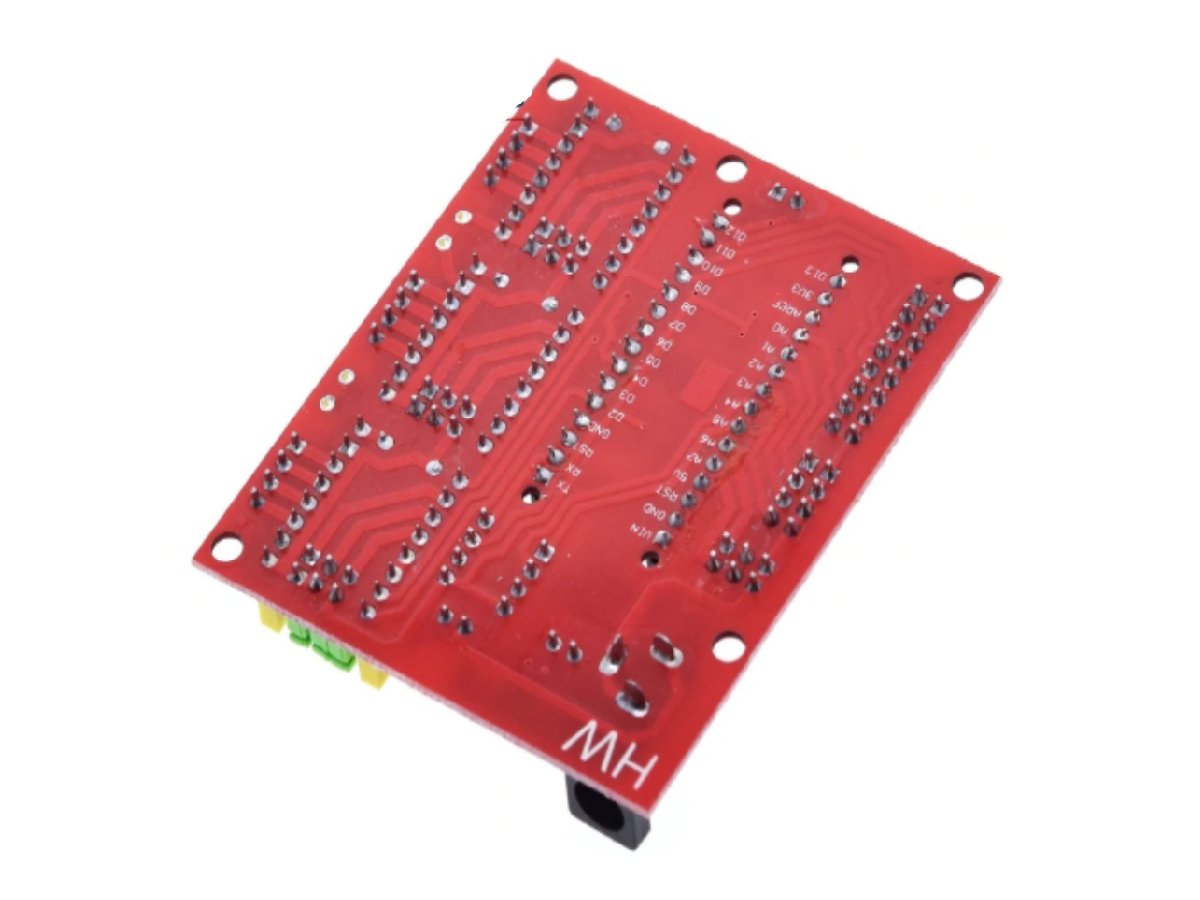

Shield CNC Arduino Nano

Descripción:

Este shield  CNC para Arduino Nano, hace que sus proyectos CNC sean fáciles de montar haciéndolos que funcionen en pocas horas. Puede ser usado con los drivers Pololu A4988 y manejar motores paso a paso de hasta 2A por bobina y micro pasos de 1/16. Con este Shield y un Arduino Nano usted podrá desarrollar proyectos CNC incluyendo routers CNC, ploteadoras 2D, cortadoras láser y hasta una máquina pick and place (P&Ps). Esta board de expansión se usa principalmente en máquinas de grabado e impresoras 3D. Tres de sus ranuras se encargan de accionar tres motores paso a paso mediante el driver A4988. Además, cada motor paso a paso solo necesita dos puertos IO para funcionar, dicho de otra forma, si se administran adecuadamente seis puertos de IO, son tres los motores paso a paso que se pueden controlar mediante esta práctica tarjeta de expansión.

Características:

- Voltaje de Potencia: 9 - 12V DC
- Compatible con GRBL (Firmware OpenSource para Arduino que convierte código-G en comandos para motores Paso a Paso)
- Soporta 3 Ejes (X, Y, Z)
- 2 Fin de carrera por cada eje (6 en Total)
- Habilitador y dirección de Spindle
- Habilitador de refrigerante (coolant)
- Salida serial e I2C
- Diseñado para drivers Pololu A4988
- Los motores se pueden conectar usando header o Molex hembra de 4 pines
- Dimensiones: 59 x 72 mm

Tutorial para modificar los Pines para Arduino Nano
