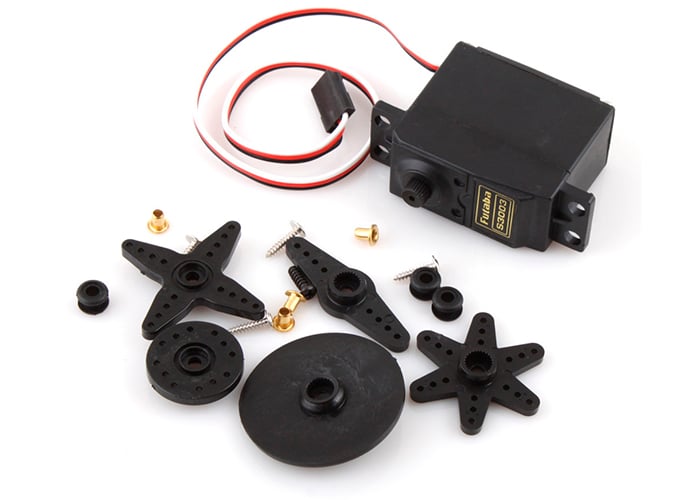

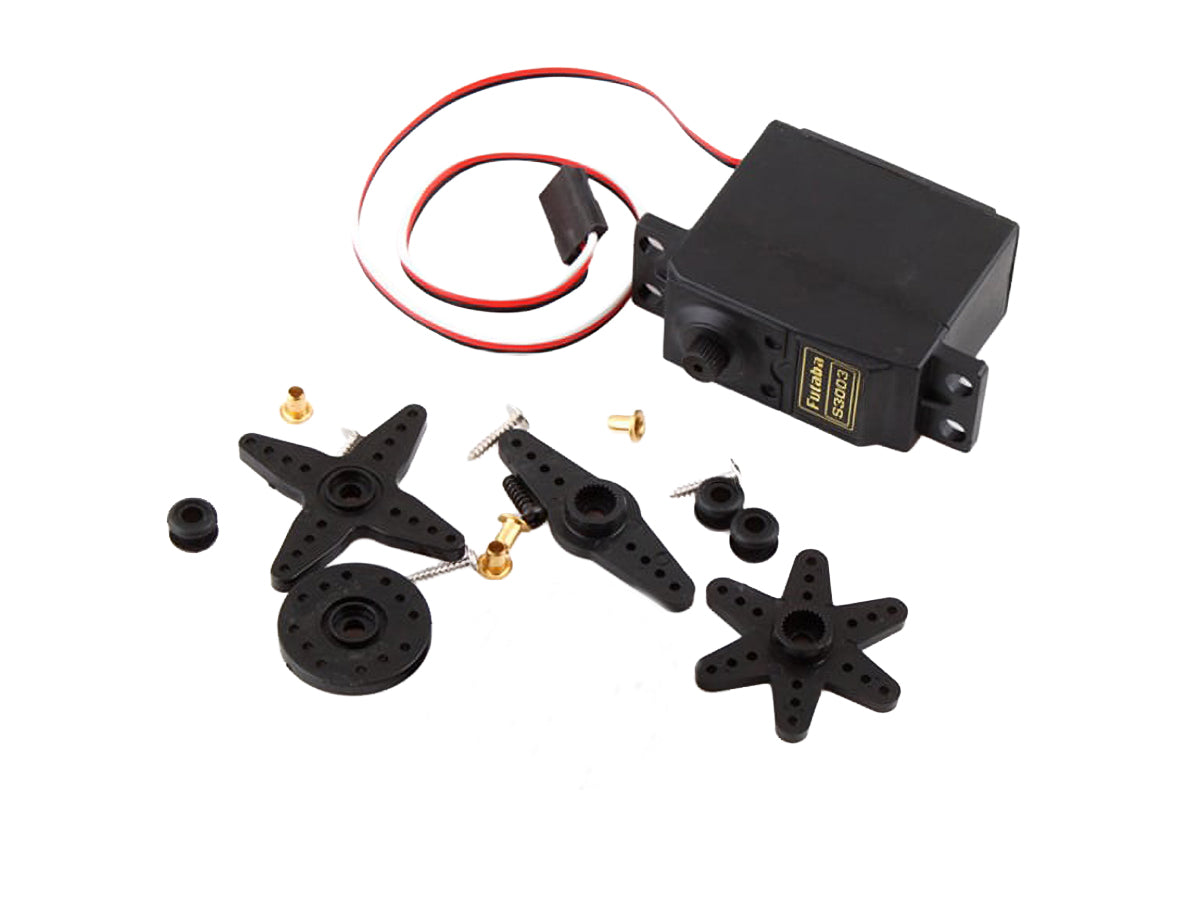

Servomotor Futaba S3003

Servomotor Futaba S3003

Precio habitual $4.000
Precio habitual Precio de oferta $4.000
Oferta Agotado

80 en existencias

SKU:1335

Este servomotor se controla mediante una señal de modulación de ancho de pulso, PWM. Esta señal es de tipo digital y esta es generada a través de un pin de un microcontrolador, esto con el fin de ubicar el rotor del servomotor en la posición deseada.
Para posicionar el servo hay que aplicar una señal periódica, de 50Hz (20ms de periodo). La anchura del pulso determina la posición del servo. Si la anchura es de 2.3ms, el servo se sitúa en un extremo y si la anchura es de 0.3ms se sitúa en el opuesto. Por ejemplo, si queremos que se sitúe exactamente en el centro, aplicamos una anchura de 1.3ms, aunque en condiciones reales, estos valores pueden variar un poco. El servo dispone de un conector al que llegan tres cables. El rojo es el de alimentación (4.5-6 voltios). El negro es masa. Y el blanco es el de la señal de control.
Posee una piñonera plástica, por lo que sus aplicaciones se ven limitadas en cuanto a la cantidad de fuerza que se le exija, puesto que si sobrepasa la que puede soportar (4.1Kg*cm) el juego de piñones se puede ver comprometido y su desgaste hará que su funcionamiento no sea el apropiado.

Características:

Modulación: Analógica
Voltaje de operación: 4.8V~6V
Corriente de operación (4.8V): 7.2mA
Corriente de operación (6V): 8mA
Torque (4.8V): 3.2Kg*cm
Torque (6V): 4.1Kg*cm
Velocidad de funcionamiento (4.8V): 0.23sec/60° sin carga
Velocidad de funcionamiento (6V): 0.19sec/60° sin carga
Tipo de motor: 3 polos tipo ferrita
Piñonera: Plástica
Ángulo de operación: 45° (400us)
Ancho de pulso: 1520us~1900us
Longitud del cable: 30cm
Temperatura de operación: -20°C~60°C
