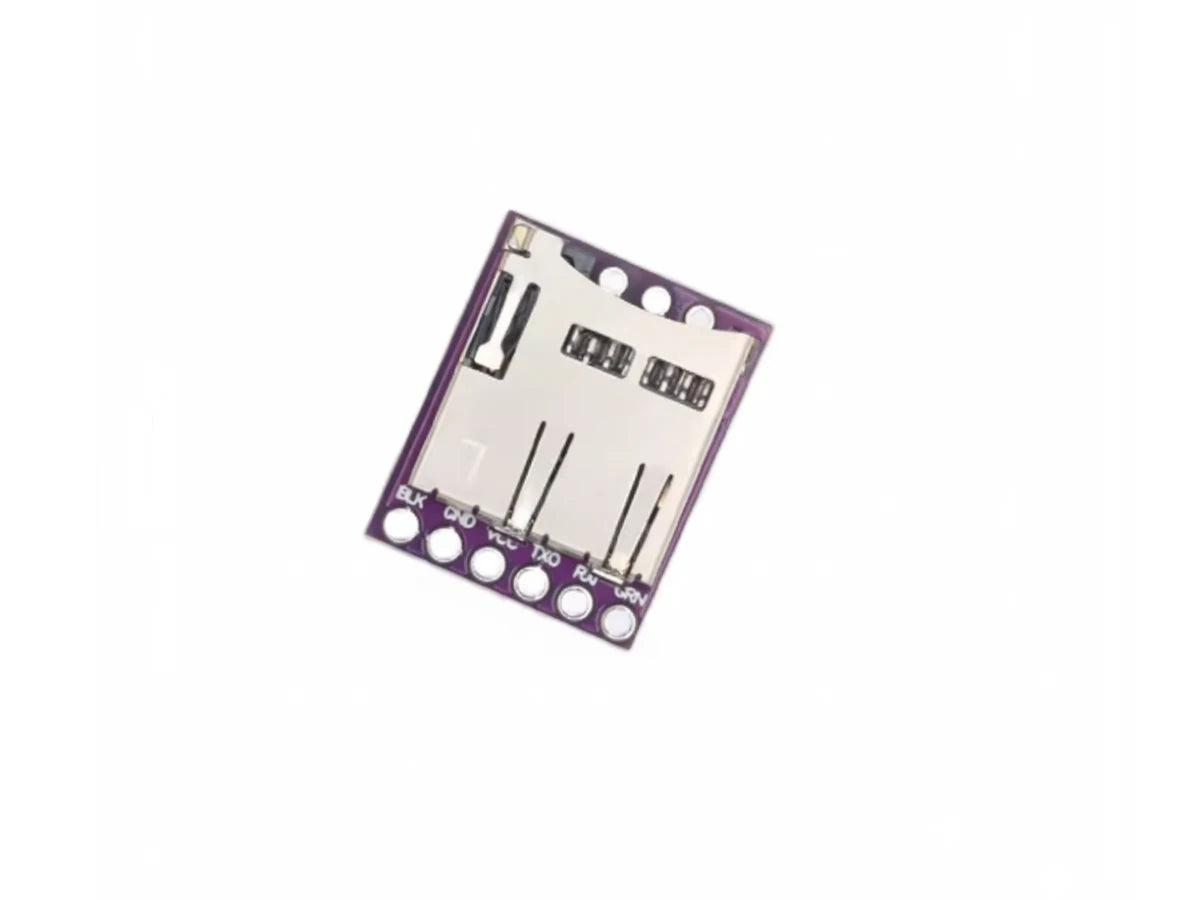

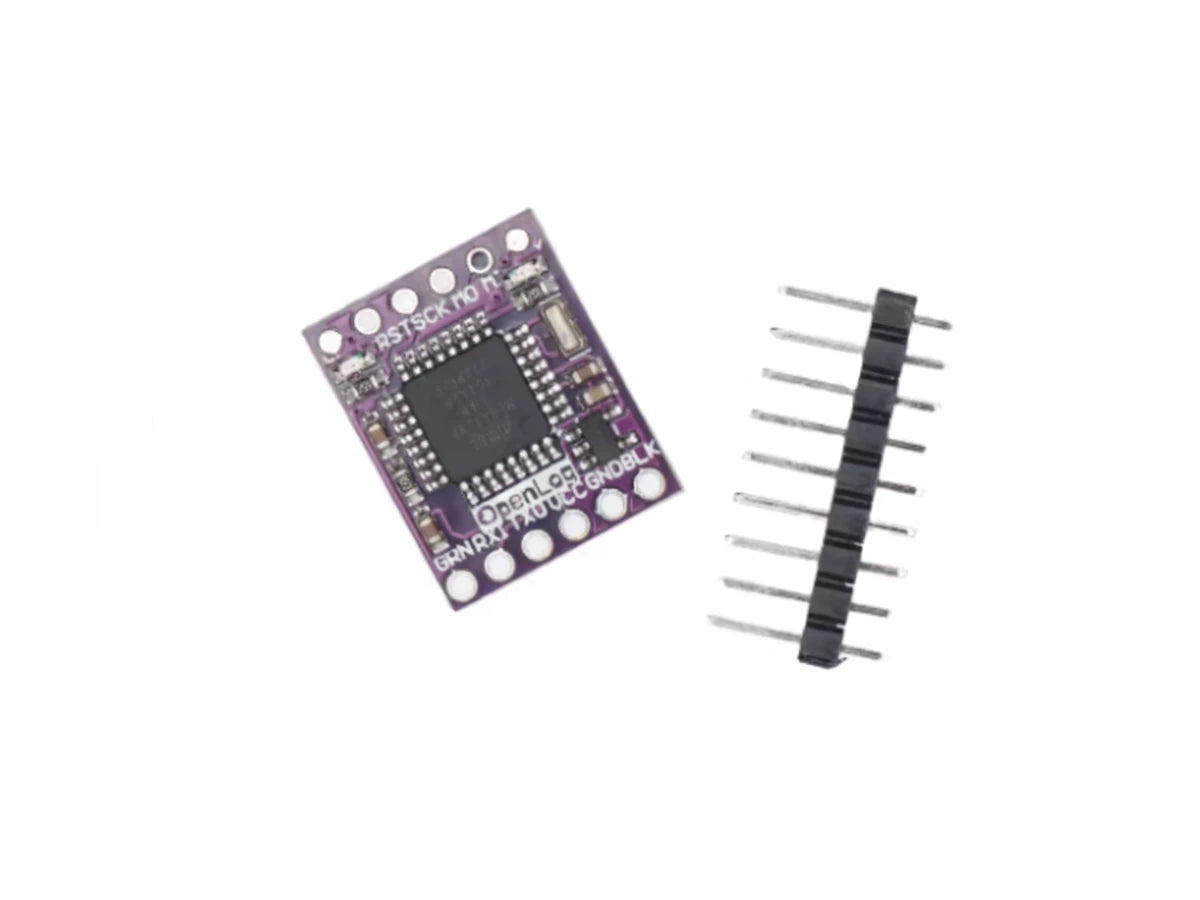

Módulo Datalogger OpenLog

Este módulo grabador de datos permite registrar información en una tarjeta de memoria TF/FAT32 a través de un puerto serie UART. Funciona como una “caja negra” registrando en formato de texto los datos enviados por el dispositivo principal (ej. placa de control de vuelo con firmware Cleanflight). Los registros se pueden reproducir con el software Blackbox Flight Data Recorder para análisis detallado.

Al insertar por primera vez la memoria, se crea automáticamente un archivo config.txt, donde es posible ajustar parámetros como la tasa de baudios. Es importante mantener la misma configuración entre el grabador y el dispositivo conectado.

Características principales:

• Voltaje de entrada: 3.3V – 12V (recomendado: 3.3V – 5V)
• Interfaz: UART serial
• Formatos soportados: FAT16 / FAT32
• Capacidad máxima: hasta 32GB
• Consumo: corriente en reposo 2mA, grabación máxima 6mA
• Configuración: mediante archivo config.txt en la tarjeta
• Indicadores LED: dos LEDs de estado
• Conexiones mínimas: VCC, GND, RX

Parámetros técnicos:

• Velocidades soportadas: 2400, 4800, 9600, 19200, 38400, 57600, 115200 baudios
• Modos de operación: Nuevo, Añadir, Comando
• Bootloader: Pro Mini ATmega328P 5V 16MHz
• Interfaz: línea de comandos sencilla

Aplicaciones recomendadas:

• Registro de datos en drones con firmware Cleanflight
• Monitoreo y análisis de vuelo con Blackbox
• Proyectos de electrónica que requieran registro serial autónomo
• Grabación de telemetría en UAVs y sistemas de control
