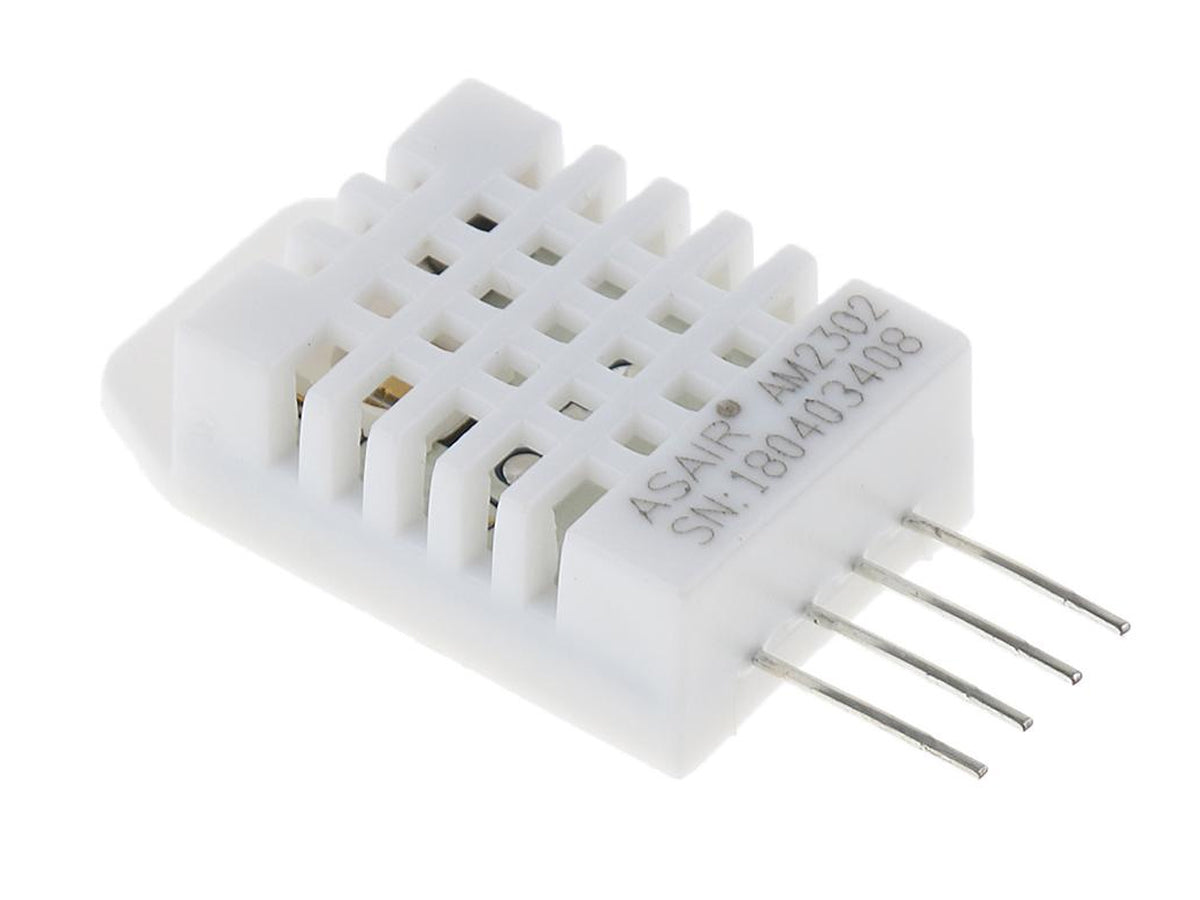

Sensor Temperatura AM2302

El sensor AM2302 es un sensor digital de temperatura y humedad relativa de buen rendimiento y bajo costo. Integra un sensor capacitivo de humedad y un termistor para medir el aire circundante, y muestra los datos mediante una señal digital en el pin de datos (no posee salida analógica). Utilizado en aplicaciones de control automático de temperatura, aire acondicionado, monitoreo ambiental en agricultura y más.

Utilizar el sensor con las plataformas Arduino/Raspberry Pi/Nodemcu es muy sencillo tanto a nivel de software como hardware. A nivel de software se dispone de librerías para Arduino con soporte para el protocolo "Single bus". En cuanto al hardware, solo es necesario conectar el pin VCC de alimentación a 3-5V, el pin GND a Tierra (0V) y el pin de datos a un pin digital en nuestro Arduino. Si se desea conectar varios sensores a un mismo Arduino, cada sensor debe tener su propio pin de datos. Quizá la única desventaja del sensor es que sólo se puede obtener nuevos datos cada 2 segundos. Cada sensor es calibrado en fabrica para obtener unos coeficientes de calibración grabados en su memoria OTP, asegurando alta estabilidad y fiabilidad a lo largo del tiempo. El protocolo de comunicación entre el sensor y el microcontrolador emplea un único hilo o cable, la distancia máxima recomendable de longitud de cable es de 20m., de preferencia utilizar cable apantallado. Proteger el sensor de la luz directa del sol (radiación UV).

Características:

• Voltaje de Operación: 3V - 6V DC
• Rango de medición de temperatura: -40°C a 80 °C
• Precisión de medición de temperatura: <±0.5 °C
• Resolución Temperatura: 0.1°C
• Rango de medición de humedad: De 0 a 100% RH
• Precisión de medición de humedad: 2% RH
• Resolución Humedad: 0.1%RH
• Tiempo de sensado: 2s
• Interface digital: Single-bus (bidireccional)
• Modelo: AM2302
• Dimensiones: 20*15*8 mm
• Peso: 3 gr.
• Carcasa de plástico blanco

Pines:

• 1- Alimentación:+5V (VCC)
• 2- Datos (DATA)
• 3- No Usado (NC)
• 4- Tierra (GND)

*Recomendamos utilizar una resistencia de 4.7K Ohm en modo Pull-up, entre el pin de Datos y VCC
