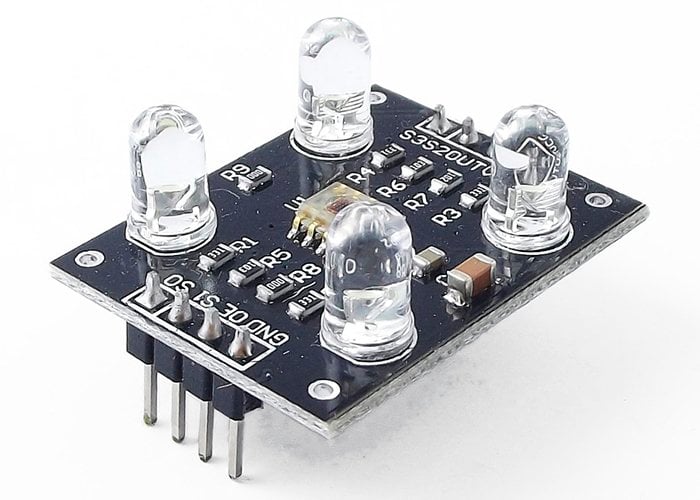

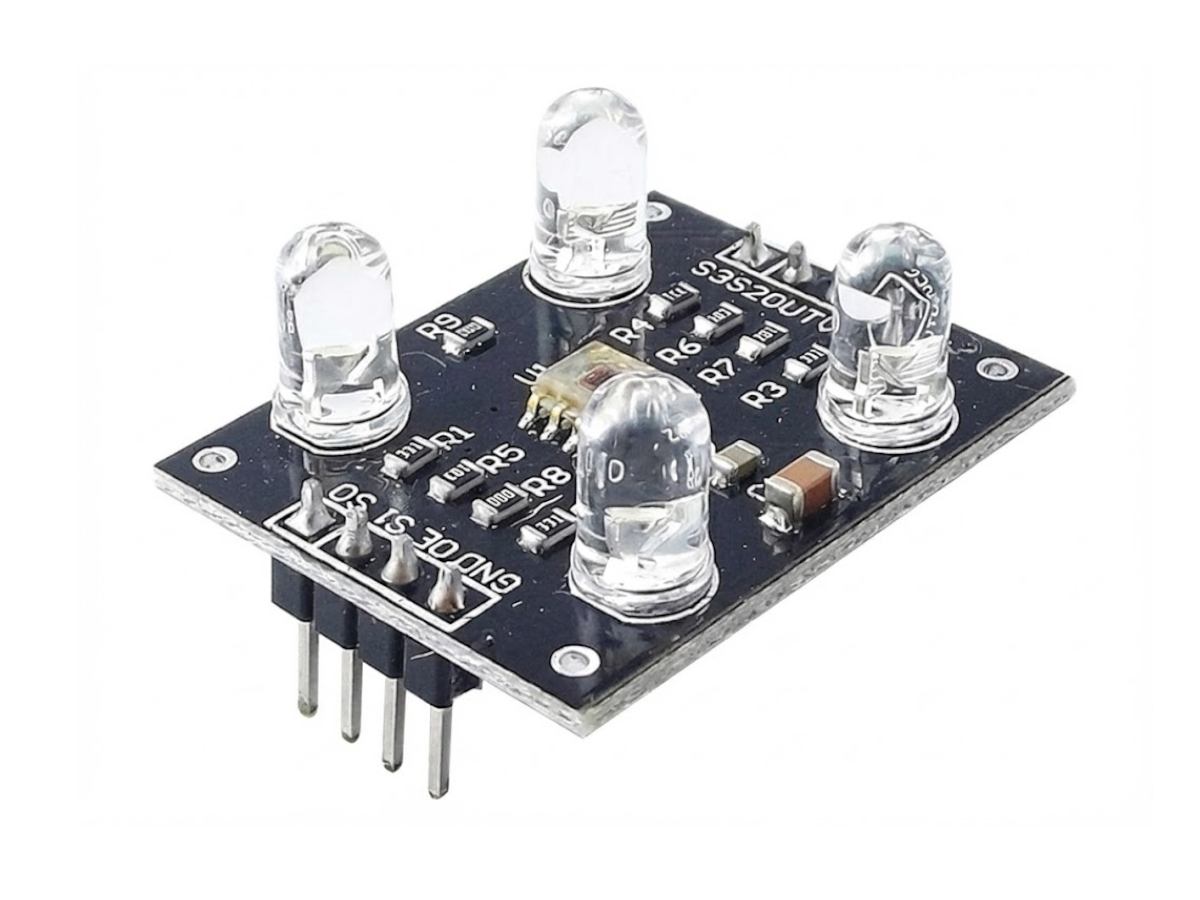

Sensor Reconocimiento de Color Tcs230 - Tcs3200

El módulo sensor de color, equipado con el chip TCS230 o TCS3200, está diseñado para detectar con precisión un amplio espectro de colores. Su funcionamiento se basa en convertir la intensidad lumínica de los canales rojo, verde y azul (RGB) en una señal de frecuencia de onda cuadrada, fácilmente interpretable por un microcontrolador. Para asegurar mediciones consistentes y fiables, el módulo integra cuatro LEDs de alta luminosidad que iluminan el objeto de manera uniforme. Gracias a su interfaz digital directa, es ideal para proyectos de robótica y automatización compatibles con plataformas como Arduino, ESP32 o Raspberry Pi.

Características:

• Chip principal: TCS230 / TCS3200.
• Voltaje de Operación: 2.7V a 5.5V DC.
• Salida de Datos: Frecuencia de onda cuadrada (50% duty cycle) proporcional a la intensidad del color detectado.
• Filtros de Color: Selección de fotodiodos para rojo, verde, azul (RGB) y blanco (sin filtro) mediante los pines S2 y S3.
• Escalado de Frecuencia: Frecuencia de salida ajustable al 100%, 20% o 2% a través de los pines S0 y S1.
• Iluminación Integrada: Cuatro LEDs blancos de alta luminosidad para lecturas estables en diversas condiciones de luz.
• Modo de Bajo Consumo: Incluye una función de apagado (Power Down) para optimizar el consumo de energía.

Aplicaciones recomendadas:

• Clasificación de objetos por color en sistemas automatizados y cintas transportadoras.
• Robótica, como seguidores de líneas de colores.
• Detección de colores en proyectos de arte interactivo.
• Sistemas de control de calidad industrial.
