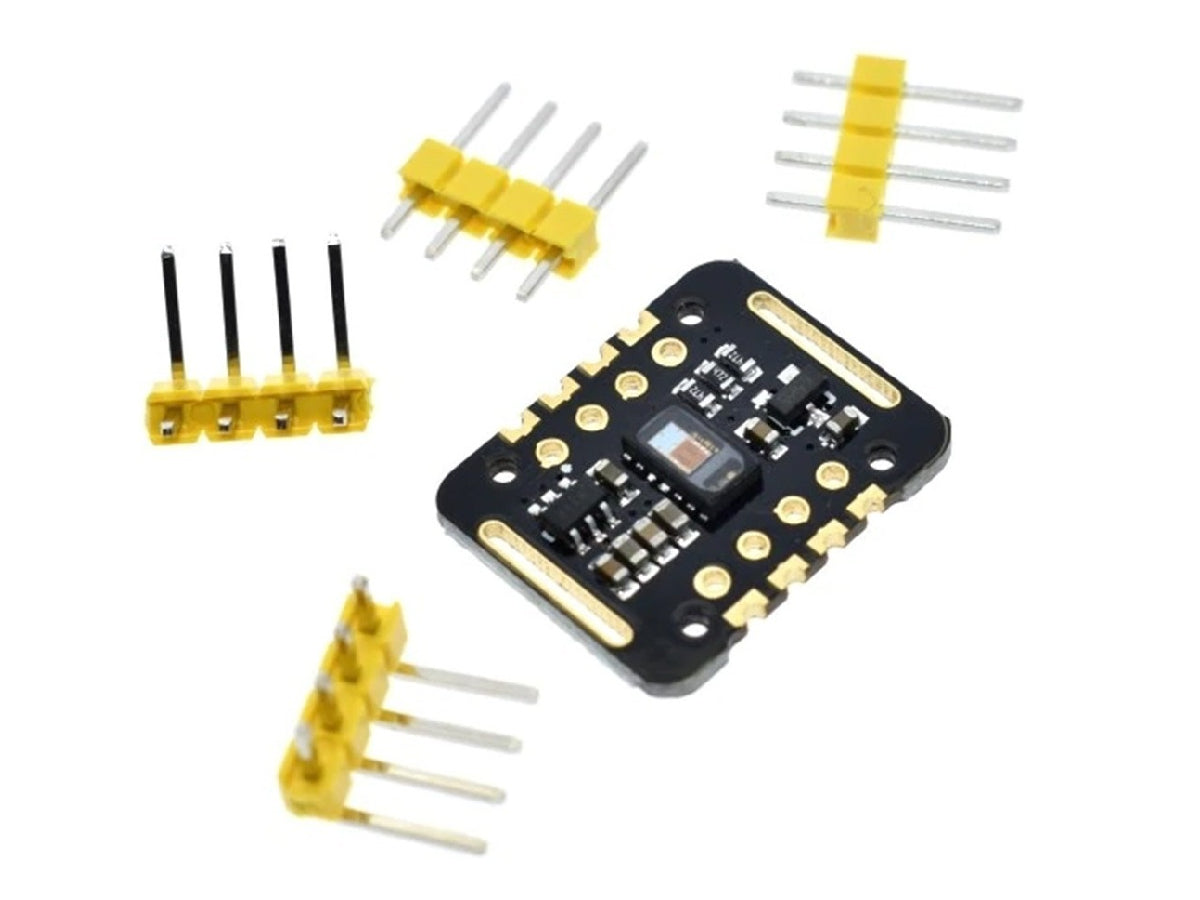

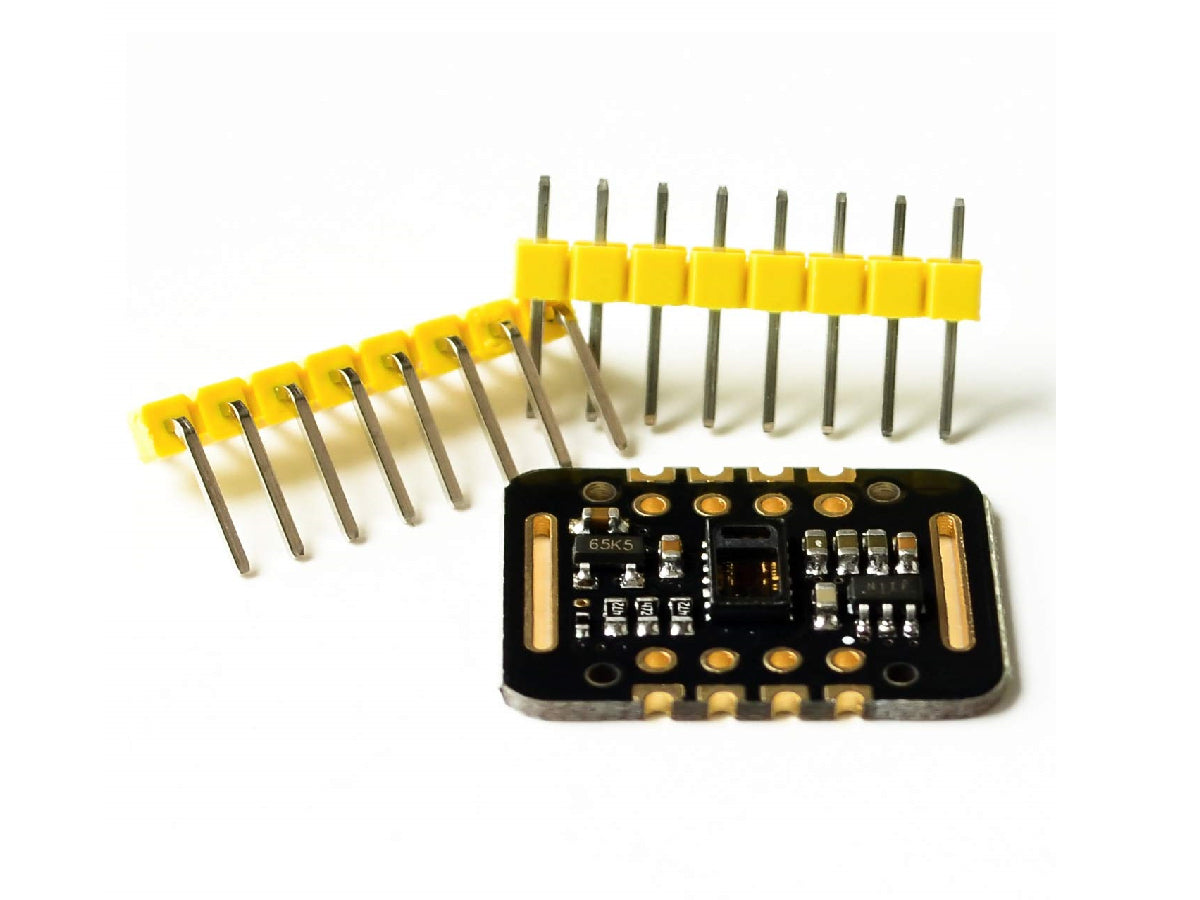

Sensor Pulsioximetría Max30102

El MAX30102 es un dispositivo que integra un pulsioxímetro y un monitor de frecuencia cardiaca, es la evolución del sensor MAX30100 fabricado por Maxim Integrated. Posee dos Leds: un led rojo (660nm) y un led infrarrojo (920nm), un fotodetector, óptica especializada, filtro de luz ambiental entre 50 y 60Hz, y un  conversor ADC delta sigma de 16 bits y de hasta 1000 muestras por segundo. Además posee un sensor de temperatura interno para compensar los efectos de la temperatura en la medición.
El MAX30102 necesita de dos voltaje para funcionar: 1.8V para alimentar la circuiteria y un voltaje entre 3.3v y 5v para los leds rojo e infrarrojo. Este módulo incluye ambos reguladores de voltaje en placa por lo que solo se necesita una fuente de 5V para la alimentación. Su consumo de corriente es mínimo, por lo que es ideal para aplicaciones portátiles. Puede ser utilizado en equipos de monitoreo médico, asistentes de estado físico y wearables en general (smartwatch).

Características:
- Voltaje de Operación: 5V DC
- Regulador de voltaje de 3.3V y 1.8V en placa
- Protocolo de comunicación: I2C (compatible con 5v y 3.3v)
- Sensor: MAX30102 (Maxim Integrated)
- Led rojo de 660nm
- Led infrarrojo de 880nm
- Filtro de luz entre 50 y 60Hz
- ADC delta sigma de hasta 16 bits
- Temperatura de trabajo: -40°C hasta +85°C
- Dimensiones: 14mm x 17mm

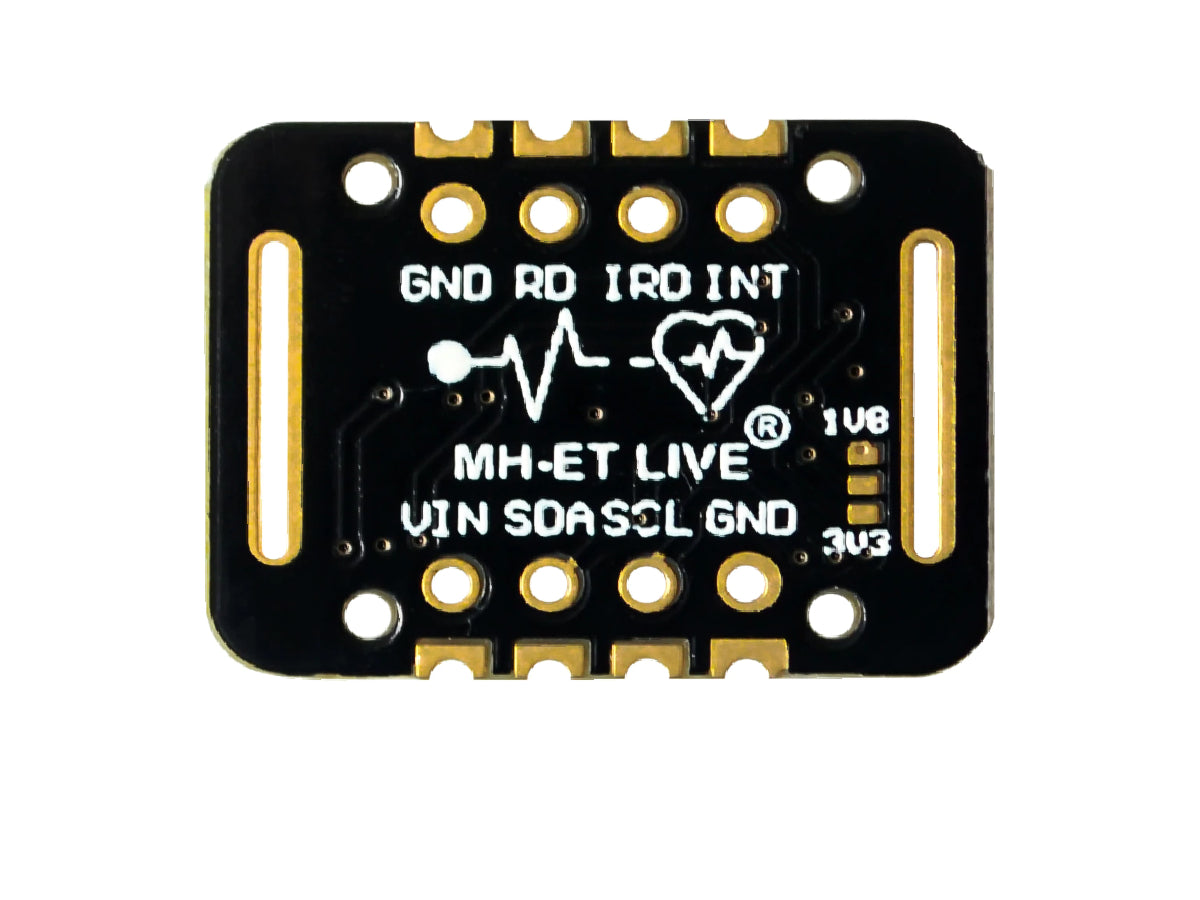

Conexión:
VIN: 5V DC
GND: 0V
SCL: I2C CLOCK
SDA: I2C DATA
INT: Interrupción, activo a estado bajo
