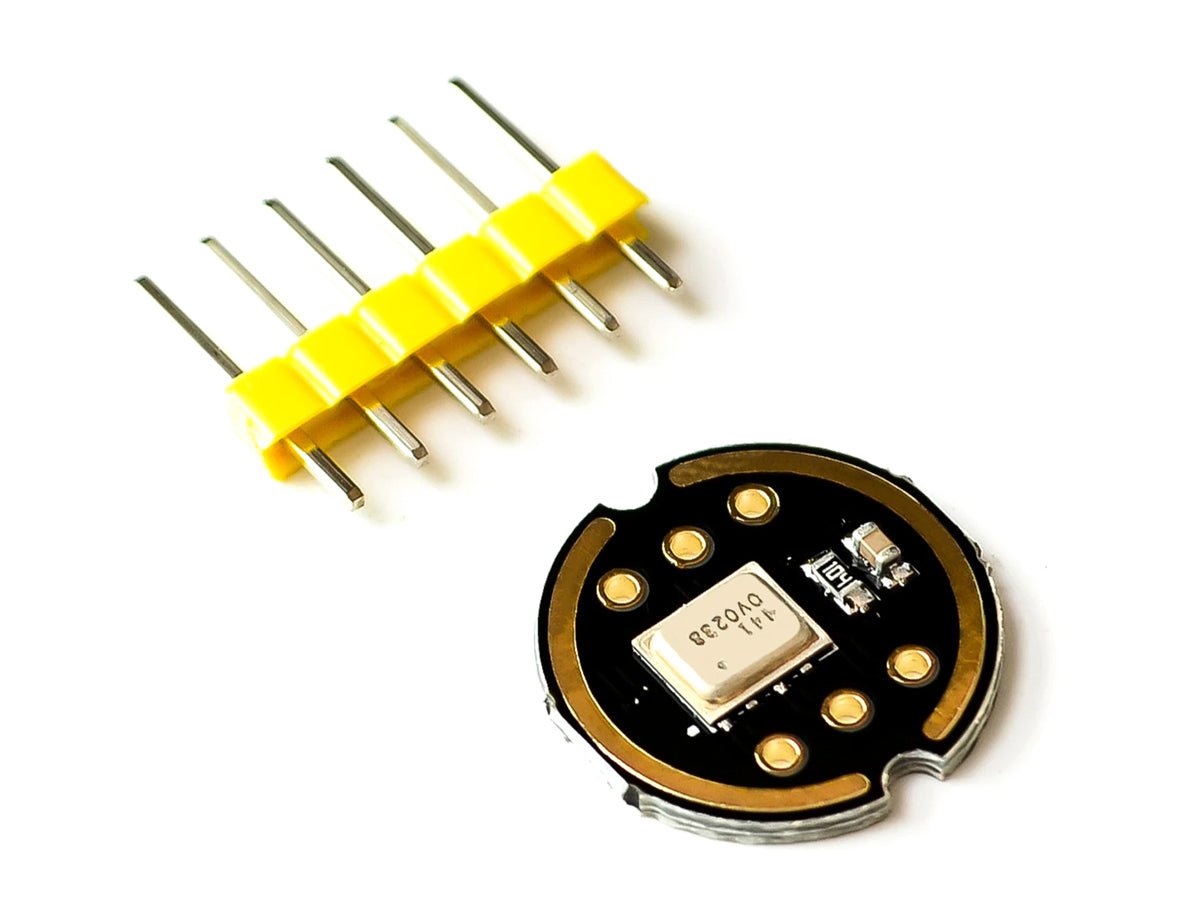

Sensor Micrófono Omnidireccional INMP441

El INMP441 MEMS es un micrófono omnidireccional de alto rendimiento, baja potencia, salida digital con puerto inferior. La solución completa INMP441 consiste en un sensor MEMS, acondicionamiento de señal, convertidor de analógico a digital, filtro antialiasing, administración de energía e interfaz I2S estándar de 24 bits. La interfaz I2S permite conectar el INMP441 directamente a procesadores digitales como DSPs y microcontroladores sin necesidad de un códec de audio para su uso. El INMP441 tiene una alta relación señal-ruido y es una excelente opción para aplicaciones de campo cercano. El INMP441 tiene una respuesta de frecuencia de banda ancha plana que resulta en una alta definición de sonido natural.

Características
- Voltaje de entrada: 1,8 V a 3,3 V.
- Interfaz Digital I2S con datos de 24 bits de alta precisión
- Alta relación señal-ruido es 61 dBA
- Alta sensibilidad-26 dBFS
- Respuesta de frecuencia estable de 60Hz a 15 kHz
- Bajo consumo de energía: bajo consumo de corriente 1,4 mA
- Alta PSR:-75 dBFS

Definición de Interfaz
- SCK: Reloj de datos en serie para interfaz I2S
- WS: selección de palabras de datos en serie para interfaz I2S
- L/R: Selección de canal izquierdo/derecho.
- Cuando se ajusta a baja, el micrófono emite una señal en el canal izquierdo del marco I2S
- Cuando se ajusta a alto nivel, el micrófono emite señales en el canal correcto
- SD: salida de datos en serie de la interfaz I2S

Protocolo I2S

Información del Chip

Diagramade Bloques
