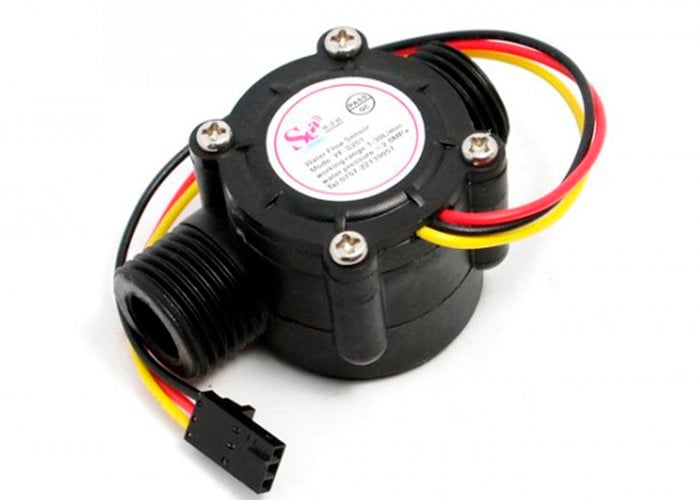

Sensor Flujo de Agua YF-S201
Sensor Flujo de Agua YF-S201
106 en existencias
SKU:1294
Este sensor está diseñado en base de plástico sólido, es adecuado para un tubo estándar de œ pulgada y se puede insertar fácilmente en un sistema de tuberías estándar, cuenta con un rotor de agua, conformado por un pequeño molino de viento, este tiene un pequeño imán atado y hay un sensor magnético de efecto Hall en el otro lado del tubo que registra cada vuelta dada por el molino de viento, esto genera impulsos de salida a una velocidad proporcional a la velocidad de flujo. Este sensor utiliza unas aspas o álabes para medir la cantidad de líquido que se ha movido a través del interior del dispositivo, tiene incrustada una flecha que indica la dirección del flujo. Es decir, que el sentido en que pasa el agua debe ser de izquierda a derecha. Al contar los pulsos de la salida del sensor se puede seguir fácilmente el movimiento del fluido, teniendo en cuenta que cada pulso es de aproximadamente 2.25 mililitros. Hay que tener en cuenta que este dispositivo no es un sensor de precisión, y la frecuencia del pulso varía un poco dependiendo de la velocidad de flujo, la presión del fluido y la orientación del sensor. Se necesitará una cuidadosa calibración si se requiere más que un 10% de precisión. Sin embargo, es un producto muy bueno en tareas básicas. Este sensor es ideal para aplicaciones que tengan que ver con sistemas de tanques de almacenamiento, aplicaciones domésticas de reciclaje de agua, sistemas de riego, entre otras. La señal de salida puede ser conectada a un microcontrolador para el control de consumo de agua y el cálculo de la cantidad de agua que queda en un tanque, etc.
Características:
- Modelo: YF-S201
- Voltaje de funcionamiento: 5V~18V
- Corriente de operación: 15mA (5V)
- Q: Caudal [L/min]
- Frecuencia de caudal: f=7.5*Q
- Pulsos por litro: 450
- Paso de caudal: 1L/min ~ 30L/min
- Presión del líquido: 1.75Mpa
- Conector:
· Amarillo: Señal de Pulso (salida)
· Rojo: Vcc
· Negro: Gnd
- Humedad de almacenamiento: 25%RH~95%RH
- Temperatura de operación: -25°C~80°C
