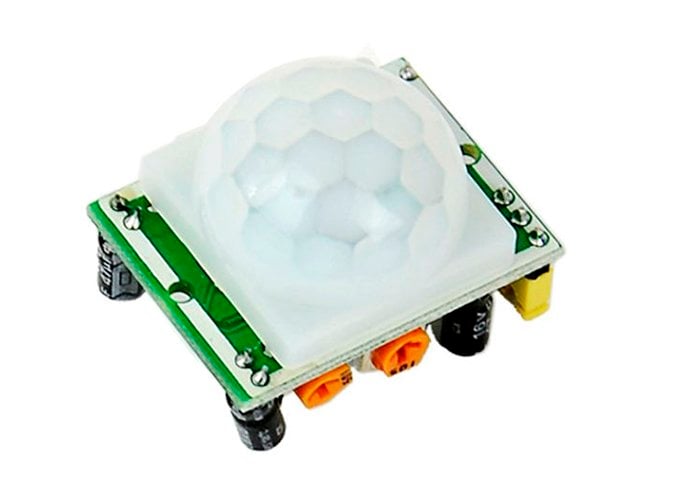

Sensor de Movimiento HC-SR501

El módulo HC-SR501 tiene 3 pines de conexión 5v, OUT (3,3v) y GND, y dos resistencias variables de calibración (Ch1 y RL2).
Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0,5 s.
RL2: Esta resistencia variable nos permite establecer la distancia de detección que puede variar entre 3-7m.
La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar un microcontrolador.

Características:

- Sensor piroeléctrico (Pasivo) infrarrojo (También llamado PIR)
- Rango de detección: 3 m a 7 m, ajustable mediante trimmer (Sx)
- Lente fresnel de 19 zonas, ángulo < 100º
- Salida activa alta a 3.3 V
- Tiempo en estado activo de la salida configurable mediante trimmer (Tx)
- Redisparo configurable mediante jumper de soldadura
- Consumo de corriente en reposo: < 50 μA
- Voltaje de alimentación: 4.5 VDC a 20 VDC
