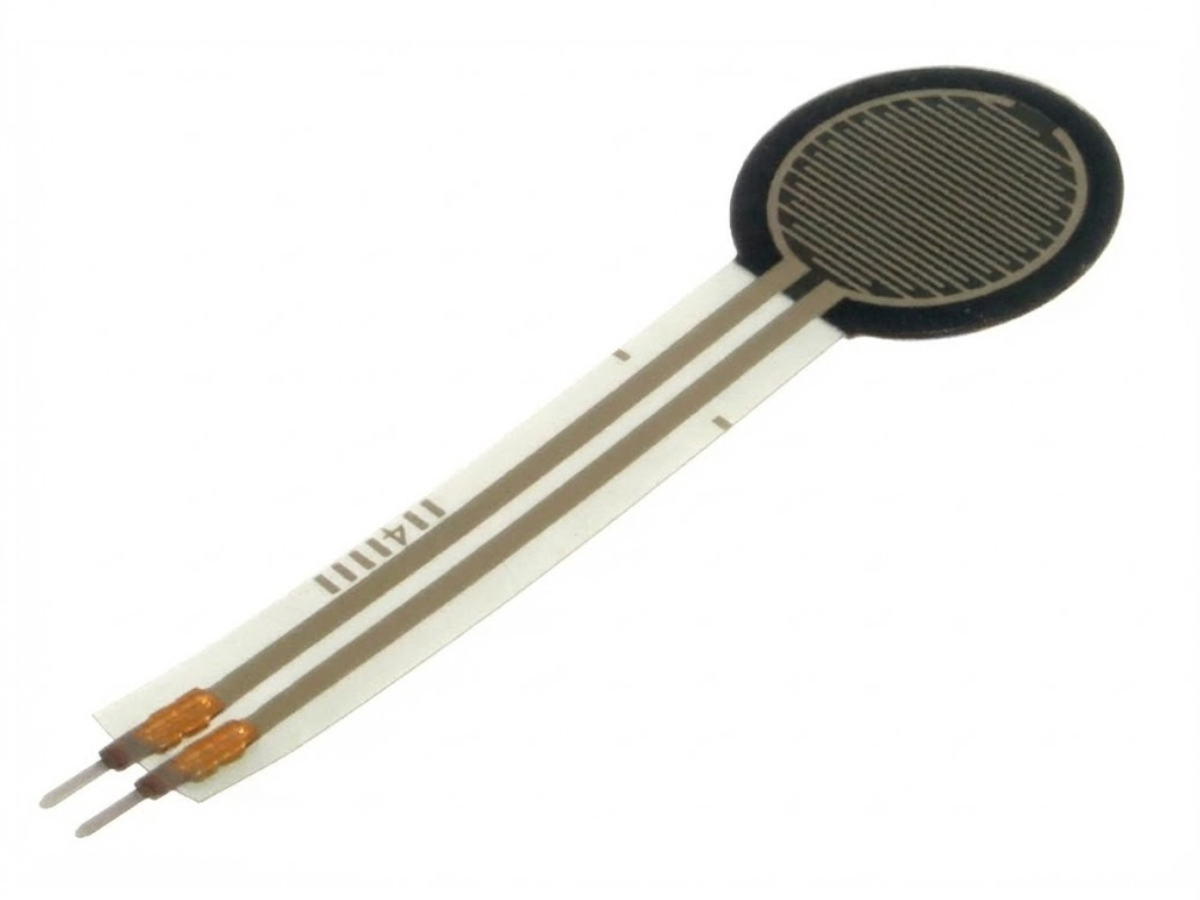

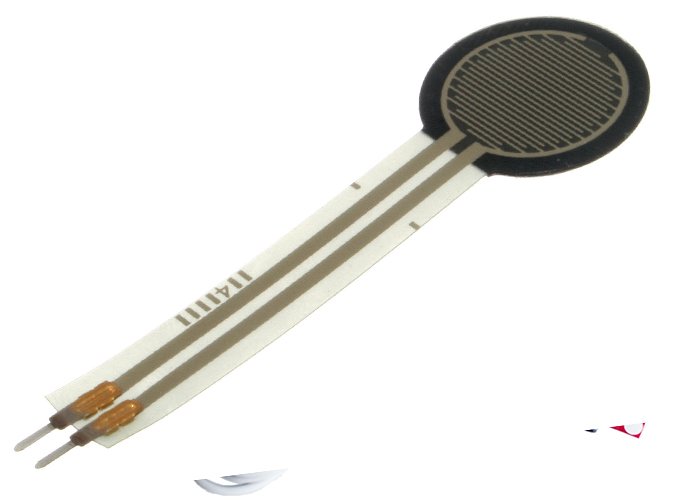

Sensor de Fuerza / Presión FSR402
Sensor de Fuerza / Presión FSR402
Agotado
SKU:1295
Los FSR’S son, básicamente, una resistencia que cambia su valor (en ohmios Ω) dependiendo de la cantidad que se presiona. Estos sensores son de bajo costo y fácil de usar pero son poco precisos. Sin embargo, para la mayoría de las aplicaciones sensibles al tacto; el FSR ha sido explotado porque es fácil de usar y barato.
El sensor debe de ir conectado a una resistencia de pull – up/ down según la necesidad de la aplicación, este sensor se puede utilizar como analógico o digital, según la precisión que se dese obtener.
Se puede utilizar en aplicaciones como Medidor de peso, Medidor de fuerza, Sensor de impacto, Sensor de presión.
Características:
- Rendimiento: Circuito Infinito / abierto (sin presión, 100KΩ (ligera presión ) a 200Ω (presión máx).
- Rango de fuerza: de 0 a 20 libras (de 0 a 100 Newtons ) que se aplica de manera uniforme sobre el área de superficie de 0,125 pulgadas cuadradas.
- Fuente de alimentación: Cualquiera este sensor utiliza menos de 1 mA de corriente (depende de las posibles resistencias de pull-up / down utilizados y voltaje de alimentación).
Analisis del Funcionamiento Paper
Código de Prueba
Diagrama Conexión
Video Guía
