Sensor de Frecuencia Cardíaca ECG AD8232 Electrocardiograma

El monitor de ritmo cardíaco AD8232 es una tarjeta de costo bajo usado para medir la actividad eléctrica del corazón. Esta actividad eléctrica puede ser registrada como un electrocardiograma -ECG- o una salida como una lectura analógica. Los electrocardiogramas pueden ser extremadamente ruidosos, por lo que el AD8232 actúa como un amplificador operacional que ayuda a obtener una señal clara de los intervalos PR y QT fácilmente.
El AD8232 es un bloque de señales integradas condicionadas para ECG y otras aplicaciones de medición biopotenciales. Está diseñado para extraer, amplificar y filtrar pequeñas señales biopotenciales en presencia de condiciones ruidosas, así como aquellas creadas por el movimiento o la colocación de electrodos.
El AD8232 proporciona nueve conexiones desde el circuito en el que puedes soldar pines, cables u otras conexiones. Las salidas SDN, LO , LO-, OUTPUT, 3.3 V y GND proporcionan los pines esenciales para operar el monitor con un Arduino u otra tarjeta de desarrollo. También se proporcionan en esta tarjeta los pines RA (Right Arm), LA (Left Arm) yRL (Right Leg) para conectarlos y usar tus propios sensores. Adicionalmente hay un LED indicador que emite pulsos luminosos al ritmo del bombeo del corazón. Los sensores biomédicos -electrodos- y los cables para electrodos se requieren para usar el monitor.

Características:

- Voltaje de alimentación: 3.3 V
- Salida tipo analógica
- Pin de apagado
- LED indicador
- Con orificios para sujeta
- Temperatura de funcionamiento: -40 a 85 ℃
- Jack de 3.5 mm para la conexión de los cables para electrodos
- Largo de cables: 65 cm
- Dimensiones: 35 mm X 2.8 cm
- Modelo: AD8232

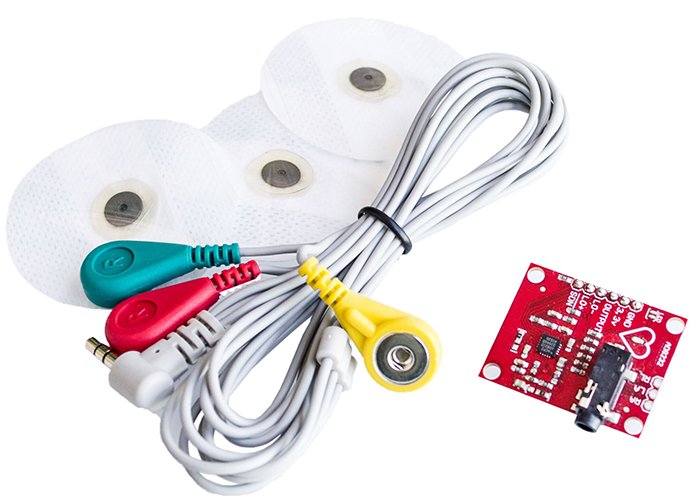

Incluye:

- 1 x Sensor de ECG
- 1 x cable de conexión EMG (65 cm)
- 3 x Electrodos de superficie

Datasheet AD8232
Datasheet AD8232 versión 2
Guía AD8232
Librería
