Sensor de Corriente y Voltaje

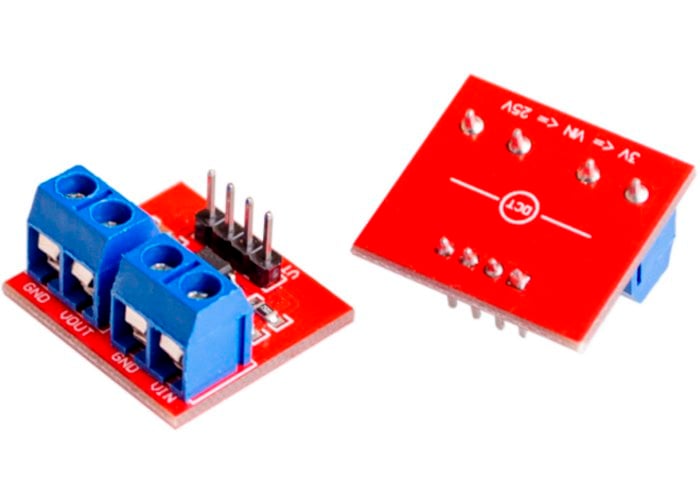

Este módulo sensor de voltaje DC permite medir tensiones de corriente continua de hasta 25V de forma segura con microcontroladores como Arduino, ESP32 o Raspberry Pi. Basado en el principio de un divisor de tensión resistivo, reduce el voltaje de entrada en un factor de 5, adaptándolo al rango de lectura de los pines analógicos de la mayoría de las placas de desarrollo. Su diseño compacto con terminales de tornillo facilita una conexión rápida y fiable, siendo ideal para supervisar fuentes de alimentación externas en cualquier proyecto de electrónica.

Características:

• Principio de Funcionamiento: Divisor de tensión resistivo con un factor de escala de 5:1.
• Rango de Tensión de Entrada: DC 3V a 25V (para sistemas lógicos de 5V).
• Rango Máximo (Lógica 3.3V): Hasta 16.5V.
• Tensión de Salida: 0V a VCC (0-5V o 0-3.3V dependiendo de la alimentación del microcontrolador).
• Conectividad: Terminales de tornillo para la fuente de voltaje (VIN/GND) y conector de pines para la salida al microcontrolador.
• Dimensiones del PCB: 22 x 21 x 7 mm.

Aplicaciones recomendadas:

• Monitoreo del nivel de carga de baterías (LiPo, Plomo-Ácido, etc.).
• Medición de la salida de fuentes de alimentación o paneles solares.
• Proyectos de robótica y automatización que requieran supervisión de voltaje.
• Sistemas de adquisición de datos para electrónica en general.
