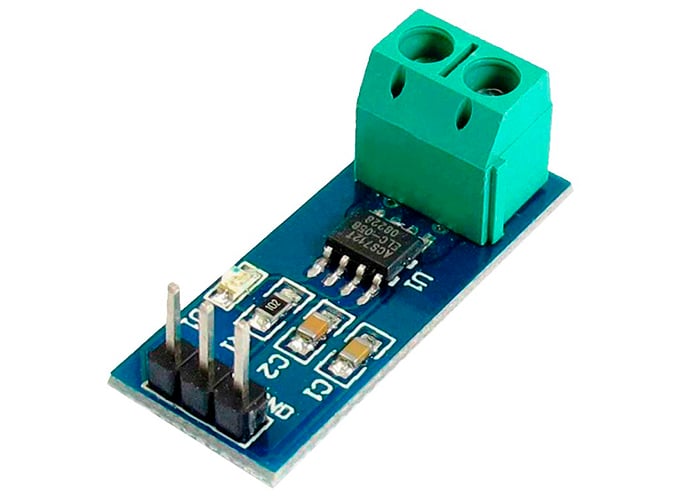

Sensor de Corriente 5 A - ACS712

Módulo sensor de corriente con tecnología de efecto hall. Capacidad de 5 Amperios en corriente alterna y corriente directa.
Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC). El método de sensado es a través de un sensor de efecto hall que provee un voltaje de salida proporcional a la corriente que fluye en el circuito. El trayecto para la medida de corriente es por el interior del circuito integrado y se encuentra aislado del circuito de procesamiento.

Características

– Sensor lineal de efecto hall de bajo offset.
– Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).
– Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mΩ típico)
– Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.
– Las terminales del elemento conductor se encuentran aisladas electricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).

Características técnicas

– Voltaje de salida: Analog output 66mV / A
– Voltaje de operación: 4.5V ~ 5.5V
– Salida de voltaje sin corriente: VCC / 2
– Dimensiones PCB: 31 (mm) x14 (mm)
– 5 μs output rise time in response to step input current
– Ancho de banda 80 kHz
– Error Total Salida: 1.5% at TA = 25°C
– Resistencia interna: 1.2 mΩ
– Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS
– Sensitividad de salida: 66 to 185 mV/A
