Módulo Conversor Serial RS232 a TTL MAX3232 DB9 Hembra 8 Pines

El Módulo Conversor Serial RS232 a TTL MAX3232 permite la comunicación entre dispositivos con interfaz serial RS232 y sistemas que utilizan niveles lógicos TTL. Basado en el chip MAX3232, realiza la conversión bidireccional de señales seriales, siendo compatible con microcontroladores, PLCs, sistemas embebidos y equipos industriales.

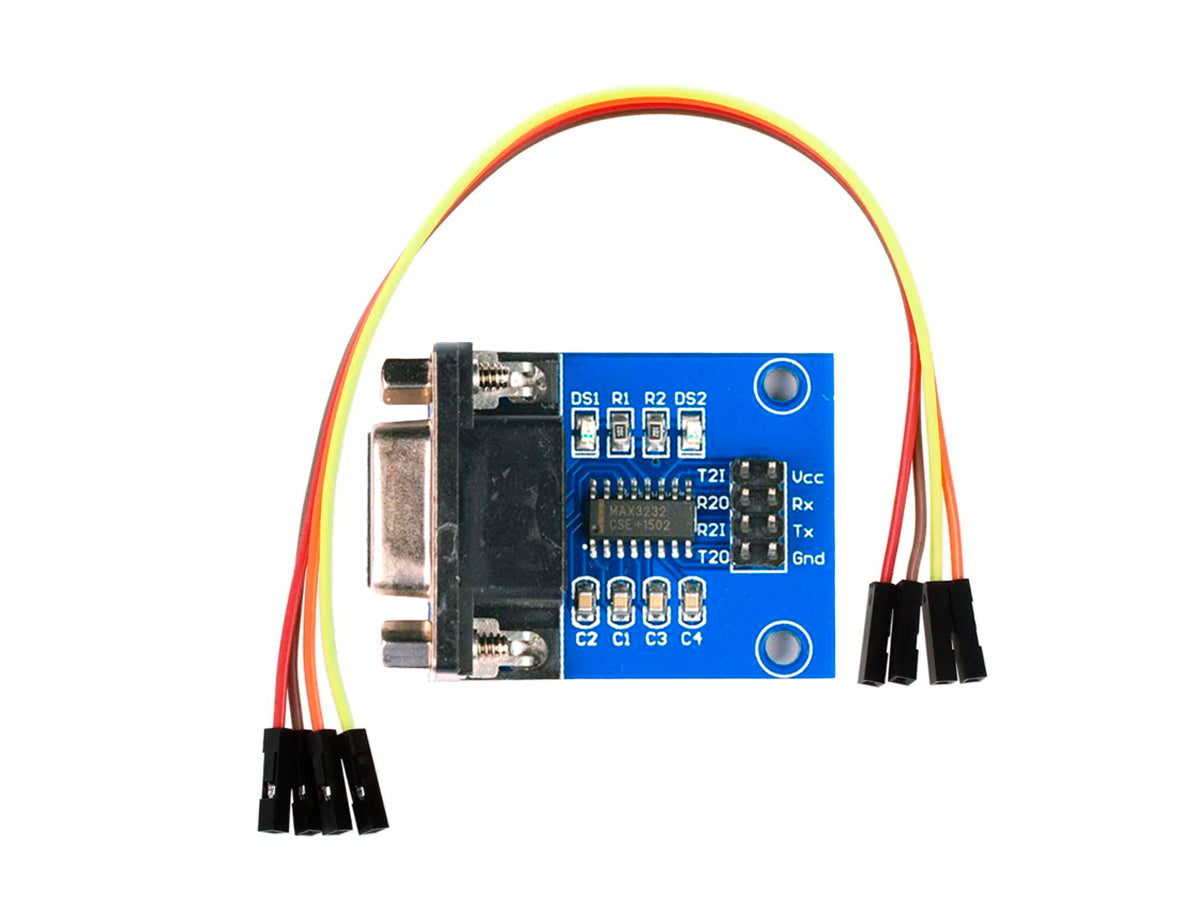

Cuenta con un conector DB9 hembra para la conexión RS232 y un header de 8 pines que expone tanto las señales UART TTL principales como señales adicionales del transceptor, ofreciendo mayor flexibilidad para aplicaciones de desarrollo, pruebas y comunicación serial.

Además, incorpora LEDs indicadores de transmisión y recepción de datos para facilitar la supervisión de la comunicación serial.

Características principales:

• Conversor bidireccional RS232 ↔ TTL.
• Basado en el chip MAX3232.
• Compatible con sistemas de 3.3V y 5V.
• Conector DB9 hembra integrado.
• LEDs indicadores de transmisión y recepción.
• Header de 8 pines.
• Fácil integración con Arduino, ESP32, STM32, PIC y otros microcontroladores.
• Incluye cable Dupont de conexión.

Especificaciones Técnicas:

• Chip: MAX3232
• Interfaz RS232: DB9 hembra
• Interfaz TTL: UART
• Voltaje de operación: 3.3V a 5V
• Conversión: RS232 ↔ TTL
• Indicadores LED: TX y RX
• Pines disponibles:
  • T21
  • R20
  • R21
  • T20
  • VCC
  • RX
  • TX
  • GND

Aplicaciones recomendadas:

• Comunicación serial con Arduino.
• Proyectos basados en ESP32 y ESP8266.
• Interfaces seriales para STM32 y PIC.
• Comunicación con PLCs y equipos industriales.
• Automatización industrial.
• Instrumentación y adquisición de datos.
• Conversión de puertos RS232 a UART TTL.
• Desarrollo y depuración de sistemas embebidos.

Diferencia respecto a los módulos RS232-TTL de 4 pines

A diferencia de los conversores RS232-TTL básicos que solamente exponen las señales VCC, RX, TX y GND, esta versión incorpora un header de 8 pines que permite acceder a señales adicionales del transceptor MAX3232 (T21, R20, R21 y T20).

Esto proporciona mayor flexibilidad para aplicaciones de desarrollo y pruebas, además de facilitar el acceso a los canales internos de transmisión y recepción del circuito integrado. También incorpora un conector DB9 montado directamente en la placa y LEDs de actividad serial para monitoreo visual de la comunicación.

Conexión Básica:

• VCC → 3.3V o 5V
• GND → GND
• RX → TX del microcontrolador
• TX → RX del microcontrolador
