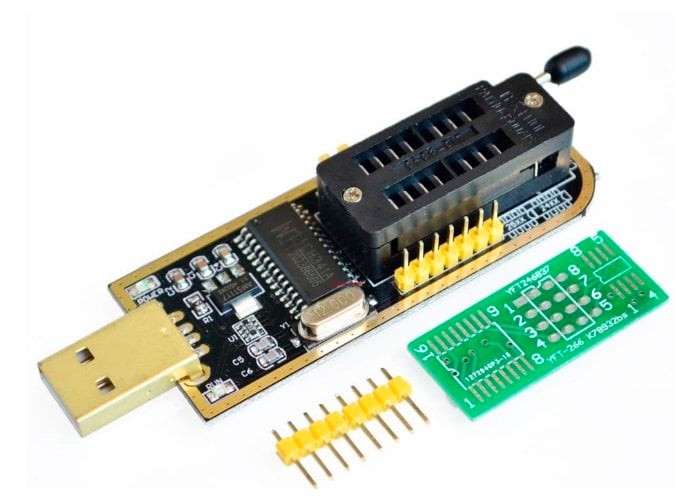

Programador Memoria EEPROM CH341A

El programador USB CH341A es una herramienta versátil diseñada para leer, escribir y borrar una amplia gama de memorias EEPROM y Flash. Es el dispositivo fundamental tanto para técnicos en reparación de electrónica (como computadoras, routers o televisores) como para hobbistas en sus proyectos de desarrollo.

¿Cómo funciona?

Se conecta directo al puerto USB de tu computadora y, mediante un software en el PC, te permite clonar, respaldar, borrar o actualizar la información del chip de memoria que coloques en su zócalo. Así de simple puedes recuperar o reprogramar sistemas caídos.

Características:

• Alimentación y Voltaje: Se alimenta con los 5V del puerto USB, eliminando la necesidad de fuentes externas. Para trabajar, cuenta con salidas de voltaje reguladas de 5V y 3.3V en sus pines para adaptarse al chip que vayas a programar. (Nota: Para memorias de 1.8V se requiere un adaptador adicional).
• Compatibilidad: Soporte para chips EEPROM de la serie 24 (I2C) y memorias Flash de la serie 25 (SPI).
• Zócalo ZIF: De 16 pines, ideal para insertar y extraer chips tipo DIP8 de forma segura y sin soldar.
• Adaptador SMD: Incluye una pequeña placa adaptadora para chips de montaje superficial (SOIC8/SOP8).
• Función Dual: También puede usarse como convertidor USB a TTL para comunicación serie.
• Indicadores LED: Luces de estado para saber cuándo está encendido y cuándo está leyendo o escribiendo.

Aplicaciones recomendadas:

• Reparación y actualización de BIOS/UEFI en placas madre, routers y pantallas.
• Clonación y respaldo de datos de chips de memoria de forma rápida.
• Prototipado y desarrollo electrónico.
