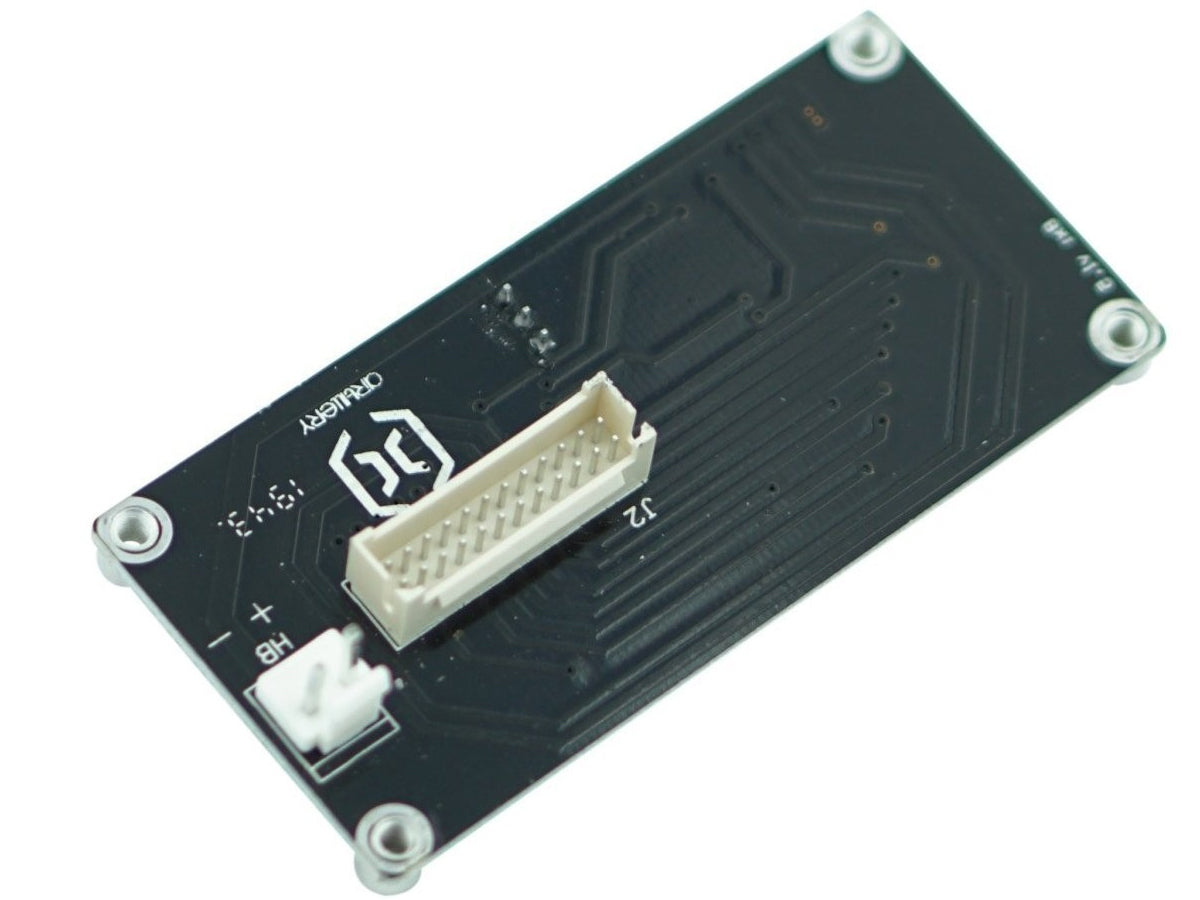

Placa PCB eje Z Artillery X1

La Placa PCB para el Eje Z de Artillery (Versión 8x1 v1.5) es un repuesto original y esencial para el sistema de cableado estructurado de la impresora 3D. Esta tarjeta se ubica en la sección inferior del chasis, actuando como la interfaz o puente de interconexión principal que recibe los conectores provenientes de la placa madre y los unifica para dar salida al cable plano (flex) de 30 pines, distribuyendo la energía y las señales de datos hacia los ejes superiores del equipo de forma limpia y organizada.

Características Principales

• Repuesto Original de Fábrica: Diseñado específicamente por Artillery para garantizar la continuidad eléctrica perfecta, respetando los diagramas de pines y voltajes originales.
• Revisión de Hardware v1.5: Versión oficial "8x1 v1.5" que cuenta con pistas de cobre reforzadas para soportar de manera estable las señales de datos y las líneas de corriente.
• Conectores de Alta Seguridad: Incorpora puertos IDC con pestillo guía para una conexión interna firme y el slot FFC/FPC con clip de retención para asegurar el cable plano de 30 pines.
• Gestión de Potencia Integrada: Incluye los bornes dedicados para la correcta derivación de las líneas de alimentación eléctrica del sistema.

Especificaciones Técnicas

• Compatibilidad: Impresora 3D Artillery Sidewinder X1
• Código de Revisión Impreso: 8x1 v1.5
• Color del PCB: Negro
• Conector de Salida Flex (J1): Puerto FFC/FPC para cable plano de 30 pines
• Conector de Interfaz Placa (J2): Puerto IDC macho de doble fila para arnés de cables internos
• Conector de Alimentación (HB): Terminal de paso integrado (+ / -)
• Fijación: 4 perforaciones en las esquinas con bujes metálicos de refuerzo mecánico

Aplicaciones y Usos

Este componente electrónico está destinado al servicio técnico, mantenimiento y reparación exclusiva de la impresora 3D Artillery Sidewinder X1. Se utiliza como reemplazo directo cuando la máquina presenta fallas en la transmisión de energía hacia el eje X o extrusor, cuando el slot del cable plano de 30 pines se encuentra dañado/desgastado, o tras un cortocircuito que haya comprometido las pistas de distribución eléctrica de la base.
