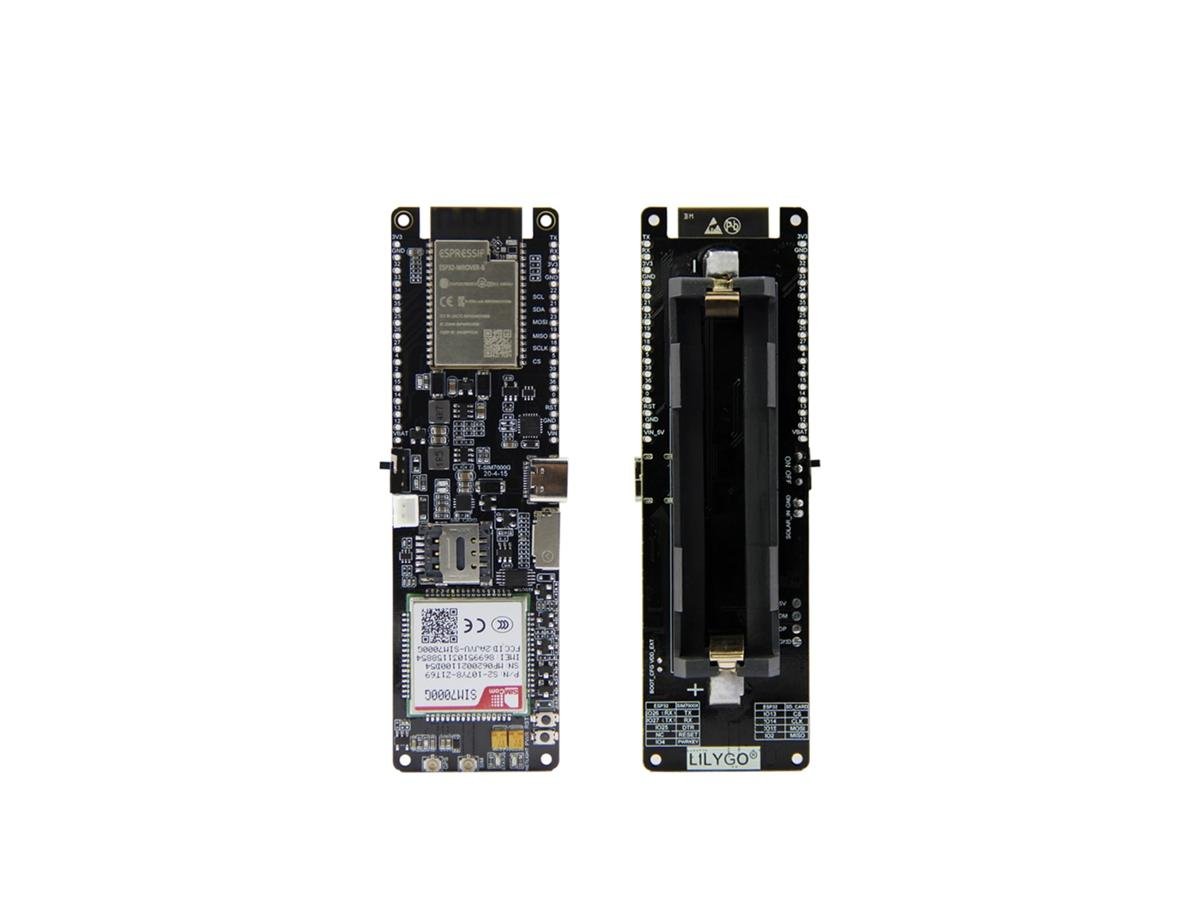

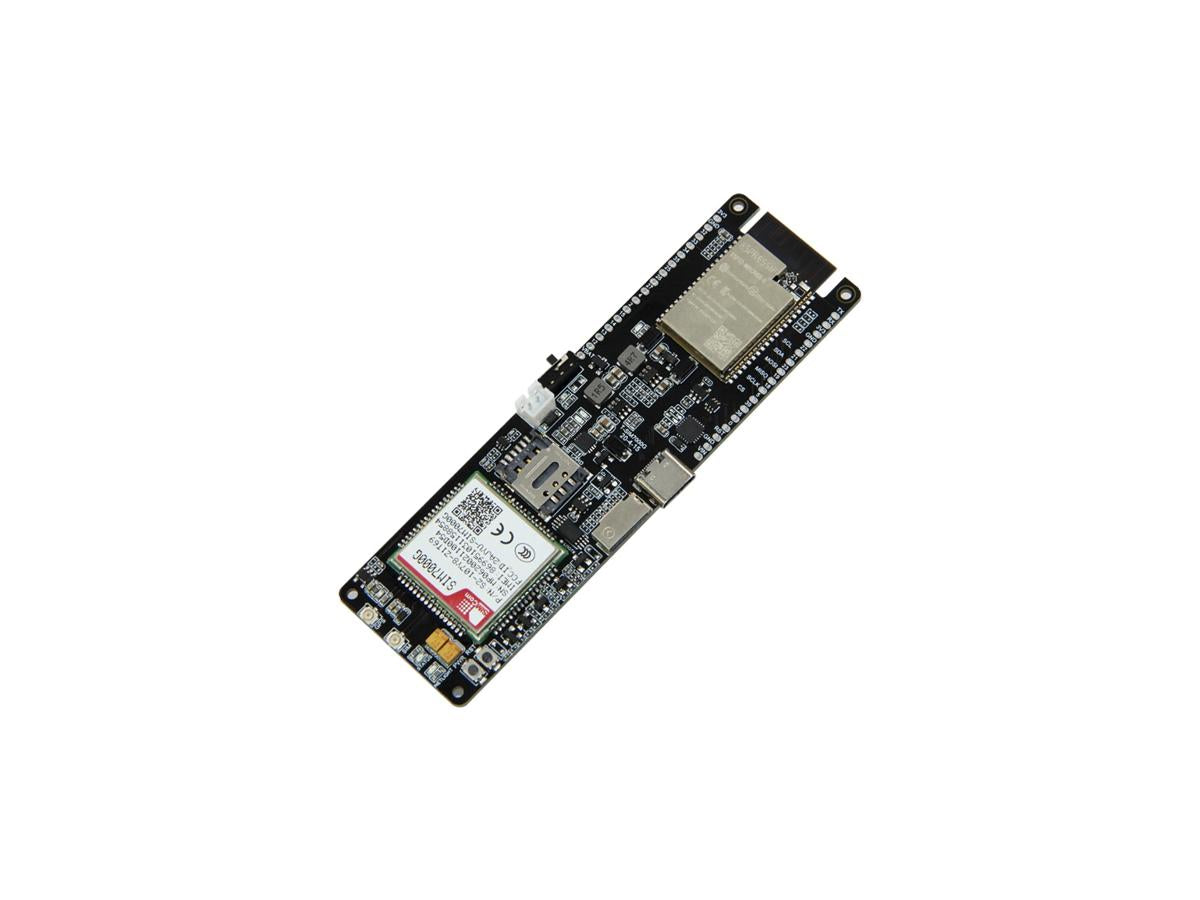

Placa ESP32 TTGO T-SIM7000G GSM-CAT-M CAT-NB

La placa LILYGO® TTGO T-SIM7000G es un dispositivo de desarrollo de IoT (Internet de las cosas) diseñado para conectarse a la red celular y permitir la comunicación de datos a través de Internet. La placa está equipada con un módulo SIMCOM SIM7000G, que admite múltiples bandas de frecuencia y protocolos de red, lo que la hace compatible con redes celulares en todo el mundo. Además, la placa tiene una ranura para tarjeta SIM, un puerto USB y un puerto de expansión para periféricos externos.

La placa TTGO T-SIM7000G también cuenta con un procesador de bajo consumo de energía, el ESP32-WROVER-B, que tiene dos núcleos de procesamiento de 32 bits y es capaz de funcionar a velocidades de hasta 240 MHz. También hay una antena de cerámica y una ranura para tarjeta microSD en la placa, lo que permite el almacenamiento externo de datos.

La placa es compatible con múltiples interfaces de comunicación, incluyendo UART, I2C, SPI y GPIO, y se puede programar utilizando el entorno de desarrollo de Arduino IDE. Además, la placa admite la carga de firmware a través de USB o de forma inalámbrica a través de la red celular.

En resumen, la placa LILYGO® TTGO T-SIM7000G es una herramienta de desarrollo de IoT de alta calidad que se puede utilizar para crear dispositivos conectados a la red celular y habilitados para Internet en cualquier parte del mundo.

Características de Hardware

• Chip principal: ESP32
• Módulo: ESP32-WROVER-B, SIM7000G
• Interfaz: USB, tarjeta SD, interfaz de entrada solar
• Memoria flash: 4M flash / 8M PSRAM
• Botón: Reinicio, interruptor de encendido
• USB a TTL: CP2104
• Reloj del automóvil: 40 MHz
• Tamaño de la tarjeta SIM: Nano SIM

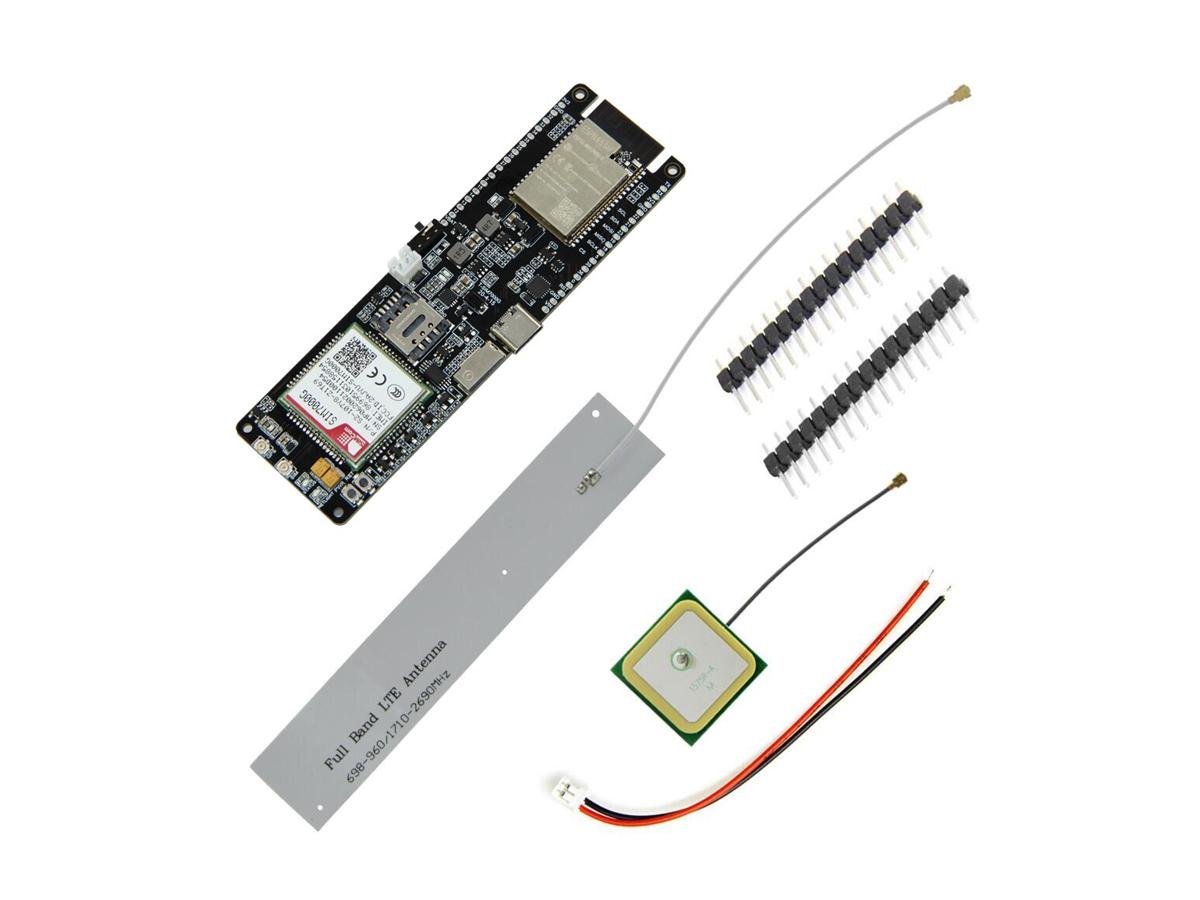

• Antena GSM
• Antena GPS
• Rango de temperatura de operación: -40-85 grados
• Tamaño del producto: 111 mm * 37 mm * 20 mm
• Peso del producto: 50 g

Características de Energía

• Voltaje de trabajo: entrada de 5 V
• Rango de voltaje de entrada solar: 4,4-6 V
• Corriente de trabajo: alrededor de 200 mA
• Corriente de carga: 780 mA
• Modelo de batería: 18650
• Modelo de soporte de batería: soporte de batería 18650
• Conector JST: 2 pines de 2 mm
• USB: Tipo-C 3.0

Wifi

• Estándar: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
• Protocolo: 802.11 b/g/n (802.11n, velocidad de hasta 150Mbps) A-MPDU y A-MSDU de polimerización, soporte de intervalo de protección de 0.4μS
• Frecuencia: rango de 2.4GHz a 2.5GHz (2400M a 2483.5M)
• Potencia de transmisión: 22dBm
• Distancia de comunicación: 300m

Bandas de Frecuencias

• Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B17/ B18/B19/B20/B25/B26/B28/B39
• Cat-NB: B1/B2/B3/B4/B5/B8/B12/B13/B17/ B18/B19/B20/B25/B26/B28
• GSM: 850/900/1800/1900MHz

Bluetooth

• Protocolo: cumple con los estándares Bluetooth v4.2BR/EDR y BLE.
• Frecuencia de radio: receptor NZIF con sensibilidad de -97dBm, emisor de Clase 1, Clase 2 y Clase 3 con AFH.
• Frecuencia de audio: frecuencia de audio CVSD y SBC.

Características de Software

• Modo Wi-Fi: Estación/SoftAP/SoftAP+Estación/P2P
• Mecanismo de seguridad: WPA/WPA2/WPA2-Enterprise/WPS
• Tipo de cifrado: AES/RSA/ECC/SHA
• Actualización de firmware: descarga UART/OTA (a través de la red/alojamiento para descargar y escribir firmware)
• Desarrollo de software: compatible con el desarrollo de servidores en la nube/SDK para el desarrollo de firmware de usuario
• Protocolo de red: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Configuración de usuario: conjunto de instrucciones AT, servidor en la nube, aplicación para Android/iOS
• Sistema operativo: FreeRTOS

Función de actualización de versión:

1. Protección contra polaridad inversa, sobrecarga y sobre descarga al conectar los polos positivo y negativo de la batería de manera incorrecta.
2. Control de alimentación del GPS para reducir el consumo de energía, llegando a un mínimo de 300uA durante el sueño.
3. Reemplazo del IC de carga ordinario con un IC de carga solar.
