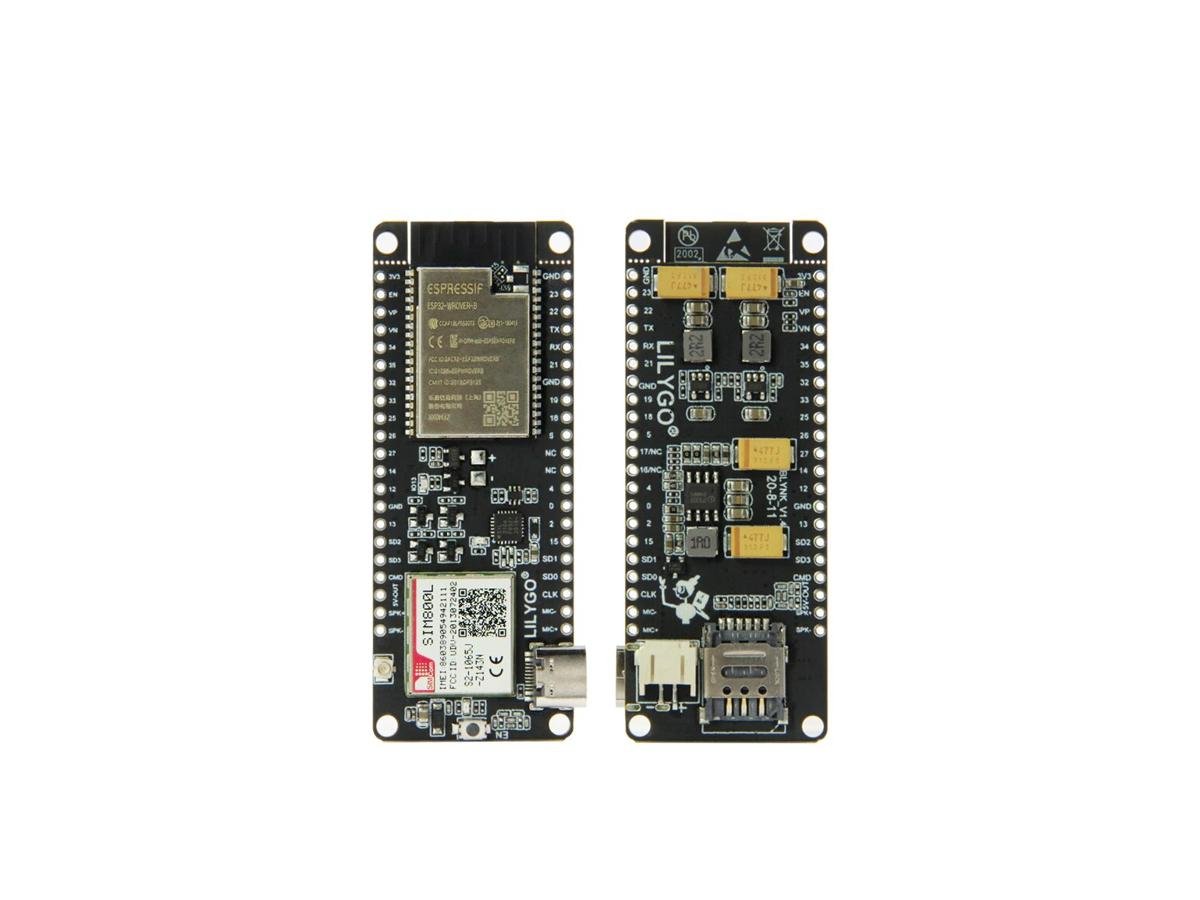

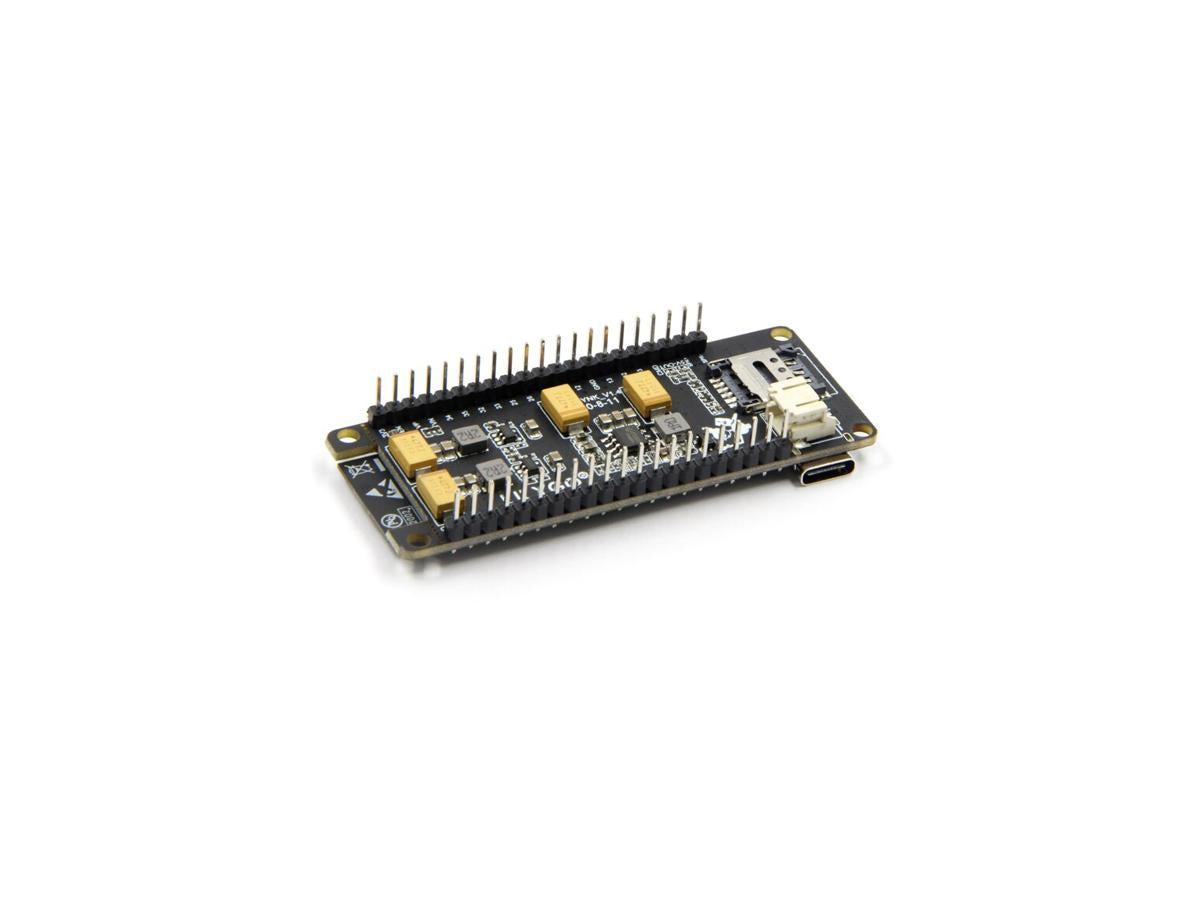

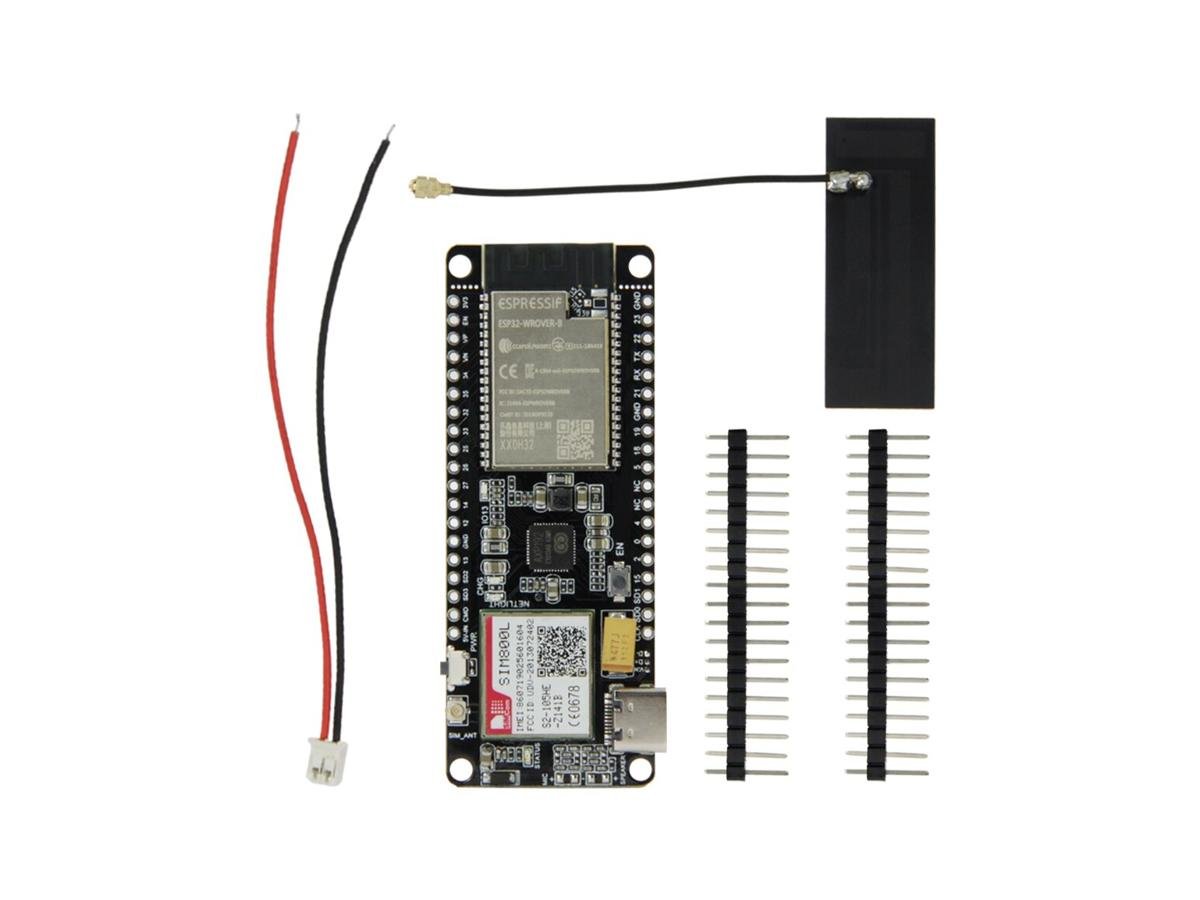

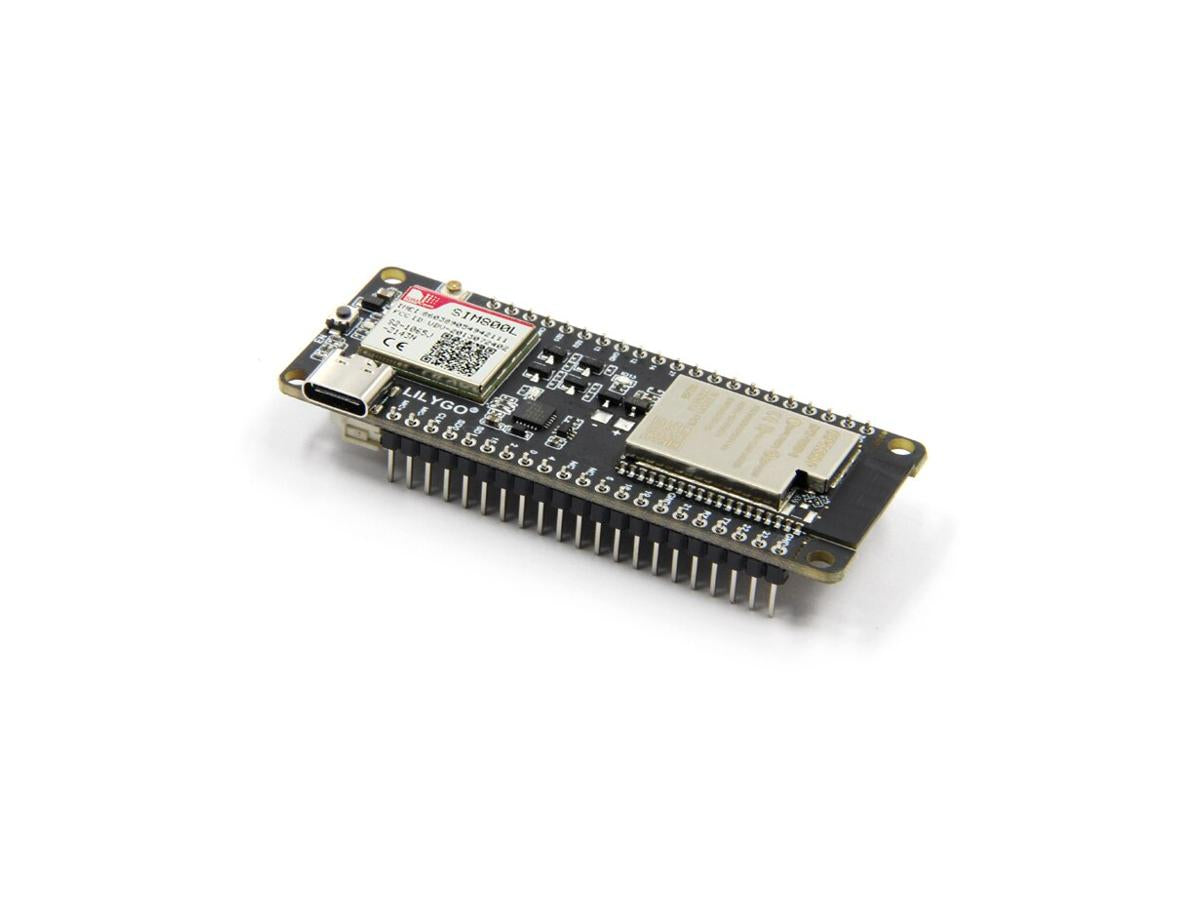

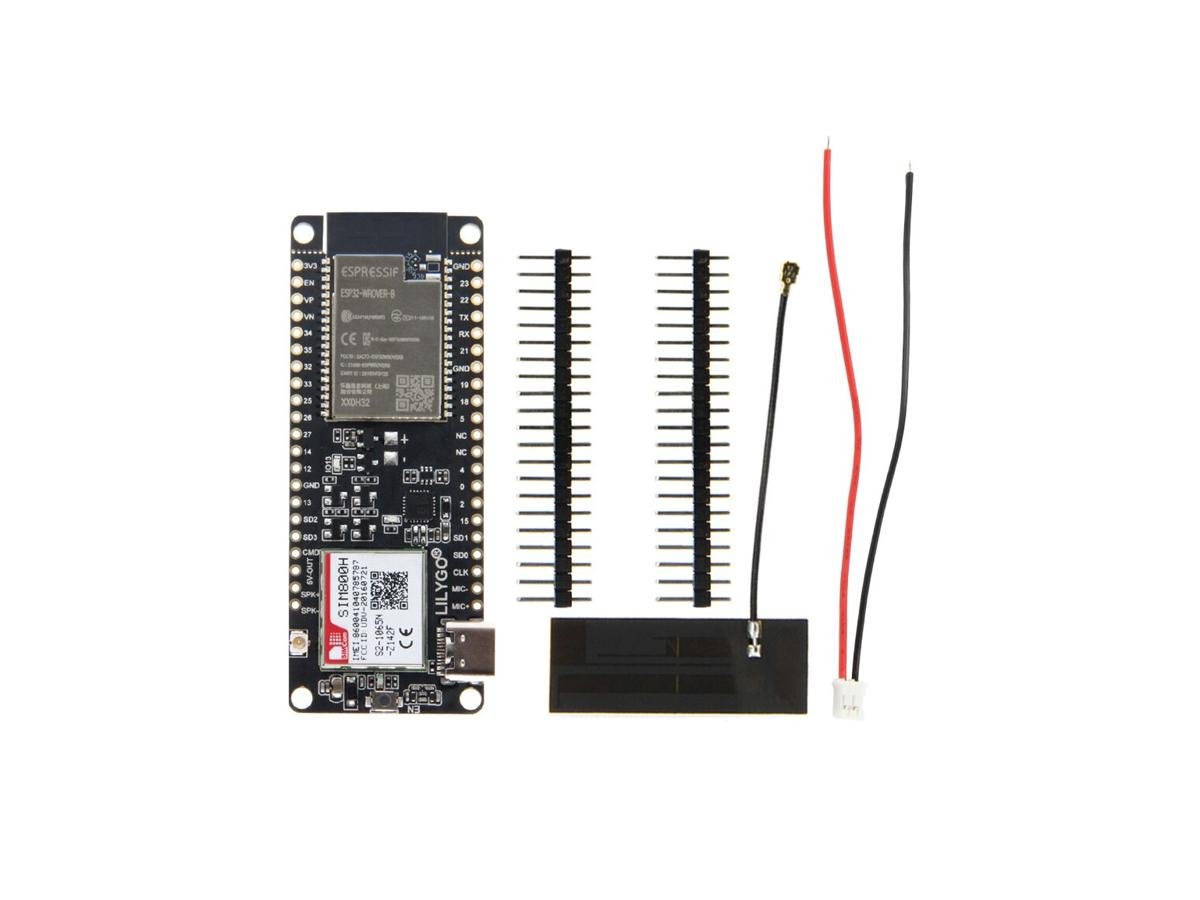

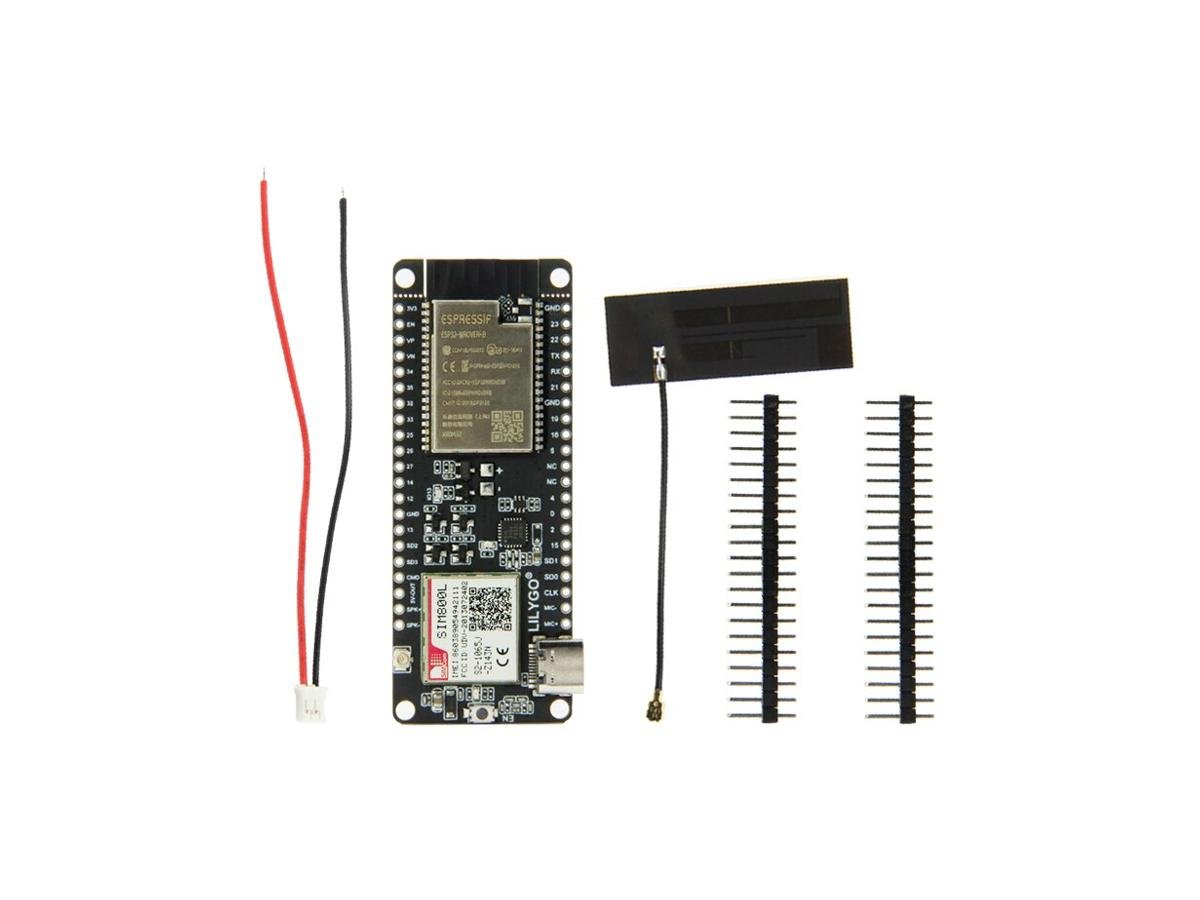

Placa ESP32 TTGO T-Call V1.4 SIM800H

La placa LILYGO® TTGO T-Call V1.4 SIM800L es una placa de desarrollo diseñada para proyectos de IoT y comunicaciones móviles. Esta placa utiliza un microprocesador ESP32 de doble núcleo a 240MHz con arquitectura Xtensa de 32 bits, lo que permite un alto rendimiento y una gran capacidad de procesamiento. Además, cuenta con una memoria flash QSPI de 4 MB y una memoria PSRAM de 8 MB, que proporciona suficiente espacio de almacenamiento para aplicaciones y datos.

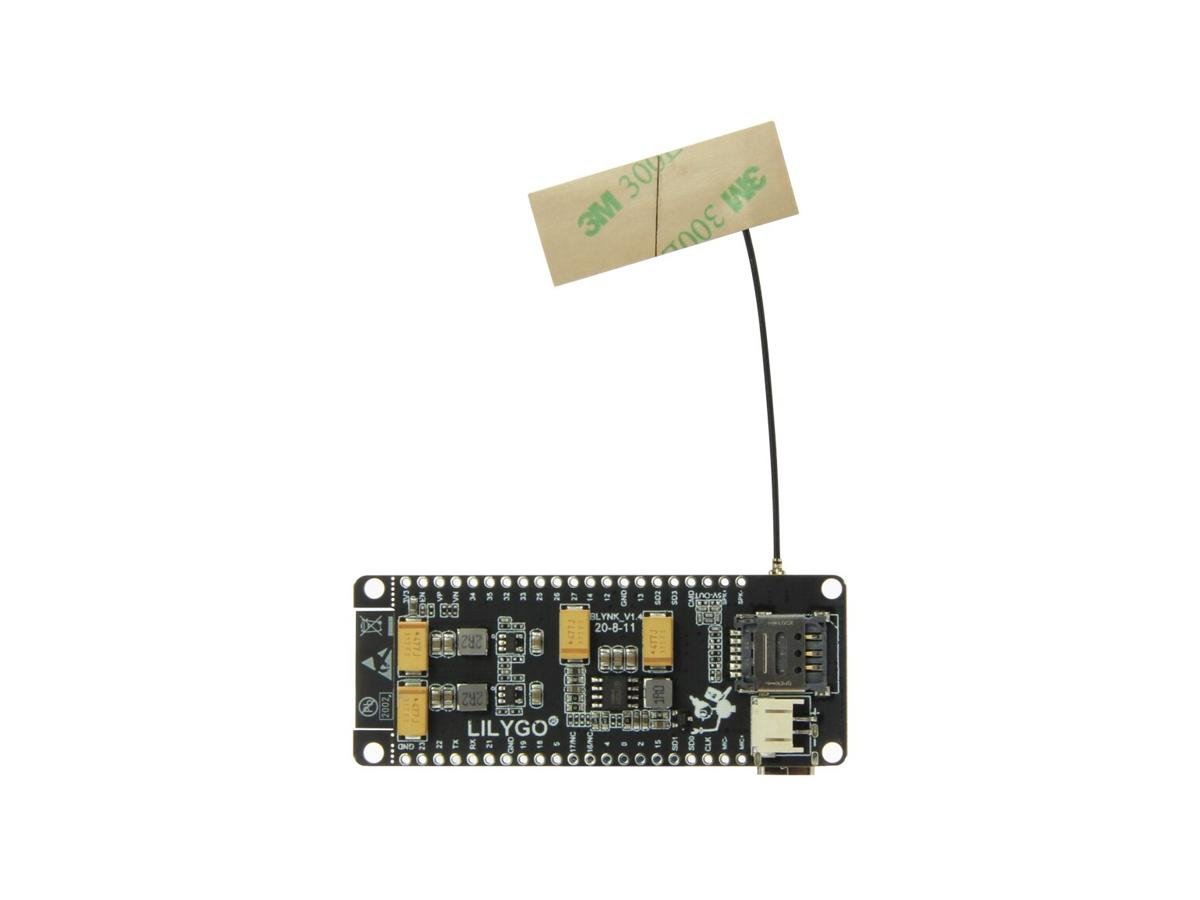

La placa incluye un módulo SIM800L para la comunicación celular, lo que permite la conexión a la red GSM y GPRS. Este módulo cuenta con una antena incorporada y es compatible con las bandas de frecuencia GSM 850/900/1800/1900 MHz y GPRS Class 10. También tiene soporte para mensajes de texto SMS y llamadas de voz, lo que lo hace ideal para proyectos que requieren comunicación móvil.

La placa cuenta con una variedad de interfaces modulares, incluyendo UART, SPI, SDIO, I2C, PWM, TV PWM, I2S e IRGPIO, que permiten la conexión a diferentes sensores y dispositivos externos. También cuenta con un botón de reinicio y un oscilador de cristal de 40 MHz para proporcionar una señal de reloj precisa.

La placa funciona con un voltaje de 2.7V a 3.6V y consume aproximadamente 70mA de corriente en funcionamiento y 1.1mA de corriente en modo de suspensión. Además, solo admite tarjetas Nano SIM y puede funcionar en un rango de temperatura de -40℃ a +85℃.

En resumen, la placa LILYGO® TTGO T-Call V1.4 SIM800L es una placa de desarrollo altamente funcional para proyectos de IoT y comunicaciones móviles. Con su potente microprocesador, amplia variedad de interfaces y capacidad de comunicación celular, esta placa es ideal para proyectos que requieren una conexión móvil estable y confiable.

Características de Hardware

• Chipset: ESPRESSIF-ESP32 microprocesador LX6 de 32 bits de un solo/doble núcleo a 240MHz
• FLASH: QSPI flash de 4MB / PSRAM de 8MB
• SRAM: 520 kB SRAM
• Botón: Reset

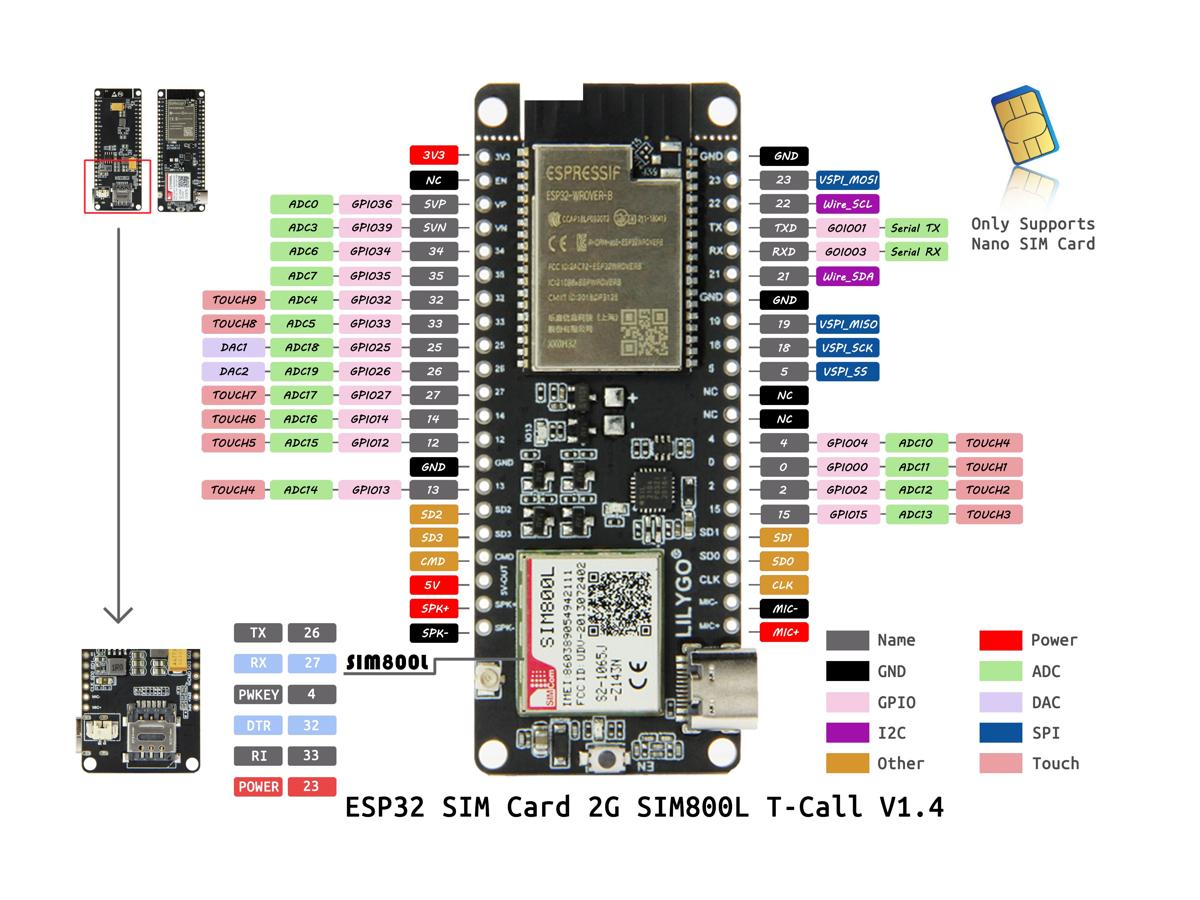

• Interfaz modular: UART, SPI, SDIO, I2C, PWM, TV PWM, I2S, IRGPIO
• Reloj incorporado: oscilador de cristal de 40MHz
• Voltaje de trabajo: 2.7V-3.6V
• Corriente de trabajo: aproximadamente 70mA
• Corriente en modo de suspensión: aproximadamente 1.1mA
• Tarjeta SIM: solo admite tarjeta Nano SIM
• Rango de temperatura de trabajo: -40℃ ~ +85℃
• Tamaño y peso: 78.83mm28.92mm8.06mm (11.77g)

Suministro de Energía

• Fuente de alimentación: USB 5V/1A
• Corriente de carga: 500mA
• Batería: batería de litio de 3,7V
• Conector JST: 2 pines de 1,25 mm
• USB Tipo-C

Wifi

• Estándar: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
• Protocolo: 802.11 b/g/n (802.11n, velocidad de hasta 150Mbps) polimerización A-MPDU y A-MSDU, soporte de intervalo de protección de 0,4μS
• Rango de frecuencia: 2,4 GHz ~ 2,5 GHz (2400M ~ 2483,5M)
• Potencia de transmisión: 20dBm
• Distancia de comunicación: 300m

Bluetooth

• Protocolo: cumple con los estándares Bluetooth v4.2BR/EDR y BLE
• Frecuencia de radio: receptor NZIF con sensibilidad de -97dBm, emisor Clase-1, Clase-2 y Clase-3 AFH
• Frecuencia de audio: frecuencia de audio CVSD y SBC

Características de Software

• Modo Wi-Fi: Estación/SoftAP/SoftAP+Estación/P2P
• Mecanismo de seguridad: WPA/WPA2/WPA2-Enterprise/WPS
• Tipo de cifrado: AES/RSA/ECC/SHA
• Actualización de firmware: descarga UART/OTA (a través de la red/descarga y escritura de firmware del host)
• Desarrollo de software: soporte de desarrollo de servidor en la nube/SDK para desarrollo de firmware de usuario
• Protocolo de red: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• Configuración de usuario: conjunto de instrucciones AT, servidor en la nube, aplicación android/iOS
• Sistema operativo: FreeRTOS
