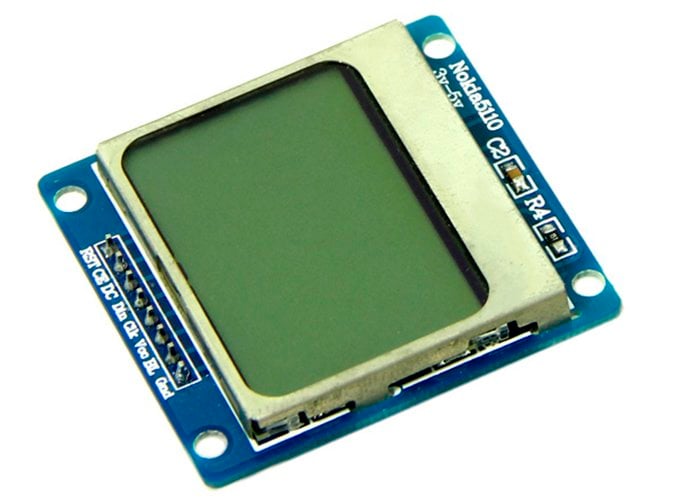

Pantalla Display LCD Nokia 5110

Pequeña pantalla gráfica LCD montada sobre un PCB de 45mm x 45mm. Tiene una resolución de 84 x 48 píxeles sobre los que podemos dibujar gráficos o textos.
Tiene 4 leds blancos para iluminar la pantalla, por lo que se puede utilizar en condiciones de poca o ninguna luz (estos leds en conjunto consumen más corriente de la que puede dar un pin digital de Arduino, por lo que para controlar la luz por software se debe conectar este pin por medio de un transistor).

Características:

- Monócromo, luz de fondo incluida.
- Comunicación fácil con microcontroladores comunes
- Controlador LCD Philips PCD8544 con interfaz SPI
- Módulo LCD gráfico con resolución de 48×48 pixeles
- Compatible con Nokia 5110, 3310 LCD
- Interfaz: Conexión serial SPI
- Voltaje de Operación: 2.7V a 3.3V
- Corriente de Operación: < 5mA (Backlight off), < 20mA (Backlight on)
- Temperatura de Operación: -10 a 70 grados Celsius
- Tamaño: 45x45x45 mm
- Controlador LCD: Philips PCD8544

Pines:

1>.RST——— reset
2>.CE———- chip selection
3>.DC———- data/commands choice
4>.DIN——— serial data line
5>.CLK——— serial Clock Speed
6>.3.3V——– VCC
7>.LIGHT——- backlight control terminal
8>.GND——— power negative
