Módulo Transformador de Voltaje AC modelo ZMPT101B

Módulo Transformador de Voltaje AC modelo ZMPT101B

Precio habitual $3.990
Precio habitual Precio de oferta $3.990
Oferta Agotado

Agotado

SKU:2007

El Módulo Transformador de Tensión Alterna ZMPT101B permite medir tensión monofásica de la red domiciliaria (250VAC max.), el cual no puede ser medido directamente por cualquier microcontrolador o de tarjeta de desarrollo. El Módulo ZMPT101B reduce el valor de la tensión AC de entrada a una tensión menor, y de solo valores positivos, la que puede ser leído por cualquier microcontrolador con entradas ADC.

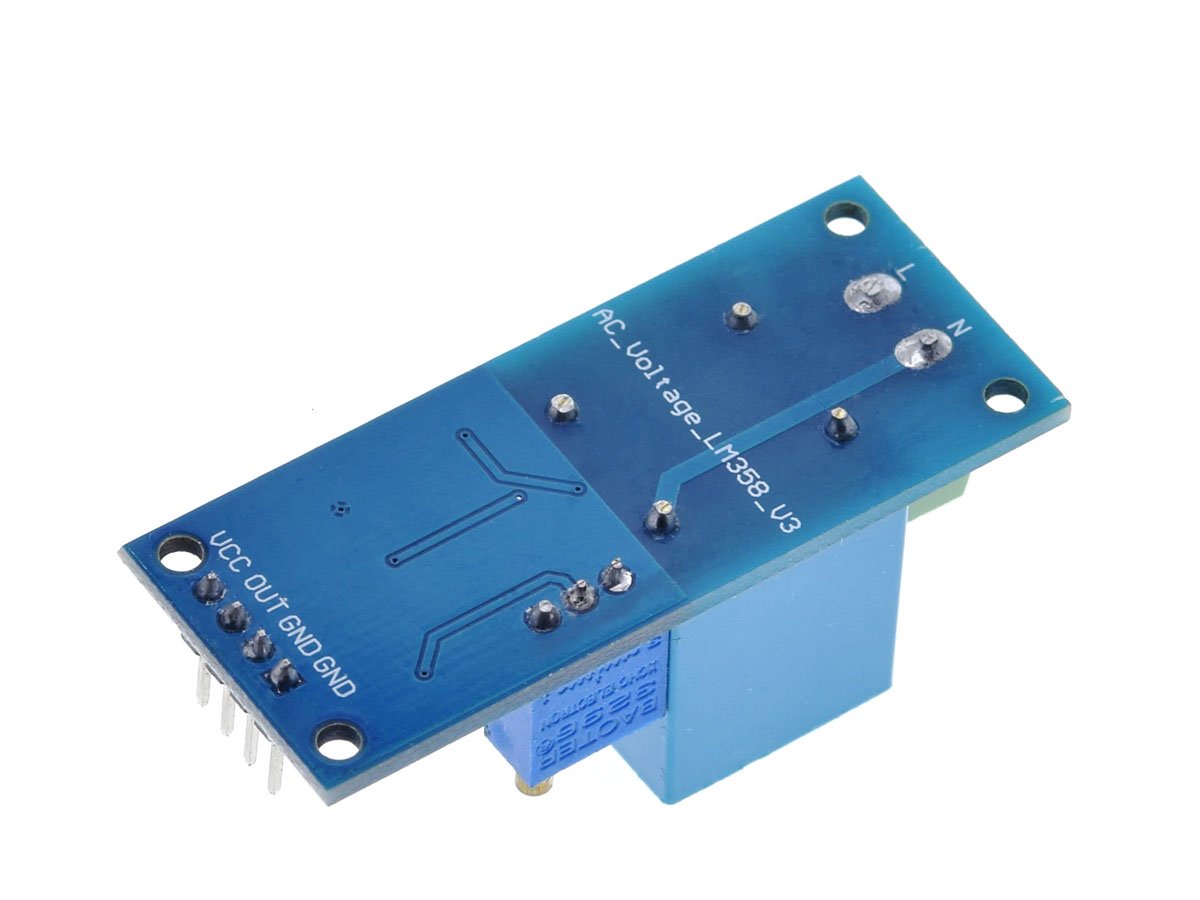

El módulo está integrado por un transformador que cumple la función de aislamiento galvánico para mayor seguridad en el uso. El lado primario del transformador se conecta a la red eléctrica que se desea medir, y el lado secundario del transformador se encuentra un divisor de tensión y un circuito con amplificador operacional (OPAMP LM358) para adicionar un desplazamiento (offset) a la salida análoga.

Soporta tensión de entrada de hasta 250VAC y entrega una onda senoidal de amplitud regulable por un potenciómetro en placa. La onda senoidal de salida está desplazada y así solo tenemos señal positiva sobre cero. El desplazamiento depende de la tensión de alimentación: si la alimentación es de 5V, el desplazamiento será de 2.5V, y si es de 3.3V, el desplazamiento será de 1.65V.

Características
- Tensión de Alimentación: 3.3 – 5 VDC
- Tensión AC de Entrada: 250 VAC máx.
- Tensión AC de Salida: Senoidal 5 VAC máx.
- Señal de Salida: Analógica Senoidal
- Corriente Nominal de Entrada/Salida: 2mA
- Ratio Entrada/Salida 1000:1000
- Diferencia de Fase: < 30º (a 50 O)
- Rango Lineal: 0 – 3 mA (a 50 O)
- Linealidad: 1%
- Precisión: 0.2%
- Aislamiento Eléctrico Entrada: hasta 3000V

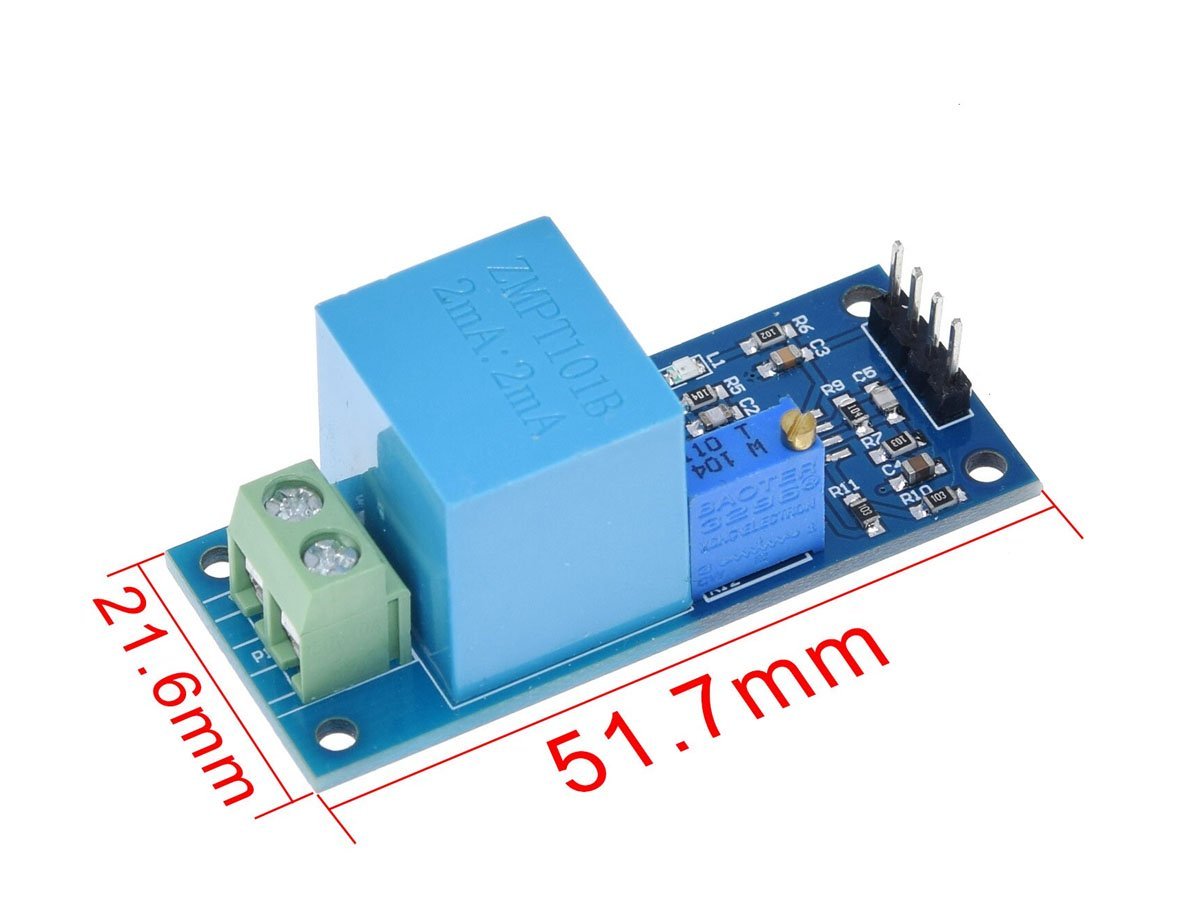

- Dimensiones: 51.7 x 21,6 mm
- Peso: 20 gramos
