Modulo Led Impresoras Artillery

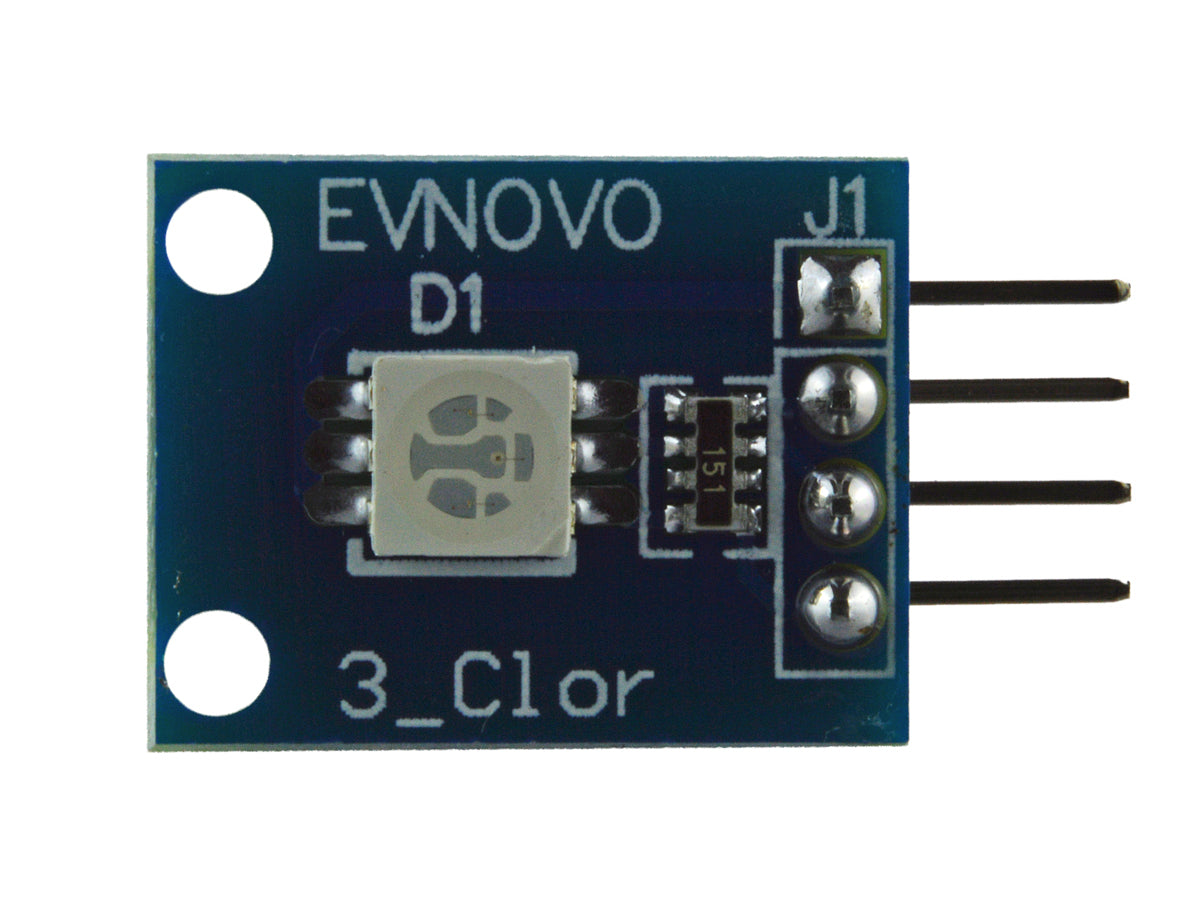

El Módulo LED RGB para Impresoras Artillery es el repuesto original encargado de la señalización luminosa y el diagnóstico visual en tiempo real dentro del cabezal de impresión. Fabricado por EVNOVO (referencia de placa 3_Color), este pequeño módulo integra un diodo LED RGB de alta luminosidad capaz de cambiar de color según los estados del firmware de la máquina (como calentamiento, enfriamiento, pausa o impresión en progreso), proporcionando además iluminación directa sobre la zona de la boquilla (nozzle).

Características Principales

• Repuesto Original EVNOVO: Diseñado con las dimensiones y configuraciones exactas de fábrica para acoplarse directamente en el bloque del extrusor sin adaptaciones.
• Tecnología Multicolor RGB: Permite desplegar múltiples combinaciones cromáticas mediante el control de canales independientes de color Rojo, Verde y Azul.
• Interfaz por Pines Macho: Incorpora un conector header de 4 pines estándar que facilita su conexión rápida en la placa PCB interna del cabezal de impresión.
• Eficiencia y Bajo Consumo: Diodo LED de estado sólido optimizado para trabajar de forma continua durante largas jornadas de impresión sin sobrecalentarse.

Especificaciones Técnicas

• Compatibilidad: Impresoras 3D Artillery compatibles con sistema de iluminación RGB en el cabezal (como Sidewinder X1, Genius, entre otras, según revisión de hardware)
• Fabricante/Modelo de PCB: EVNOVO 3_Color (D1)
• Distribución de Pines (Pinout): 4 pines con configuración de cátodo/ánodo común y canales dedicados - / R / G / B
• Tipo de Iluminación: LED SMD RGB integrado
• Color del PCB: Azul

Aplicaciones y Usos

Este módulo está diseñado exclusivamente para el mantenimiento y reparación del sistema de iluminación decorativa y de estado en impresoras 3D Artillery. Es la pieza de recambio ideal cuando el LED original del cabezal ha dejado de emitir luz, ha perdido alguno de los canales de color (por ejemplo, que solo encienda en rojo pero no en azul o verde), o si sufrió un daño físico o cortocircuito durante la limpieza de atascos de filamento en el Hotend.
