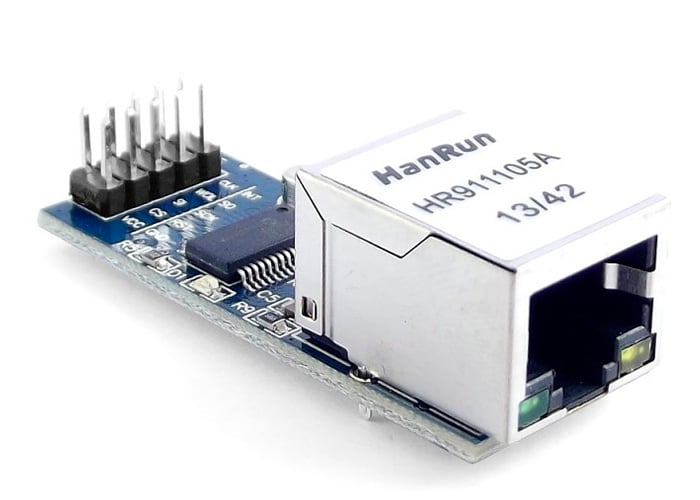

Modulo Ethernet Enc28j60

Esta pequeña board es básicamente un controlador Ethernet dotado de un puerto SPI (Serial Peripheral Interface), diseñado especialmente para actuar como un puente entre una red Ethernet y un microcontrolador equipado con SPI. El ENC28J60 cumple con las especificaciones IEEE 802.3, e incorpora una serie de esquemas de filtrado de paquetes para limitar el número de paquetes entrantes. También provee un módulo DMA interno para facilitar el flujo de datos y hardware especí­fico para el cálculo de las sumas de control (IP checksums). La comunicación con el microcontrolador que hace las veces de host se realizan mediante el bus SPI a una velocidad de hasta 10Mb/s y dos pines especiales capaces de provocar interrupciones en el ENC28J60. Otros dos pines pueden utilizarse para manejar LEDs que indiquen la conexión y la actividad de la red. Este módulo se encarga de la conexión de sensores, reles, entre otros dispositivos al Arduino; es muy interesante pero para poder consultar todo esto desde una interfaz sencilla y a distancia es fundamental poder servir todos estos datos a través de una web. Para esto se necesita permanecer conectado a una red y como no, se necesita de una interfaz Ethernet. Los módulos Ethernet para Arduino son uno de los componentes más interesantes con los que se pueden trabajar. Gracias a sus caracterí­sticas, son más económicos y pequeños, permitiendo de una forma económica montar un servidor web. Como contrapartida decir que no están soportado por Arduino de forma estándar aunque cada vez hay más librerí­as y mejor terminadas.

Características:

- Chip Ethernet: ENC28J60
- Voltaje de operación: 3.3V
- Interfaz: SPI (compatible con SmartM51 y AVR)
- Reloj SPI: 20MHz
- Máxima tasa de transferencia: 10Mbps
- Frecuencia de reloj: 25MHz
- Conector: Estándar 2x5 (microcontrolador o Arduino) RJ45
- Compatibilidad:
· Redes 10/100/1000Base-T
· Transformador de Aislamiento
- Soporta: Modos Full-Duplex y Half-Duplex
