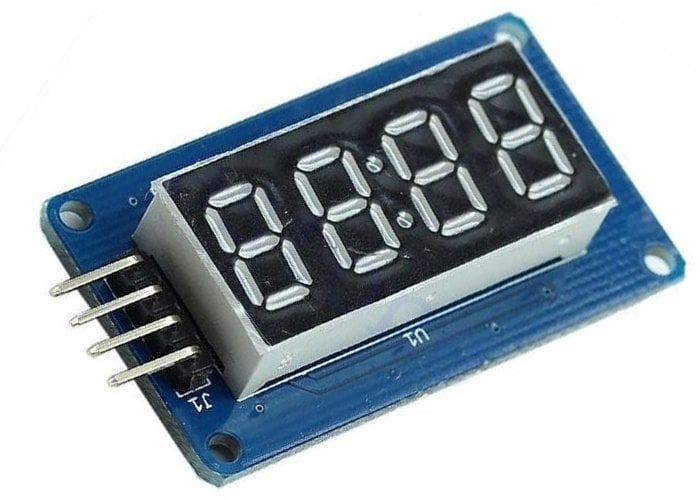

Modulo Display 7 Segmentos 4 Dígitos TM1637

Módulo 7 Segmentos 4 Dígitos TM1637, es excelente para obtener todas las funciones de un display 7 segmentos 4 dígitos normal, pero únicamente requeriremos de 4 pines en lugar de los 12 que contiene originalmente, gracias a que incluye un TM1637 para reducir dicha cantidad. Además con esos 2 pines digitales podremos controlar tanto el valor de muestreo como la iluminación.

El módulo se presenta en color rojo y muy alta luminosidad, para aplicaciones con microcontroladores. El dispositivo está basado en el circuito TM1637. Control a través de bus TWI (two signal interface), con solamente 2 líneas de comunicación serial síncrona.

Características:

- Ajuste de la brillantez, en 7 niveles a través del firmware
- Aplicaciones típicas: reloj de tiempo real, temporizadores programables, display de temperatura
- Voltaje de alimentación: DC 3.3V a 5V
- Consumo de corriente @ 5 v: 30mA (típica), 80mA (max)
- Dimensiones: 42mm x 24mm x 12mm

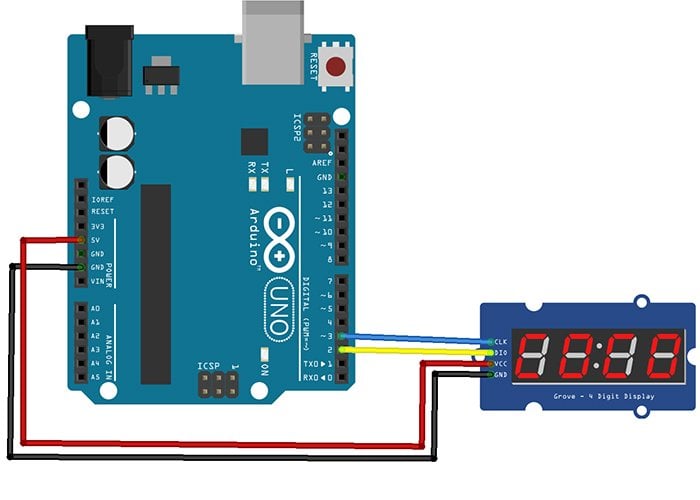

- Conector de alimentación y control con solamente 4 pines:
GND–tierra
VCC–fuente de alimentación
DIO–entrada y salida de datos
CLK–señal de reloj

Tutorial
