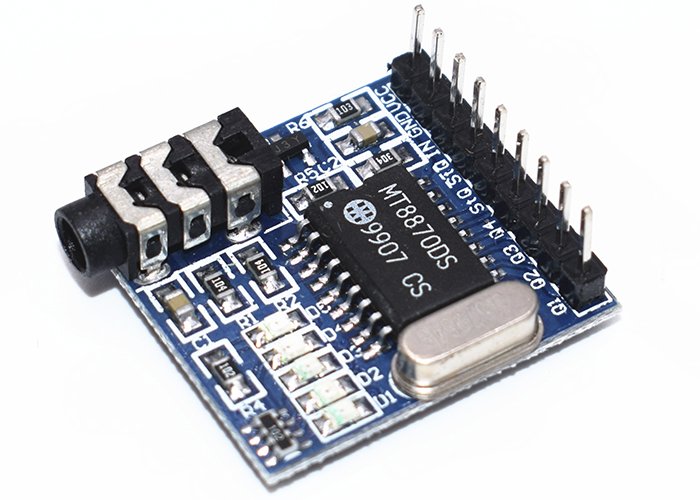

Módulo Decodificador Tonos Telefónicos MT8870

Los tonos DTMF (Dual Tone Multi Frequency), son utilizados para codificar los teclados de los teléfonos fijos digitales, además, de los teléfonos móviles o celulares. También, se utilizan los tonos DTMF en los transceptores de radio, esta codificación consiste en enviar dos tonos de diferente frecuencia, que sirven para identificar a cada botón o tecla del teléfono.
Para recibir los tonos DTMF, se utiliza el circuito integrado MT8870, el cual nos genera a la salida un numero binario de 4 bits.
El modulo MT8870 se puede conectar a diferentes tipos de microcontroladores o tarjetas Arduino y así poder encender o apagar dispositivos remotamente.

Características:

- Chip MT8870
- 5 LED's para un fácil visualización
- Detecta y decodifica los 16 tonos DTMF en 4 bits
- Corriente máxima de entrada salida 10mA
- Temperatura de funcionamiento: -40- 85 °C
- Fuente de alimentación DC Voltaje: 5V (4.5V-5.5V)
- Entrada Jack: 3.5mm
- Tamaño del PCB: 26.5 x 24.5 (mm)
