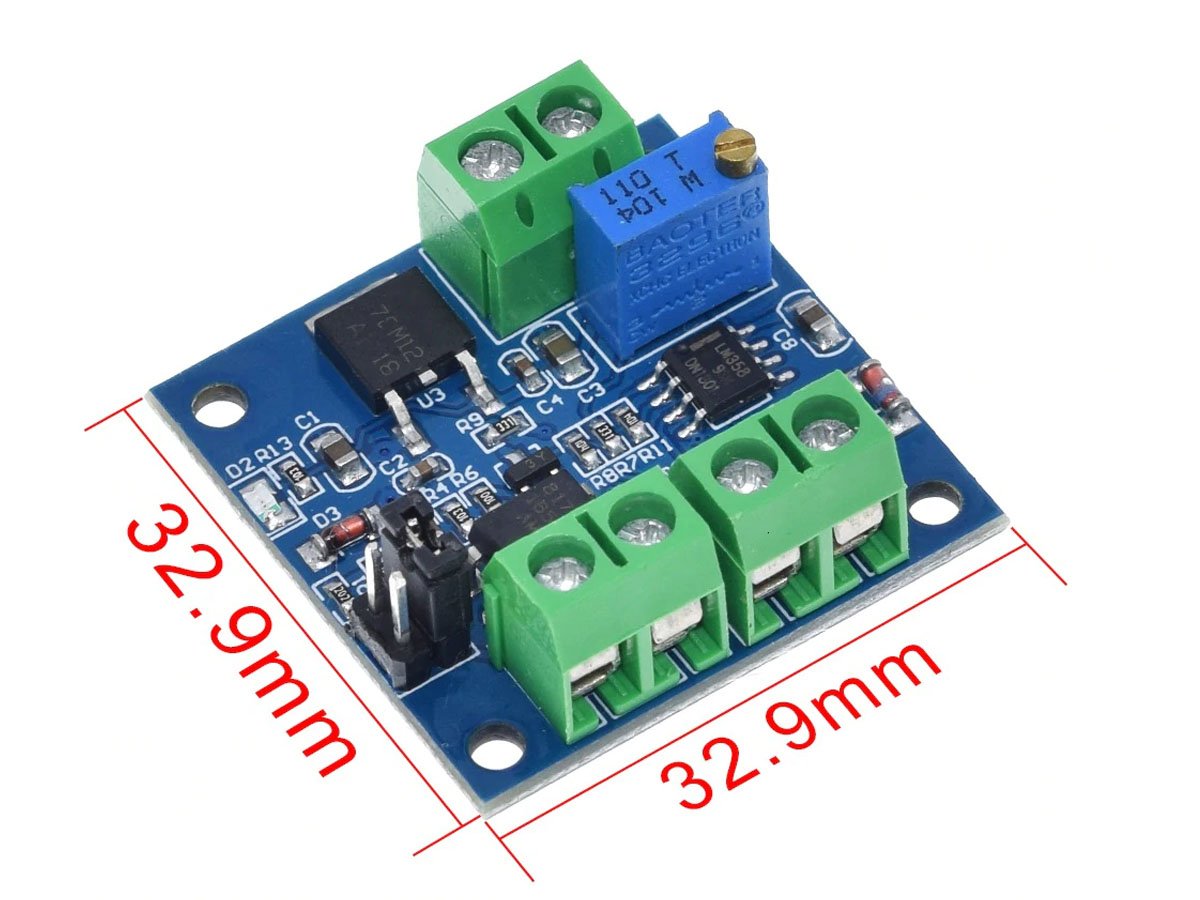

Módulo Conversor PWM a Voltaje LC_F2V

LC_F2V es un módulo que puede transformar la señal de pulso de frecuencia en una señal de voltaje analógica. Puede transformar la señal de frecuencia de 0-1KHz en una salida de voltaje de 0-10V. El ajuste de la frecuencia puede cambiar el voltaje de salida y puede aplicarse a la conversión de la interfaz entre el PLC y el convertidor de frecuencia o la tarjeta de control deportivo y el control de coincidencia de la interfaz del convertidor de frecuencia .

Características:
- Voltaje de operación 12VDC - 30VDC
- Frecuencia de la señal PWM: 1KHz - 3KHz
- Rango de conversión: conversión de voltaje de 0-5 V/0-10 V a PWM de 0%-100%
- Error permitido: 1%-3%.

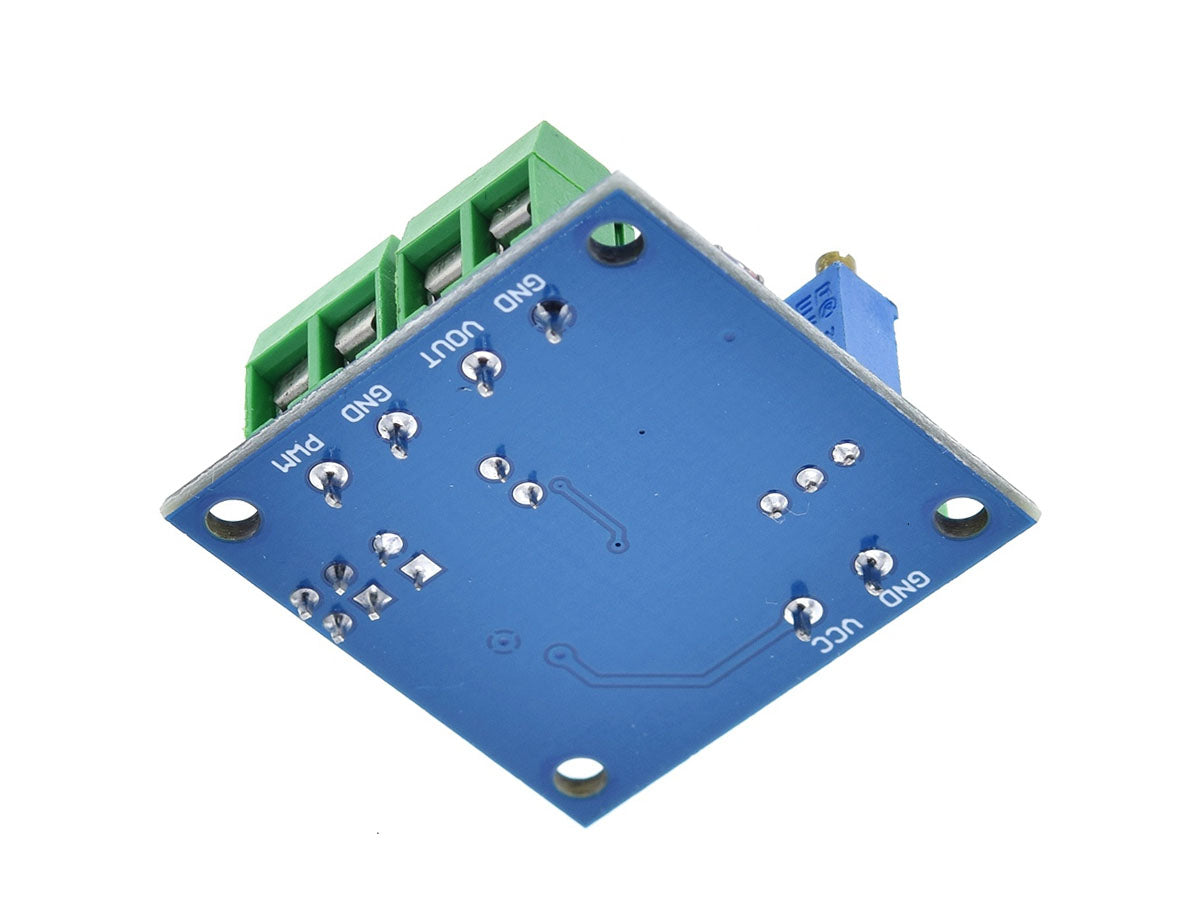

Interfaz de hardware:
- VCC: DC 12V - 30V
- GND: Tierra
- PWM: señal de entrada positiva
- GND: señal de entrada negativa
- VOUT: Voltaje de salida 0-10 V
- GND: Voltaje de salida a tierra
