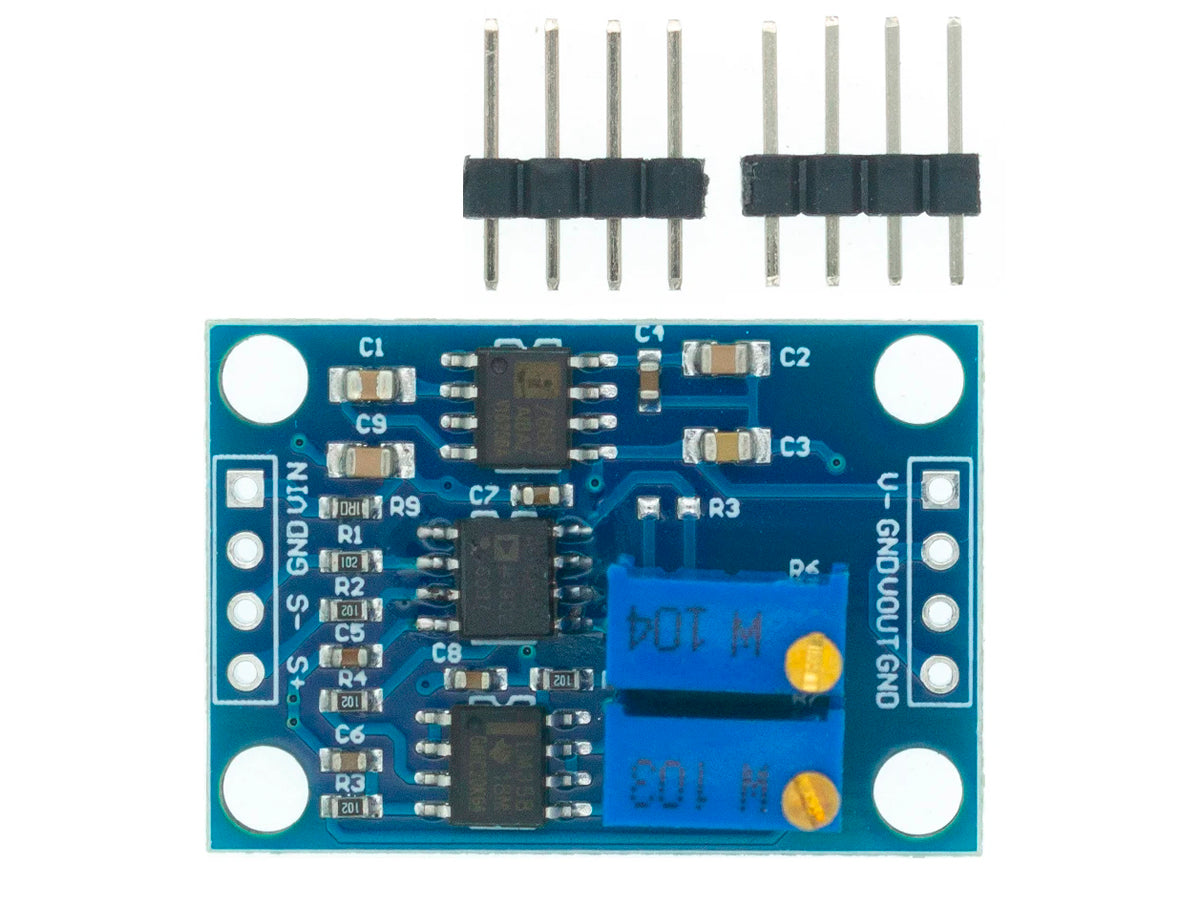

Módulo Amplificador de Voltaje de Alta Precisión AD620

Amplificador de Voltaje de Alta Precisión uV / mV, Amplificador de Señal Pequeña Instrumental AD620

Utilizando el AD620 como amplificador principal, este módulo puede amplificar voltajes en microvoltios y milivoltios. Su magnificación es ajustable entre 1.5 y 1000 veces. Ofrece alta precisión, bajo offset y mejor linealidad. Además, cuenta con ajuste de cero para mejorar la precisión. Puede ser utilizado para la amplificación de señales AC y DC. Este módulo requiere un cierto conocimiento de electrónica para su uso adecuado. Si no tienes conocimientos básicos, te recomendamos adquirirlo con precaución, aunque nuestra tienda ofrece soporte técnico.

Características Principales:

• Voltaje de Entrada: 3-12VDC
• Magnificación Ajustable: 1.5-1000 veces mediante un potenciómetro
• Voltaje de Entrada de Señal: 100uV - 300mV
• Rango de Salida de Señal: ±(Vin-2V)
• Salida de Voltaje Negativo: Mayor que -Vin debido a la resistencia interna del chip de salida de voltaje negativo; a mayor carga, mayor caída de voltaje negativo.
• Voltaje de Offset: 50μV
• Corriente de Polarización de Entrada: 1.0nA (máx.)
• Tasa de Rechazo de Modo Común: 100 dB
• Deriva de Voltaje de Offset: 0.6μV / °C (máx.)
• Estabilidad: 2μV / mes (máx.)
• Tamaño Compacto: 32x22mm con paso de pines estándar de 2.54mm
• Peso: 4g
• Amplificación Precisa: Rango de voltaje de salida máximo de ±10V, superior en comparación con LM358 en términos de precisión y linealidad.
• Punto Cero Ajustable: Mejora la precisión sin fenómenos de deriva de cero mediante un potenciómetro.
• Salida de Voltaje Negativo: Utiliza un chip 7660A para la salida de voltaje negativo (-Vin), permitiendo alimentar otras cargas de potencia dual.

¿Para qué sirve el Módulo Amplificador de Voltaje AD620?

Este módulo amplificador de voltaje es una herramienta muy útil en el campo de la electrónica, especialmente cuando se trabaja con señales muy pequeñas. Aquí te explico su utilidad de manera simple:

1. Amplificar Señales Pequeñas: Si tienes señales eléctricas muy débiles (en microvoltios o milivoltios) que necesitas medir o procesar, este módulo las amplifica para que sean más fáciles de manejar y analizar. Es como usar una lupa para ver detalles muy pequeños.

2. Alta Precisión: Ofrece una amplificación precisa y estable, lo que es crucial para aplicaciones donde se necesita medir señales muy pequeñas con alta exactitud, como en sensores médicos, experimentos científicos o equipos de precisión.

3. Ajuste de Magnificación: Puedes ajustar cuánto quieres amplificar la señal usando un potenciómetro, lo que te da flexibilidad para diferentes necesidades y aplicaciones.

4. Corrección de Cero: Tiene un ajuste de cero que te permite eliminar cualquier desviación inicial en la señal, asegurando que las mediciones sean precisas y no se vean afectadas por errores de base.

5. Uso en AC y DC: Este módulo puede amplificar tanto señales de corriente alterna (AC) como de corriente continua (DC), lo que lo hace versátil para diferentes tipos de aplicaciones electrónicas.

Ejemplos Prácticos:

• Sensores Médicos: En dispositivos como electrocardiogramas (ECG), donde se necesita amplificar las señales eléctricas del corazón para poder analizarlas.
• Instrumentación Científica: En experimentos de laboratorio donde se miden señales muy pequeñas provenientes de sensores.
• Automatización Industrial: Para amplificar señales débiles de sensores en sistemas de control y monitoreo.
• Proyectos DIY y Hobby: Si estás trabajando en proyectos de electrónica casera que requieren medir señales pequeñas con precisión.

Conexion:

• Vin: Este es el pin de entrada de voltaje de alimentación del módulo. Conecta aquí el voltaje de entrada necesario para alimentar el módulo (entre 3V y 12V DC).

• GND: Este es el pin de tierra o negativo de la fuente de alimentación. Conéctalo al negativo de tu fuente de alimentación para completar el circuito.

• -S (Señal Negativa): Este es el pin de entrada de señal negativa. Conecta aquí la señal negativa de la fuente que deseas amplificar. Si estás usando una señal diferencial (por ejemplo, de un sensor de puente), conecta el lado negativo de la señal aquí.

• +S (Señal Positiva): Este es el pin de entrada de señal positiva. Conecta aquí la señal positiva de la fuente que deseas amplificar. Si estás usando una señal diferencial, conecta el lado positivo de la señal aquí.

• V-: Este pin proporciona un voltaje negativo generado por el módulo (usando el chip 7660A) que puede ser utilizado para alimentar otros componentes que requieran un voltaje negativo. No es necesario conectarlo a menos que lo necesites para otra parte de tu circuito.

• GND: Este es otro pin de tierra. Es útil para tener múltiples puntos de conexión a tierra para diferentes partes del circuito.

• Vout: Este es el pin de salida del módulo amplificador. La señal amplificada se encuentra en este pin. Conéctalo a la entrada del dispositivo o circuito que usará la señal amplificada.

• GND: Otro pin de tierra para conexión adicional a tierra si es necesario.
