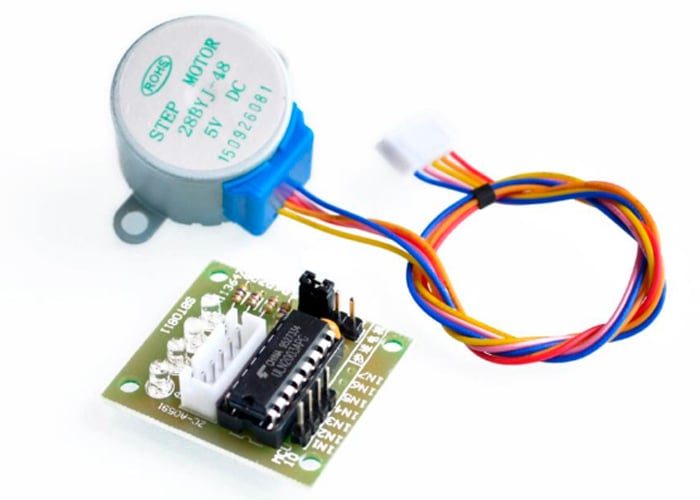

Mini Motor Paso a Paso Driver Board ULN2003

Descripción:

Este módulo cuenta con el driver ULN2003, el cual posee una configuración Darlington, la cual se encarga de incrementar el nivel de corriente para suplir la potencia necesaria que solicita el motor paso a paso. El módulo cuenta con una interfaz que permite la adaptación de cualquier motor paso a paso (conexión estándar) cuando se conecta directamente. Posee cinco lí­neas de conexión para el motor, además de cuatro fases.

Característica

- Modo de la impulsión: 1-2 fase de excitación unidad unipolar
- Ángulo de paso (eje de salida): 5.625 64 (eje de salida) grado /, ración de reducción de engranajes 1/64
- Voltaje: 5 V CC (tensión del motor energizado)
- Resistencia por fase: 50 Ohm 7% de fase más o menos a 25 celsius
- Max frecuencia de respuesta: 900 pps
- Max frecuencia de arranque: 500 pps
- Tire en par: 300 gf.cm / 5VDC 100 pps

- Chip Board: ULN2003
- Conexión: Directa al microcontrolador
- Voltaje de entrada (ULN2003): 5V-12V
- Jumper: Permite paso de voltaje hacia el motor
- LED's A, B, C, D: Indicadores del estado de las fases del motor
- Tamaño Board: 3.0cm x 3.0cm x 1.0cm
