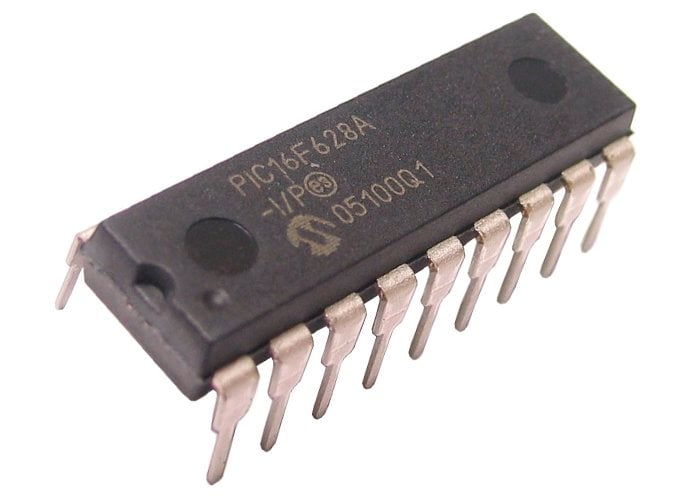

Microcontrolador PIC PIC16F628A

Se trata de uno de los microcontroladores que puede reemplazar al más popular del mercado PIC16F84A, ideal para principiantes, debido a su arquitectura de 8 bits, 18 pines, y un set de instrucciones RISC muy amigable para memorizar y fácil de entender. El PIC16F628A es un excelente reemplazo del PIC16F84A, los pines del PIC16F628A son compatibles con el PIC16F84A, así se podrían actualizar proyectos en los cuales se ha ocupado el PIC16F84A, ademas el PC16F628A tiene un oscilador interno lo que permite excluir los clasicos cristales y sus correspondientes capacitores para que puedan funcionar, por lo que solo se requiere de que se energice para verlo en acción.

Características

- Velocidad de operación de hasta 20 MHz
- Pila de 8 niveles
- Opciones de oscilador externo e interno: Precisión de fábrica del oscilador interno de 48 KHz a 4 MHz calibrada a ± 1% , oscilador de 48 kHz De bajo consumo interno .
- Modo de ahorro de energía.
- Multiplexado del pin reset/entrada-pin.
- 35 instrucciones de palabra simples: Todas las instrucciones tardan solo un ciclo en ejecutarse, excepto las de salto.
- Modo de ahorro de energía en modo sueño (sleep mode).
- Resistencias de pull-up programables en puerto B.
- El pin de reset puede ser configurado también como pin de entrada.
- Temporizador Watchdog con oscilador independiente para un funcionamiento fiable.
- Baja tensión de programación ™ In-Circuit Serial (ICSP).
- Protección de código programable .
- Brown-out reset.
- Power-on Reset.
- Power-up Timer.
- Amplio rango de funcionamiento de tensión (2.0-5.5V)
- Alta durabilidad de la memoria Flash /EEPROM: 100.000 ciclos de escritura Flash, 1.000.000 ciclos de escritura EEPROM, 40 años de retención de datos.
- Corriente en espera: 100 nA@2.0V, típico.
- Corriente de funcionamiento: 12μA @ 32 kHz, 2,0 V, típica ; 120μA @ 1 MHz, 2,0 V, típica
