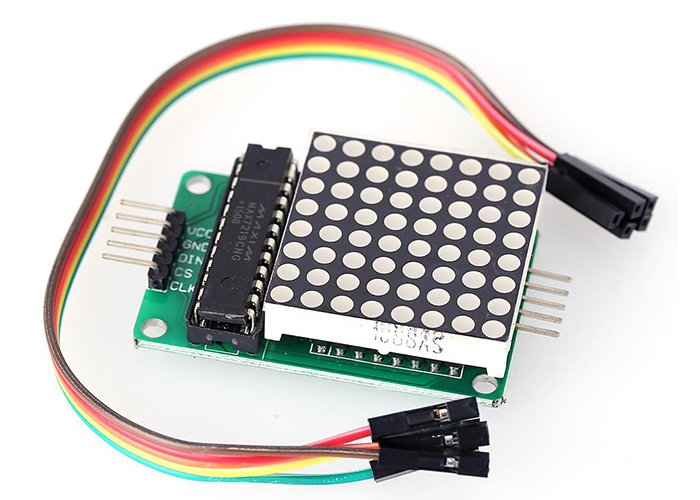

Matriz De Leds 8×8 MAX 7219

Este módulo de matriz de LEDs 8x8, integrado con el controlador MAX7219, simplifica la creación de pantallas y animaciones en proyectos con microcontroladores. Permite gobernar 64 LEDs individuales utilizando solo 3 pines de datos gracias a su eficiente interfaz serial. Su diseño está optimizado para conectar múltiples módulos en cascada, facilitando la construcción de paneles más grandes para efectos de texto desplazable o gráficos complejos. Es la solución ideal para mostrar caracteres, símbolos o efectos visuales en proyectos con Arduino, ESP32 o Raspberry Pi.

Características:

• Controlador Integrado: MAX7219, que gestiona el multiplexado y el control de corriente de los LEDs.
• Voltaje de Operación: 5V DC, compatible con la mayoría de microcontroladores.
• Matriz de LEDs: 8x8 (64 LEDs) de cátodo común en color rojo.
• Interfaz de Control: Serial de 3 hilos (DIN, CS, CLK) para un mínimo uso de pines.
• Conexión en Cascada: Incluye pines de entrada y salida para encadenar varios módulos y crear pantallas más grandes.
• Control de Brillo: Intensidad ajustable por software de forma digital y analógica.
• Dimensiones del Módulo: 3.2 cm × 3.2 cm × 1.3 cm, con orificios de montaje de 3 mm.

Aplicaciones recomendadas:

• Letreros de texto desplazable y marcadores.
• Relojes digitales y contadores.
• Paneles de animación LED para proyectos interactivos.
• Indicadores visuales para interfaces de usuario y sistemas de control.
