Kit Osciloscopio DSO 138 Carcasa Transparente DIY
Kit Osciloscopio DSO 138 Carcasa Transparente DIY
15 en existencias
SKU:1140

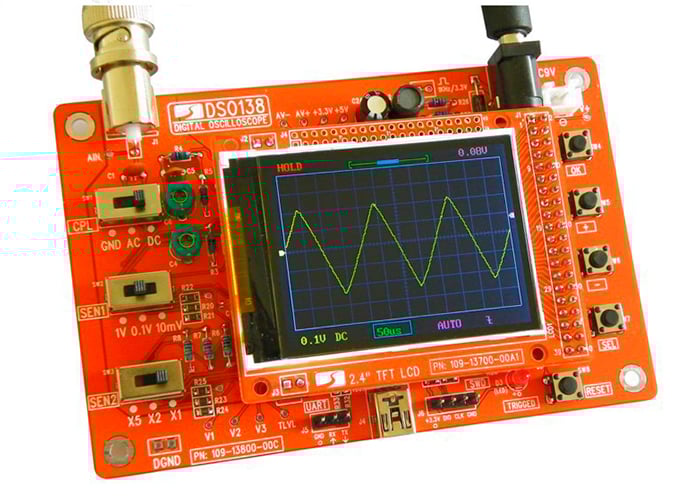

Este Kit utiliza un procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla a color TFT de 2,4 pulgadas(el tamaño de la pantalla es de 52 x 40 mm) alimentándose a DC 9V . Ademas esta placa se puede utilizar como tarjeta de desarrollo de pruebas ARM por sus reducidas dimensiones (la placa PCB mide sólo 117 x 76 mm)
Este instrumento es fácil de ajustar, da una muy buena presentación y se puede utilizar para la mayoría de los usos de baja frecuencia. Los niveles de pantalla son precisas y muy claro.

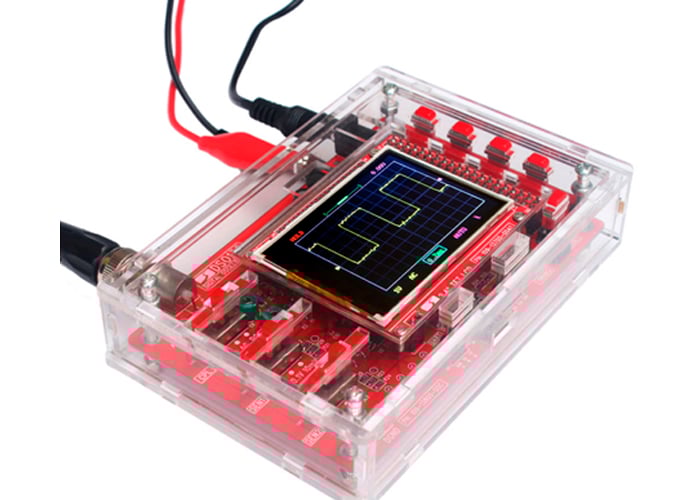

Esta versión ya viene armada, solo debes ensamblar la carcasa transparente de acrílico.
Características:
- Frecuencia de muestreo en tiempo real máximo: 1MSPS
- Precisión: 12 bits
- Profundidad búfer de muestreo: 1024 bytes
- Ancho de banda analógica: 0 – 200 KHz
- Sensibilidad vertical: 10mV / Div – 5V / Div (1-2-5 manera progresiva)
- Desplazamiento vertical ajustable, y con instrucciones
- Impedancia de entrada: 1MΩ
- Tensión de entrada máxima: 50Vpp (1: 1 de la sonda), 400Vpp (10: 1 sonda)
- Modos de Acoplamiento: DC / AC / GND
- El rango de tiempo horizontal de base: 10μs / div – 50s / Div (1-2-5 manera progresiva)
- Con el modo automático, regular y de una sola vez, fácil de capturar la forma de onda momento
- Disponible ascendente o descendente disparo por flanco
- Posición de nivel de disparo ajustable, y con instrucciones
- Forma de onda de disparo anterior observable (retardo negativo)
- Se puede congelar en cualquier forma de onda de tiempo (función HOLD)
- Viene 1Hz /3.3V fuente de señal de prueba de onda cuadrada
Incluye:
- Osciloscopio Armado y Ensamblado
- Carcasa de acrílico transparente para ensamblar
