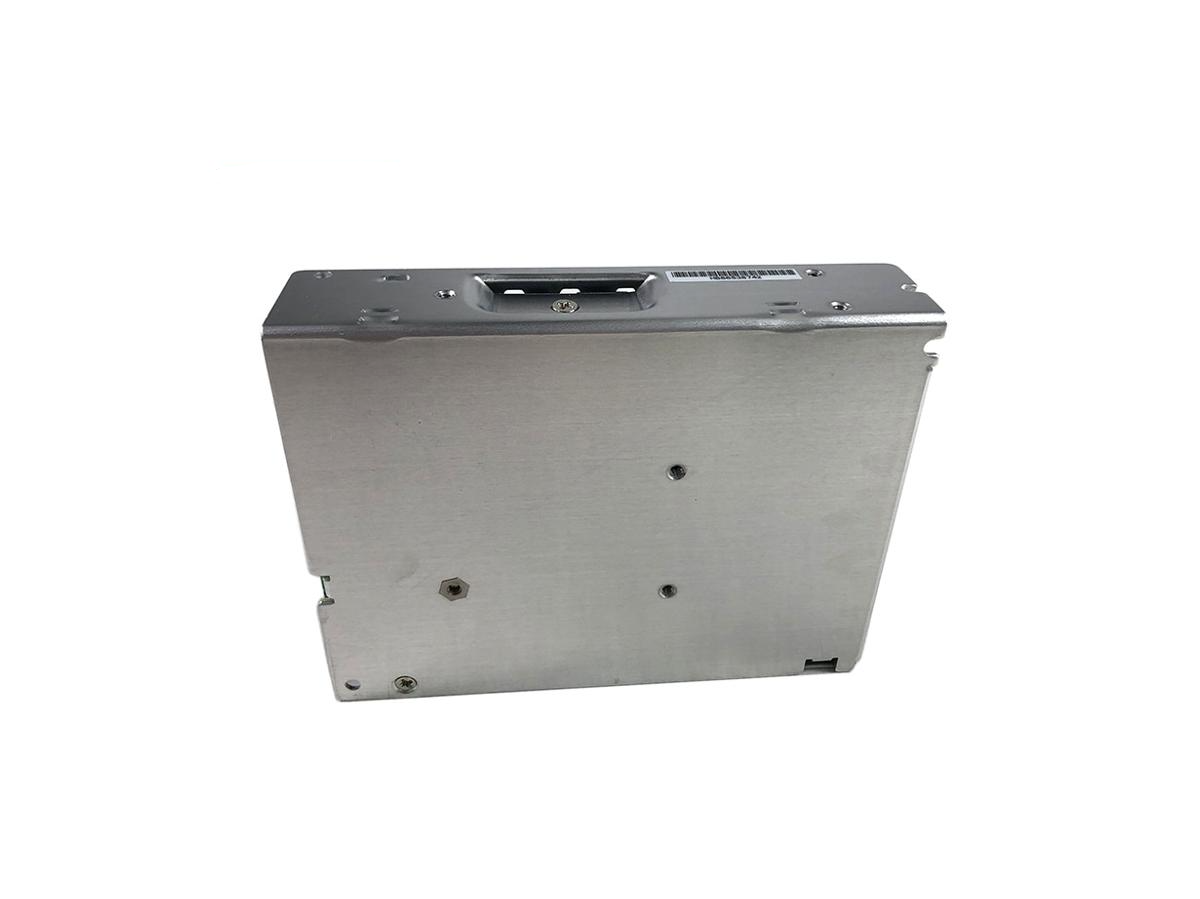

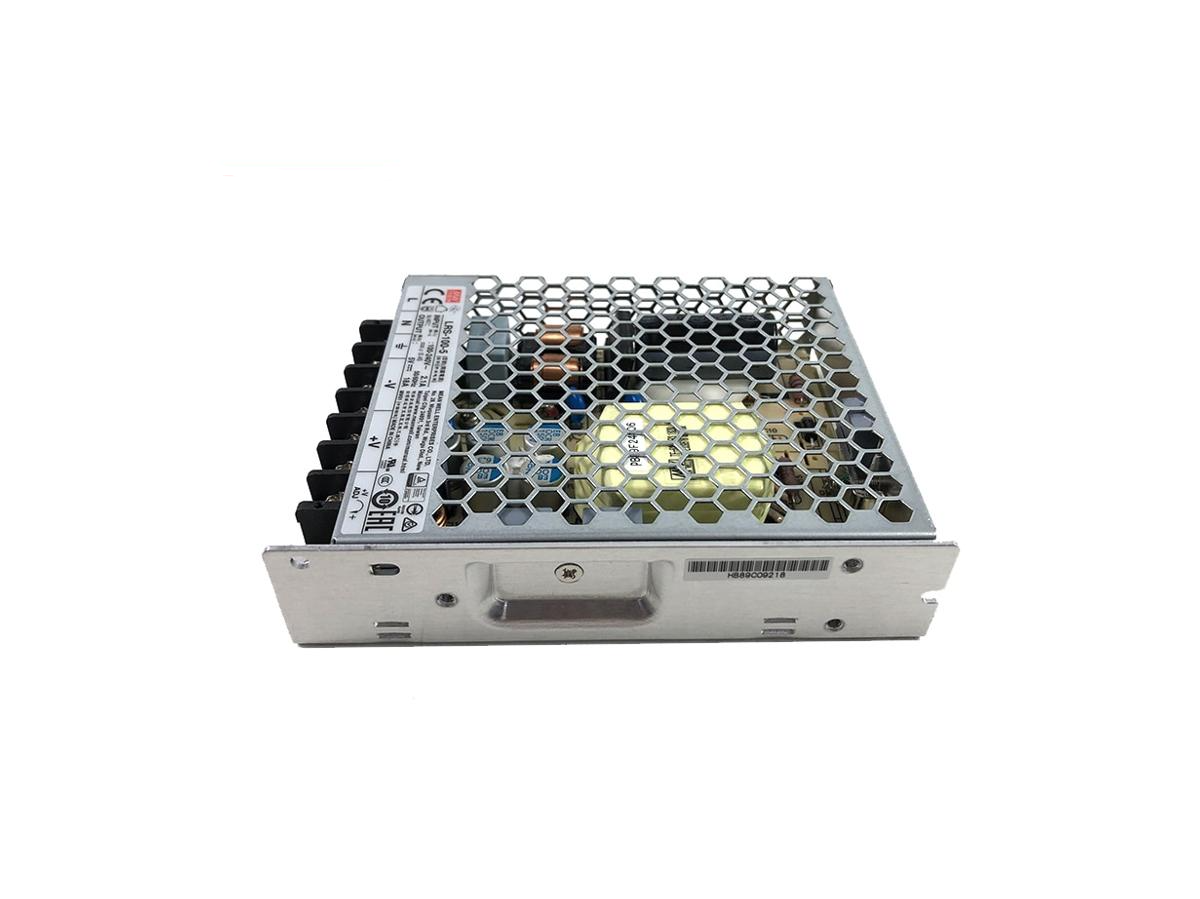

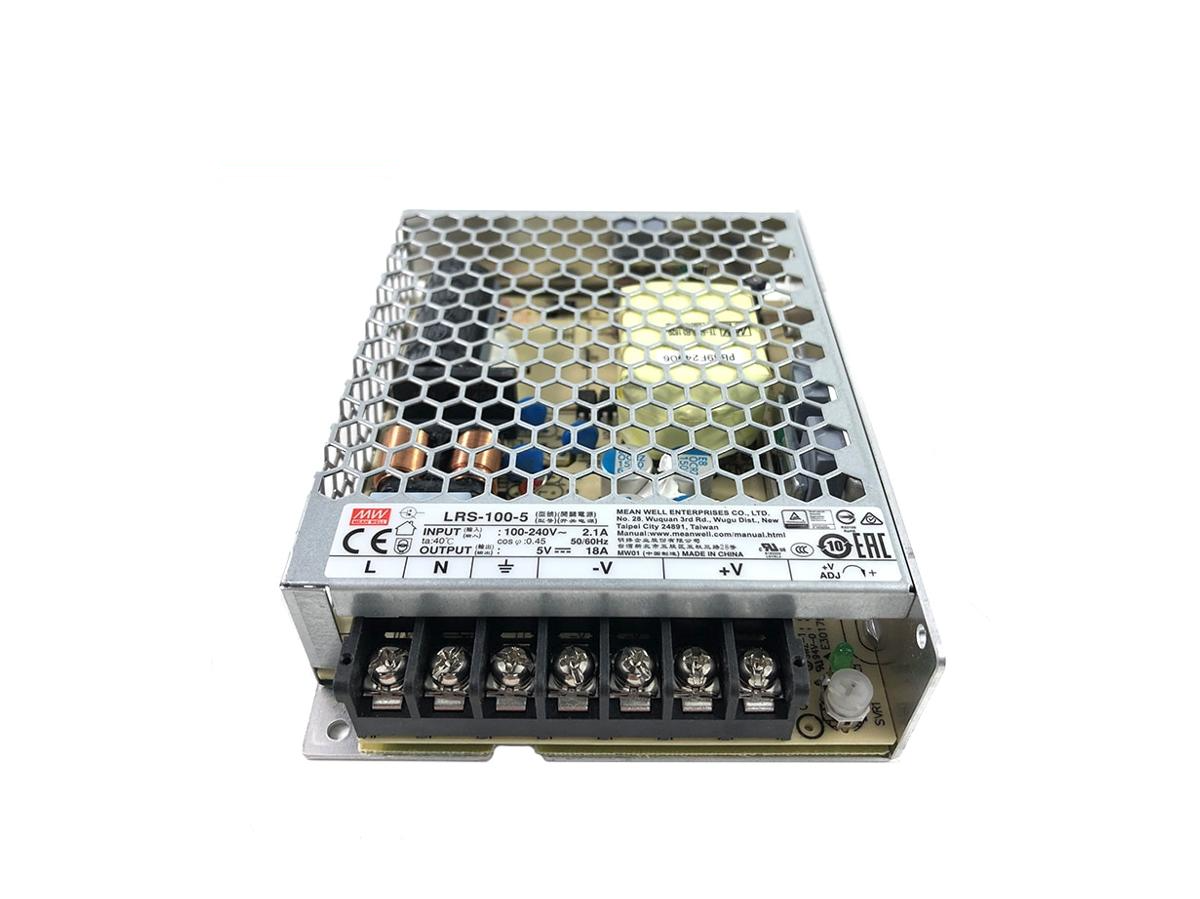

Fuente de Poder Meanwell 5V 100W LRS-100-5

El modelo LRS-100-5 es una fuente de alimentación de tipo cerrado de salida única con un diseño de perfil bajo de 30mm. Este modelo ofrece una potencia de 100W y adopta un rango de entrada de 85~264VAC, proporcionando una línea de voltaje de salida de 5V.

Características generales:

• Entrada de AC universal / rango completo: 85 ~ 264VAC
• Resistencia a sobretensión: Capacidad para resistir una entrada de sobretensión de 300VAC durante 5 segundos.
• Bajo consumo de energía sin carga: Menos de 0.3W.
• Tamaño compacto y perfil bajo: Diseño de perfil bajo de 1U con dimensiones de 1299730mm (LargoAnchoAlto).
• Alta temperatura de funcionamiento: Hasta 70℃.
• Protecciones: Incluye protecciones contra cortocircuito, sobrecarga y sobretensión.
• Enfriamiento eficiente: Enfriamiento por convección de aire libre.
• Cumple con las normativas internacionales: IEC/BS EN/EN 60335-1(PD3) y IEC/BS EN/EN61558-1, -2-16 para electrodomésticos.
• Altitud de funcionamiento: Hasta 5000 metros.
• Resistencia a vibraciones: Capacidad para resistir una prueba de vibración de 5G.
• Indicador LED: Para el estado de encendido.
• Categoría de sobretensión Ⅲ
• Prueba de quemado a plena carga al 100%
• Garantía de 3 años

Especificaciones técnicas para el modelo LRS-100-5:

• Voltaje de salida: 5V
• Corriente nominal: 18A
• Rango de corriente: 0 ~ 18A
• Potencia nominal: 90W
• Eficiencia: 86%
• Tiempo de subida: 500ms, 30ms/230VAC a plena carga
• Tiempo de mantenimiento: 55ms/230VAC a plena carga

Protecciones:

• Sobrecarga: 110 ~ 150% de la potencia de salida nominal. Recuperación automática tras la eliminación de la condición de fallo.
• Sobretensión: 5.75 ~ 6.75V. Se apaga la tensión de salida, se recupera al volver a encender.

Entorno de operación:

• Temperatura de trabajo: -30 ~ +70℃
• Humedad de trabajo: 20 ~ 90% RH sin condensación
• Temperatura y humedad de almacenamiento: -40 ~ +85℃, 10 ~ 95% RH sin condensación
• Coeficiente de temperatura: ±0.03%/℃ (0 ~ 50℃)
• Vibración: 10 ~ 500Hz, 5G 10min./1ciclo, 60min. en cada uno de los ejes X, Y

Estándares de seguridad y EMC:

• Estándares de seguridad: Cumple con UL 62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, CCC GB4943.1, BSMI CNS15598-1, EAC TP TC 004, S/NZS62368.1(by CB), KC K60950-1 (para LRS-100-12/24 solamente), BIS IS13252(Part1): 2010/IEC 60950-1: 2005.
• Tensión de resistencia: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
• Resistencia de aislamiento: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

Emisiones y inmunidad EMC:

• Emisiones EMC: Cumple con BS EN/EN55032 (CISPR32) Clase B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS15936, EAC TP TC 020, KC KN32, KN35 (para LRS-100-12/24 solamente)
• Inmunidad EMC: Cumple con BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, nivel de industria pesada, EAC TP TC 020, KC KN32, KN35 (para LRS-100-12/24 solamente)

Otros:

• MTBF: 3348.9K hrs min. Telcordia SR-332 (Bellcore) ; 677.4Khrs min. MIL-HDBK-217F (25℃)
• Dimensiones: 129x97x30mm (LargoAnchoAlto)
• Peso: 0.34Kg ; 40pcs/14.6Kg/0.92CUFT

Por favor, tenga en cuenta que todos los parámetros que no se mencionan específicamente se miden a una entrada de 230VAC, carga nominal y 25℃ de temperatura ambiente.

La fuente de alimentación LRS-100-5 es la solución de fuente de alimentación de alto rendimiento y precio competitivo para diversas aplicaciones industriales.
