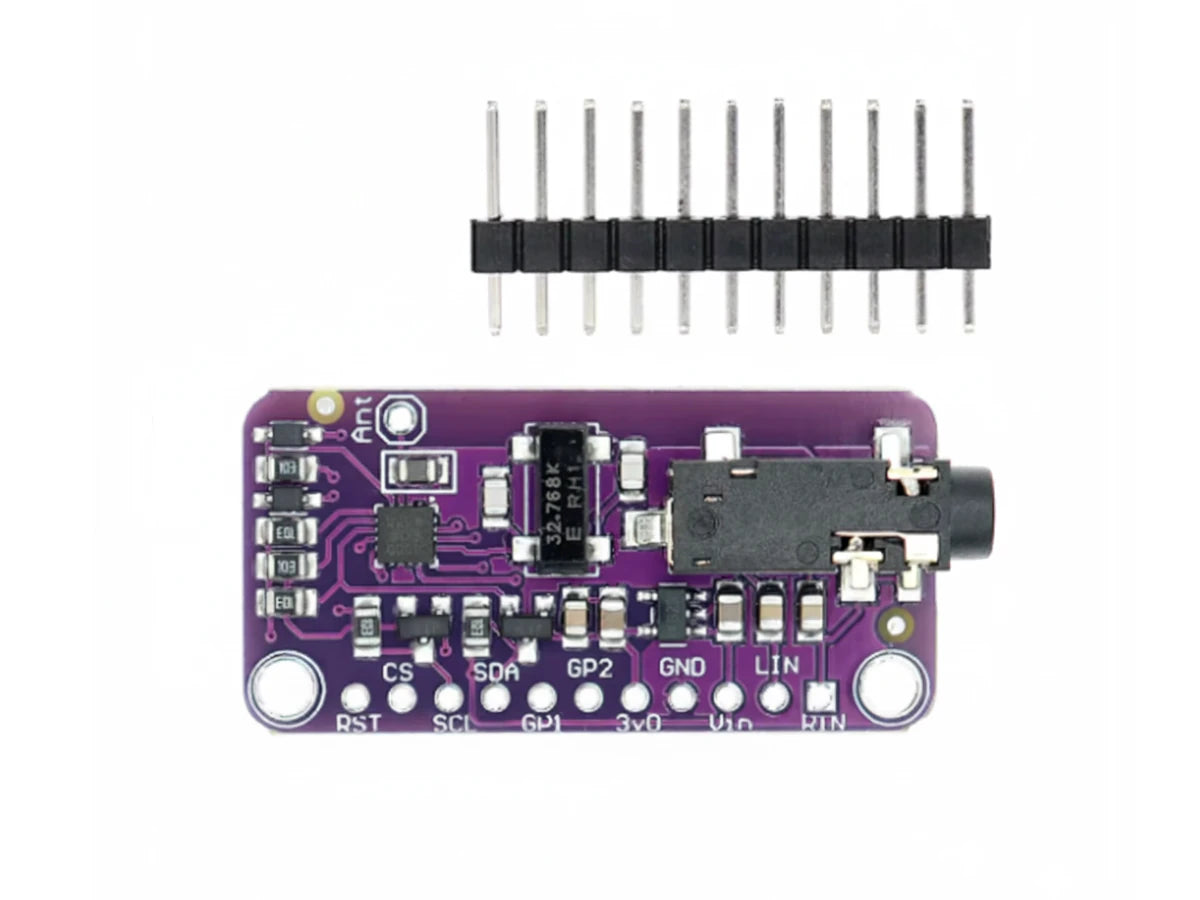

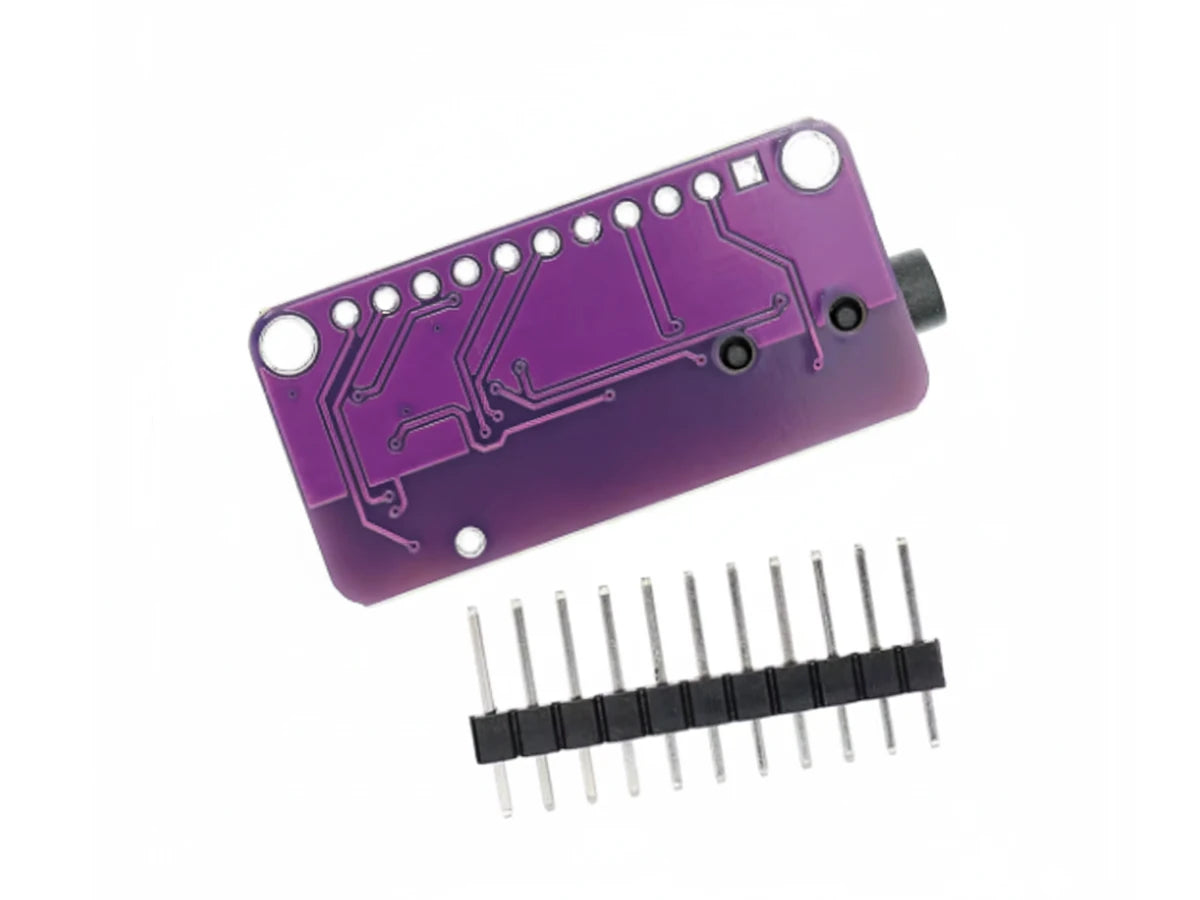

Módulo Transmisor de Radio FM SI4713

Conviértete en tu propia estación de radio con este transmisor de radio FM. Basado en el chip Si4713, este módulo todo en uno permite transmitir audio estéreo en FM e incluso datos RDS/RBDS. Es ideal para proyectos de audio inalámbrico, educación y experimentación con transmisiones locales.

Características principales:

• Chip integrado: SI4713 (transmisor FM estéreo con soporte RDS/RBDS)
• Alimentación: 3 – 5 VDC
• Interfaz de control: I2C (dirección seleccionable) o SPI
• Compatibilidad: Conexión sencilla a microcontroladores (Arduino, Raspberry Pi, etc.)
• Funciones extra: Regulador de 3.3 V integrado (100 mA), reset y salida GPIO configurable

Definición de pines:

• LIN: Entrada de audio, canal izquierdo
• RIN: Entrada de audio, canal derecho
• Vin: Voltaje de alimentación (3–5 VDC)
• GND: Tierra
• 3V0: Salida regulada de 3.3 V (hasta 100 mA)
• RST: Pin de reinicio
• CS: Selección para modo SPI o dirección I2C – Alto (default): dirección I2C 0x63 – Bajo (GND): dirección I2C 0x11
• SCL: Reloj de comunicación (I2C)
• SDA: Datos de comunicación (I2C)
• GPIO: Salida configurable (ej. LED indicador, 3 V)

Aplicaciones recomendadas:

• Transmisión de audio estéreo en FM
• Proyectos educativos de telecomunicaciones
• Experimentos con RDS/RBDS (información de texto en FM)
• Módulo de audio inalámbrico para makers y hobbyists
