Driver Motor Paso a Paso – TB6600 – 0.2-5A / 12-48VDC

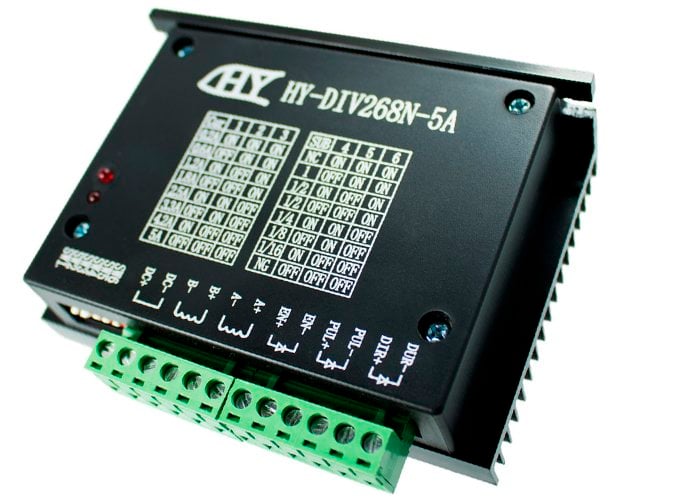

Este driver de referencia HY-DIV268N-5A basado en el chip TB6600 es un módulo controlador de motor paso a paso de tipo bipolar que permite varios modos micro-paso. Compatible con motores de 2 y 4 fases de 12V a 48V de tensión, la corriente de excitación máxima es de 5 A.
Ampliamente utilizado en las máquinas de grabado, máquinas CNC, maquinaria de embalaje y otros equipos. Motores NEMA17, NEMA23, NEMA24 y NEMA34 funcionan a la perfección con este controlador.

Características:

- Modo seleccionable de micro paso (1/1, 1/2, 1/4, 1/8, 1/16 paso).
- Control de corriente (en 8 pasos de 0,2 A a 5 A).
- Voltaje de entrada DC: 8 ~ 50V (Voltaje operativo: 12V – 42V)
- Corriente de entrada de 1 a 5 A
- Corriente de salida:
IOUT= 5.0 A (Valor nominal máximo absolutos, pico, de 100 ms)
IOUT= 4.5 A (rango de operación, valor máximo)
- Temperatura de funcionamiento: -10 to 45 ℃
- Temperatura de almacenamiento: -40 ℃ to 70 ℃
- Peso: 200 gramos
- Entradas aisladas ópticamente
- Protección contra sobre voltaje, bajo voltaje, sobrecorriente y cortocircuitos.
- Alta velocidad de partida y torque.
- Carcasa de plástico negro resistente y disipador de calor de aluminio negro.

1.- Terminal 1 DC In
2.- Terminal 2 DC- In
3.- Terminal 3 Stepper Motor B- Out
4.- Terminal 4 Stepper Motor B Out
5.- Terminal 5 Stepper Motor A- Out
6.- Terminal 6 Stepper Motor A Out
7.- Terminal 7 Enable Signal DC in
8.- Terminal 8 Enable Signal DC- in
9.- Terminal 9 Pulse (Step) Signal DC in
10.- Terminal 10 Pulse (step) Signal DC- in
11.- Terminal 11 Direction Signal DC in
12.- Terminal 12 Direction Signal DC- in
13.- Dip Switch Block for current and resolutionSW1 Current Setting

La siguiente tabla muestra dos conjuntos de información, el primer conjunto es la configuración del interruptor de control de corriente (amperaje), y, el segundo controla la subdivisión de los pasos (resolución).

Notas
- El driver HY-DIV268N-5A no es adecuado para requerimientos de par de retención altos (estáticos). Este controlador tiene una alta transmisión de corriente y puede proporcionar un alto par de torque al motor solo cuando está en movimiento, pero cuando el motor se detiene el par de retención será de alrededor de 1/10 de la configuración de corriente seleccionada.
- Si el motor paso a paso vibra pero no gira en cualquier dirección asegúrese de que las conexiones de motor para bobinados A y B no se intercambian.
- Si el motor paso a paso no gira o se bloquea asegúrese de que la polaridad de la señal de habilitacion (Enable) es correcta.
- Si el motor paso a paso no gira o se bloquea asegurarse de que la alimentación de la unidad es correcta.
- Si el motor paso a paso no gira o se bloquea asegurarse de que los 3 interruptores SUB no estén todos en ON o todos en OFF.
