Driver Motor Paso a Paso – TB6560 – 0.2-3A / 10-35VDC

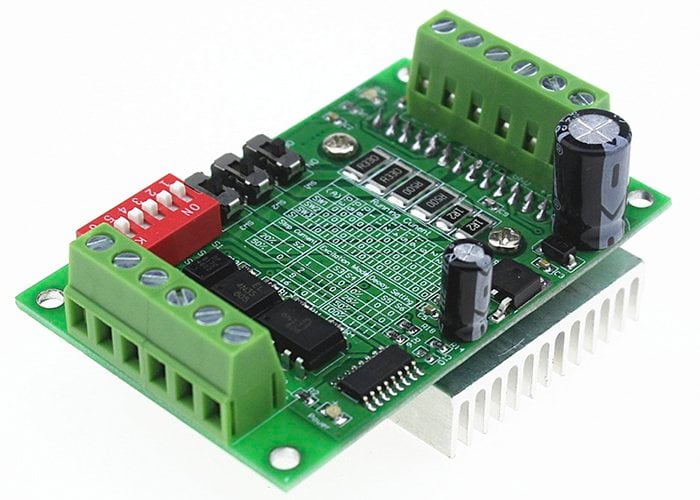

Tarjeta controladora para motores a pasos de hasta 3.5A a 24V, la tarjeta tiene optoacopladores de alta velocidad 6N137 y el controlador Toshiba TB6560AHQ con protección contra temperatura y corrientes. La tarjeta incluye terminales tipo tornillo y disipador para el controlador principal. Tiene la posibilidad de controlar los parámetros por medio de dip switch montados en la tarjeta y con la leyenda de la posición de cada uno en el silkscreen de la misma.

Características:

- Rango de voltaje de trabajo: 10VDC a 35VDC.
- Voltaje de trabajo recomendado: 24VDC .
- Etapa de acoplamiento: Optoacoplador 6N137 de alta velocidad.
- Controlador: Toshiba TB6560AHQ.
- Potencia máxima: 3.5A (3A recomendada).
- Compatible con motores de 2 o 4 fases.
- Compatible con motores de 4 y 6 cables.
- Puede realizar paso completo, medio paso, 1/8 de paso, 1/16 de paso.
- Ajuste de nivel de corriente.
- Dimensiones: 50 x 75 x 35 mm

Datasheet TB6560
Tutorial 1
Especificaciones Técnicas
Especificaciones 6N137
