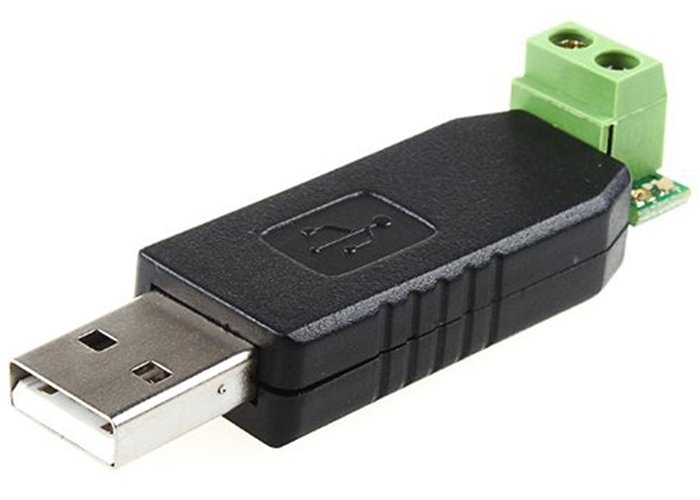

Conversor USB a RS485

El conversor USB a RS485 integra un conversor USB a serial TTL (CH340) y un chip serial a RS485 (MAX485). El conversor USB a RS485 permite establecer comunicación entre una PC (USB) y un microcontrolador/cámara ptz/variador de frecuencia utilizando la interface RS485. La interface RS485 es un estándar industrial ampliamente utilizado por su robustez, fácil implementación y buenas prestaciones. Utilizando RS485 como capa física es posible implementar un bus de campo industrial tipo MODBUS o DMX para el control de luces.

El estándar RS485 tambien llamado EIA-485 es muy utilizado por equipos industriales de instrumentación y control: Variadores de velocidad, PLC, Pirómetros. El estándar RS485 está definido como un sistema de comunicación en bus de transmisión multipunto diferencial, es ideal para transmitir a velocidades medianas sobre largas distancias (35 Mbit/s hasta 10 metros y 100 kbit/s en 1200 metros) y a través de canales ruidosos, ya que al emplear voltajes diferenciales reduce los ruidos eléctricos que aparecen en la línea de transmisión. El medio físico de transmisión (cableado) es el cable par trenzado que admite hasta 32 estaciones en 1 solo bus, con una longitud máxima de 1200 metros operando entre 300 y 19200 bit/s bajo comunicación half-duplex (semiduplex).

Características:

- Chip USB a Serial: CH340G
- Chip Serial a RS485: MAX485
- Especificación USB 2.0 con 12 Mbps de velocidad completa
- Conector USB estándar tipo A macho
- Borneras para conexión de cable par trenzado RS485
- No necesita alimentación externa, directamente del USB.
- Distancia máxima: 1200m
- Temperatura de trabajo: -40° a 85°C
- Compatible con Windows 98SE/2000/XP/Vista/7/8/10, Linux 2.40
- Dimensiones: 54 mm x 16 mm

Datasheet Driver CH340G

Datasheet MAX485

Wikipedia RS485

Artículo Neoteo RS485
