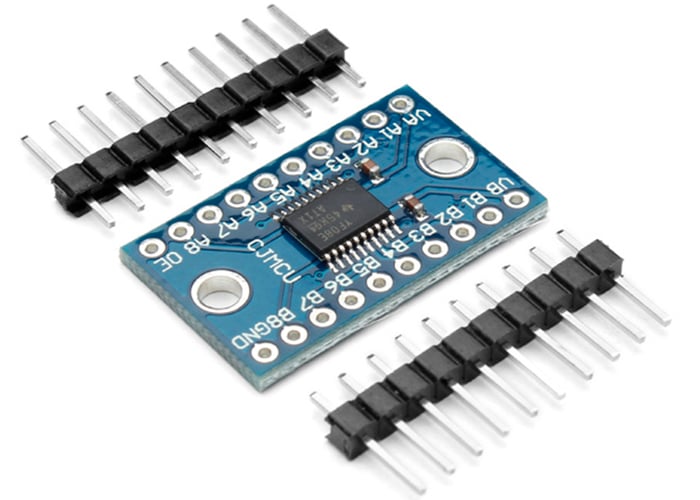

Conversor de Nivel Lógico Bidirecional 8CH - TXS0108E

El módulo conversor de nivel lógico TXS0108E es una solución ideal para interconectar dispositivos que operan con diferentes voltajes. Este conversor bidireccional de 8 canales permite una comunicación segura entre sistemas de 3.3V y 5V, o cualquier combinación entre 1.2V y 5.5V. Detecta automáticamente la dirección de la señal, facilitando la adaptación de protocolos como SPI, I2C o UART sin necesidad de pines de control adicionales. Es compatible con protoboards, agilizando el desarrollo de proyectos con microcontroladores como Arduino, ESP32 o Raspberry Pi. Este módulo solo es apto para señales digitales y no funciona con señales analógicas.

Características:

• Circuito Integrado: TXS0108E
• Canales: 8 canales bidireccionales con detección automática de dirección.
• Voltaje Puerto A (VCCA): Soporta niveles lógicos de 1.2V a 3.6V.
• Voltaje Puerto B (VCCB): Soporta niveles lógicos de 1.65V a 5.5V.
• Condición de Operación: El voltaje en VCCA debe ser menor o igual que el voltaje en VCCB.
• Velocidad Máxima: Hasta 60 Mbps en configuración push-pull.
• Pin de Habilitación (OE): Permite poner las salidas en estado de alta impedancia (Hi-Z) para evitar conflictos en el bus.

Aplicaciones:

• Conectar sensores y periféricos de 3.3V a microcontroladores de 5V como Arduino Uno.
• Interconectar microcontroladores de 3.3V (Raspberry Pi, ESP32) con módulos de 5V.
• Adaptación de niveles de voltaje para buses de comunicación como SPI, I2C y UART.
• Proyectos de electrónica que integran componentes con diferentes lógicas de voltaje (1.8V, 3.3V, 5V).
