Genérico

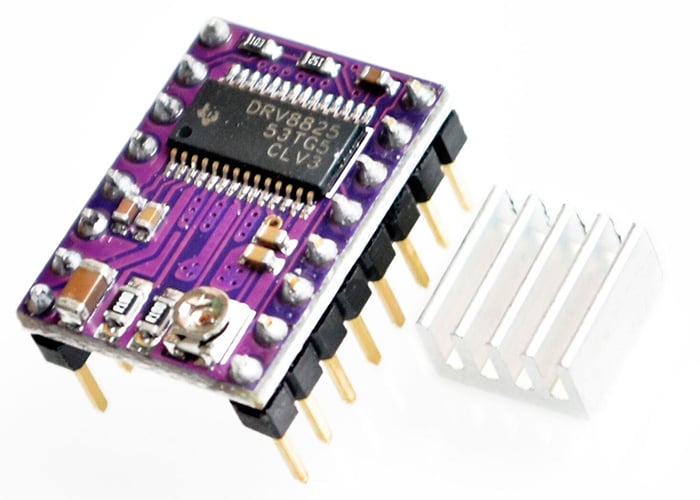

Controlador de Motores Paso a Paso Driver DRV8825

Controlador de Motores Paso a Paso Driver DRV8825

Precio habitual $2.500
Precio habitual Precio de oferta $2.500
Oferta Agotado

295 en existencias

SKU:1217

Esta placa utiliza el driver DRV8825 de Texas Instrumenst para motores paso a paso bipolares y es ampliamente utilizada con las distintas placas de control de impresoras 3D y Máquinas CNC.
Este módulo es pin-compatible con el driver A4988, lo que significa que puede usarse como reemplazo directo de mejor rendimiento. Esto lo hace ideal para su uso con el Shield RAMPS 1.4 y el Shield CNC.
Este driver tiene limitación de corriente ajustable, protección contra sobre corriente y seis resoluciones diferentes de microstepping (máx. 1/32). Funciona con voltajes entre 8.2 y 45V y puede entregar hasta 1.5A por fase sin necesidad de disipador, para mayor consumo de corriente de hasta 2,2A se recomienda usar un disipador y ventilación por aire forzado.

Características:

- Voltaje Lógico: 3.3V - 5V DC
- Voltaje potencia: 8.2V - 45V DC
- Corriente: 1.5A por bobina (máx. 2.2A)
- Interface de control de STEP y DIRECTION
- 6 resoluciones: full step, half step, 1/4, 1/8, 1/16, 1/32
- El potenciometro te permite limitar la corriente máxima, para poder usar voltajes mas altos y lograr mejor resolución.
- Regulador incluido
- Funciona con sistemas de 3.3 y 5V
- Protección de sobre temperatura, sobrecorriente y voltaje bajo
- Proteccion de corto a tierra, y corto de carga
- PCB de 4 capas
- Pin-compatible con el driver A4988
