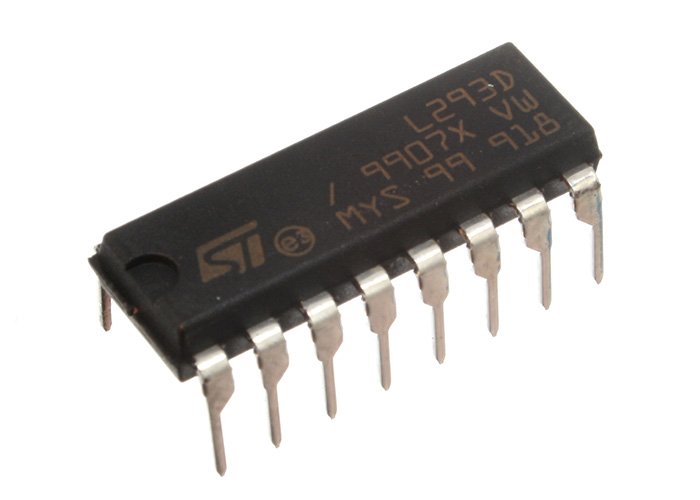

Chips L293D Driver Motor Puente H

El L293D es un circuito integrado monolítico diseñado como un puente H cuádruple de alta corriente y alto voltaje. Es la solución ideal para controlar la dirección y velocidad de hasta dos motores de corriente continua (DC) o un motor paso a paso bipolar en proyectos de robótica y mecatrónica. Su arquitectura interna integra diodos de protección contra picos de voltaje inversos, protegiendo los circuitos de control. Compatible con microcontroladores como Arduino o PIC, permite una gestión precisa de la velocidad del motor mediante señales PWM.

Características:

• Tipo: Puente H cuádruple de medio puente.
• Voltaje de Operación (Motores): 4.5V a 36V.
• Voltaje de Lógica: 4.5V a 7V.
• Corriente de Salida por Canal: 600 mA continuos (1.2A pico).
• Protección Integrada: Diodos de clamping internos y apagado térmico por sobrecarga.
• Compatibilidad: Entradas compatibles con niveles lógicos TTL.
• Encapsulado: DIP-16 para montaje en protoboard o PCB.

Aplicaciones recomendadas:

• Robots móviles como seguidores de línea, velocistas o de sumo.
• Control de actuadores DC en sistemas automatizados.
• Manejo de motores paso a paso bipolares.
• Plataformas educativas de electrónica y robótica.
