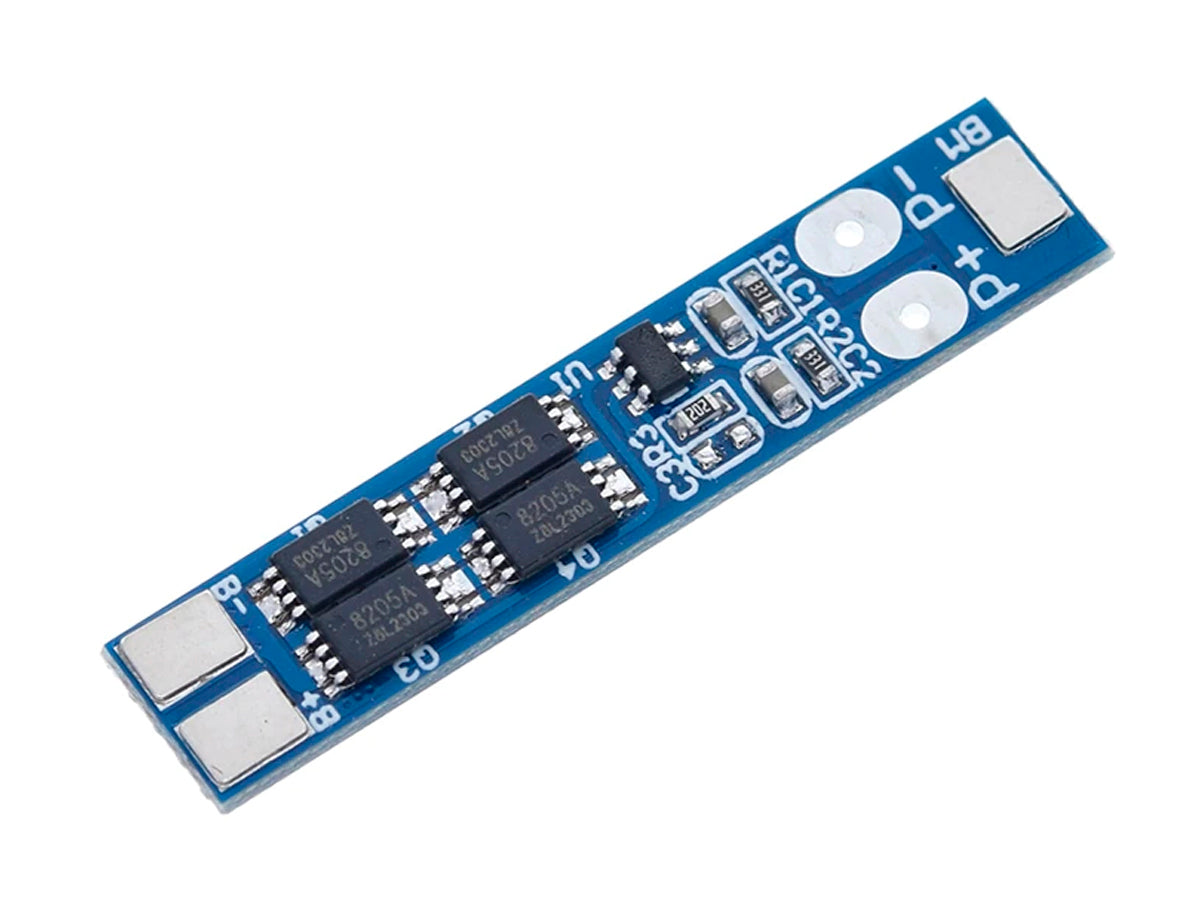

Cargador BMS 18650 2S 8A – Modelo HX-2S-A10

Este módulo BMS (Battery Management System) está diseñado para proteger baterías recargables de ion de litio tipo 18650 en configuración 2S (2 celdas en serie). Incorpora circuitos de alta precisión para la detección de voltaje y protección ante sobrecarga, sobredescarga, sobrecorriente y cortocircuitos, garantizando seguridad y eficiencia en tus proyectos. Además, permite la carga de las baterías mediante una fuente externa regulada, actuando como sistema de seguridad durante el proceso.

Características:

• Modelo: HX-2S-A10
• Voltaje de sobrecarga: 4.25 V – 4.35 V ± 0.05 V
• Voltaje de sobredescarga: 2.5 V – 3.0 V ± 0.05 V
• Corriente máxima de operación: 8 A
• Corriente en reposo: < 10 μA
• Resistencia interna: < 300 mΩ
• Voltaje de carga: 8.4 V – 9 V
• Temperatura de operación: -40 °C a +50 °C
• Temperatura de almacenamiento: -40 °C a +80 °C
• Vida útil: Más de 50.000 horas
• Dimensiones: 41 × 8 × 2.2 mm
• Protección por cortocircuito: Protegible, requiere recarga para recuperación

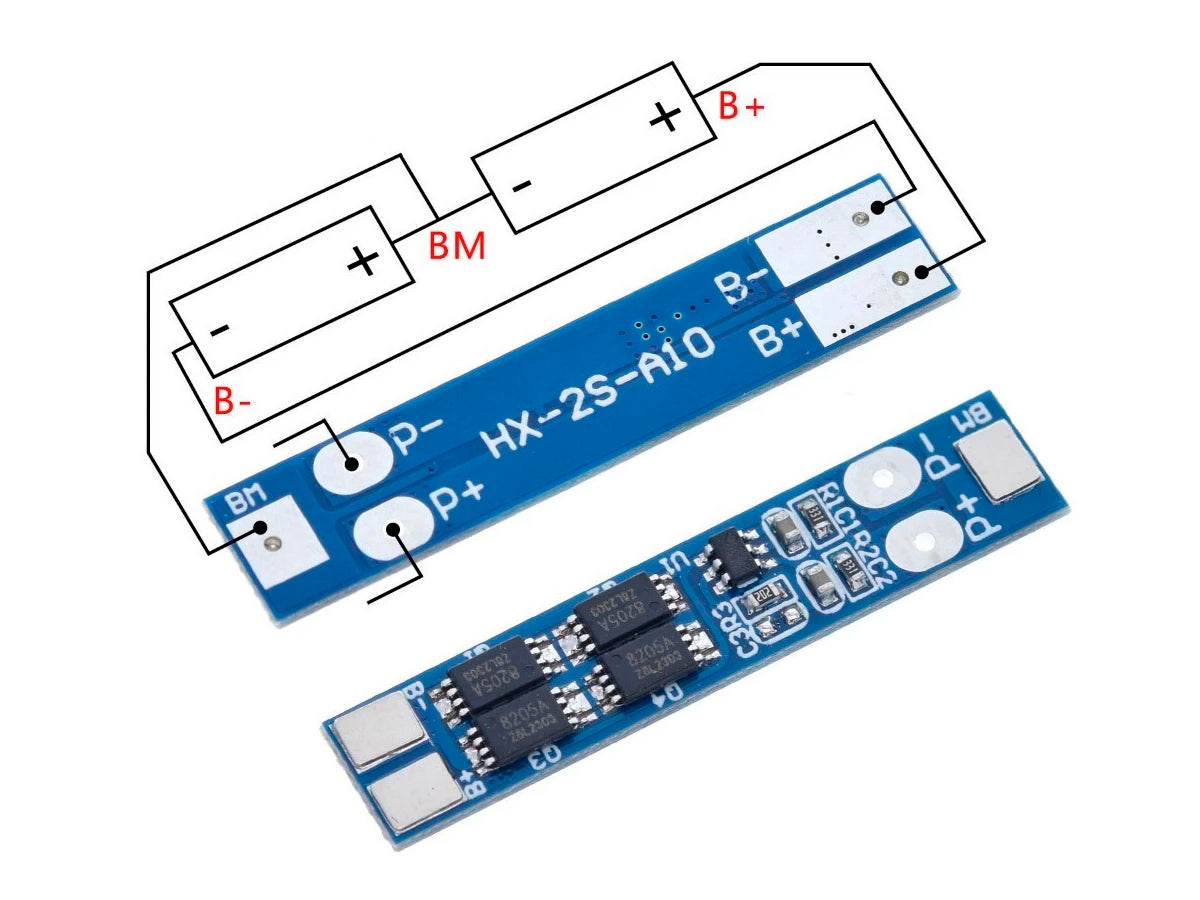

Descripción de los puntos de soldadura:

• B+: Conectado al polo positivo del paquete de baterías
• B-: Conectado al polo negativo del paquete de baterías
• MMB: Punto de conexión entre la batería 1 y la batería 2
• P+: Terminal positivo compartido para carga y descarga
• P-: Terminal negativo compartido para carga y descarga

Ideal para proyectos con baterías 18650 que requieren corrientes moderadamente altas, como iluminación portátil, sistemas móviles, juguetes electrónicos y más.

Nota: Este módulo no regula el voltaje de carga, por lo que debe utilizarse con una fuente externa regulada que entregue el voltaje adecuado (por ejemplo, 8.4 V).
