Cargador BMS 18650 2S 8A – Modelo WH-2S80A

Cargador BMS 18650 2S 8A – Modelo WH-2S80A

Este módulo BMS (Battery Management System) está diseñado para proteger baterías recargables de ion de litio tipo 18650 dispuestas en configuración 2S (2 celdas en serie). Cuenta con circuitos de alta precisión para la detección de voltaje y protección contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, garantizando un uso seguro y eficiente. Además, permite la carga de las baterías mediante una fuente externa regulada, actuando como sistema de seguridad durante el proceso.

Características:

• Modelo: WH-2S80A
• Voltaje de sobrecarga: 4.25 V – 4.35 V ± 0.05 V
• Voltaje de sobredescarga: 2.5 V – 3.0 V ± 0.05 V
• Corriente máxima de operación: 8 A
• Corriente máxima instantánea: 15 A
• Corriente en reposo: < 3 μA
• Resistencia interna: < 300 mΩ
• Temperatura de operación: -40 °C a +50 °C
• Temperatura de almacenamiento: -40 °C a +80 °C
• Vida útil: Más de 50.000 horas
• Dimensiones: 41 × 16 × 3.5 mm
• Protección por cortocircuito: Protegible, recuperable mediante carga

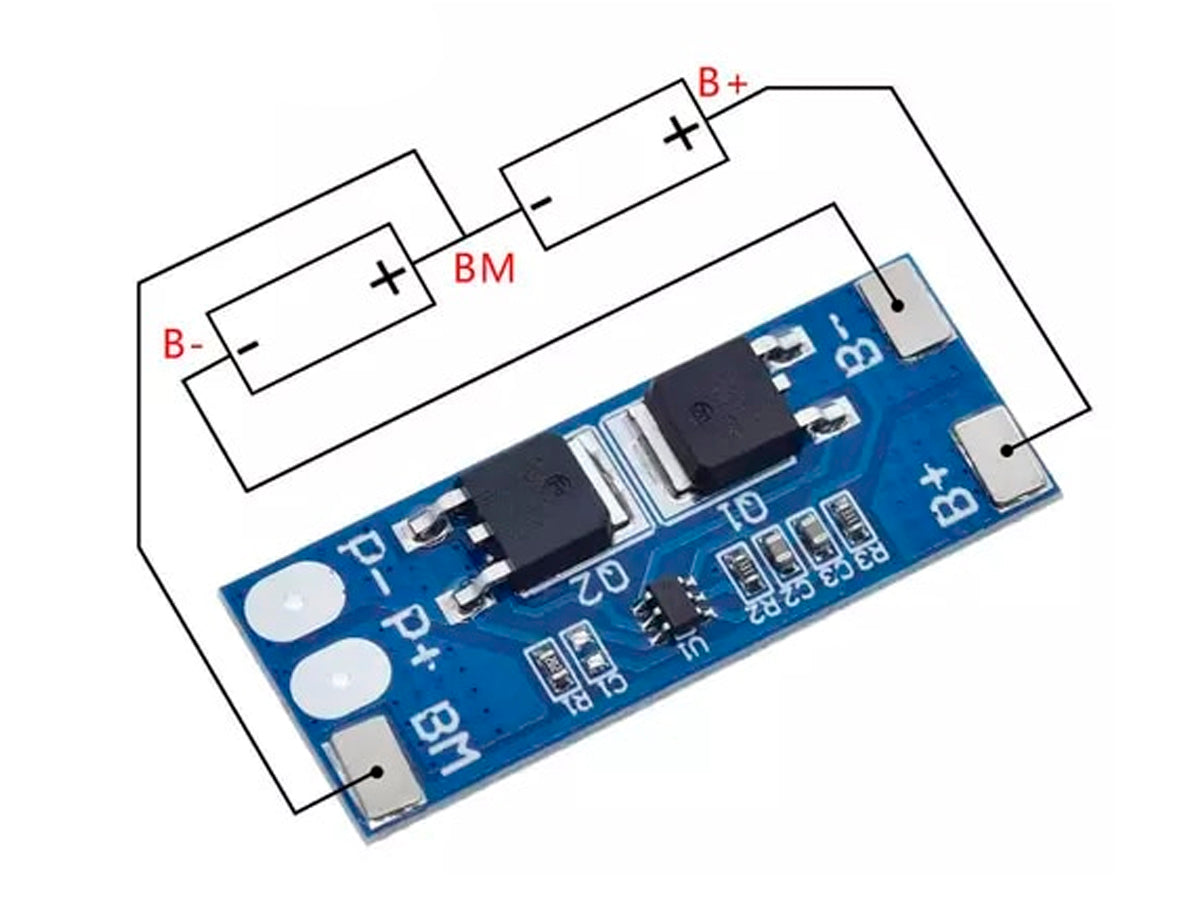

Descripción de los puntos de soldadura:

• B+: Conectado al polo positivo del paquete de baterías
• B-: Conectado al polo negativo del paquete de baterías
• MB: Punto de conexión entre la batería 1 y la batería 2
• P+: Terminal positivo compartido para carga y descarga
• P-: Terminal negativo compartido para carga y descarga

Ideal para proyectos con baterías 18650 que requieren corrientes más altas, como herramientas portátiles, sistemas solares, vehículos eléctricos pequeños y más.

Nota: Este módulo no regula el voltaje de carga, por lo que debe utilizarse con una fuente externa regulada que entregue el voltaje adecuado (por ejemplo, 8.4 V).
