Cargador BMS 18650 2S 5A HX-2S-A2

Este módulo BMS (Battery Management System) está diseñado para proteger y gestionar la carga de baterías recargables de ion de litio tipo 18650 dispuestas en configuración 2S (2 celdas en serie). Ofrece protección contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, permitiendo además la carga segura de las baterías mediante una fuente externa regulada.

Características:

• Modelo: HX-2S-A2
• Voltaje de sobrecarga: 4.25 V – 4.35 V ± 0.05 V
• Voltaje de sobredescarga: 2.5 V – 3.0 V ± 0.05 V
• Voltaje de carga: 8.4 V – 9 V
• Corriente máxima de trabajo: 5 A
• Corriente en reposo: < 10 μA
• Resistencia interna: < 300 mΩ
• Temperatura de operación: -40 °C a +50 °C
• Condiciones de almacenamiento: -40 °C a +80 °C
• Vida útil: Más de 50.000 horas
• Dimensiones: 17.5 × 17.5 × 3.2 mm
• Protección por cortocircuito: Necesita conexión de carga para recuperarse

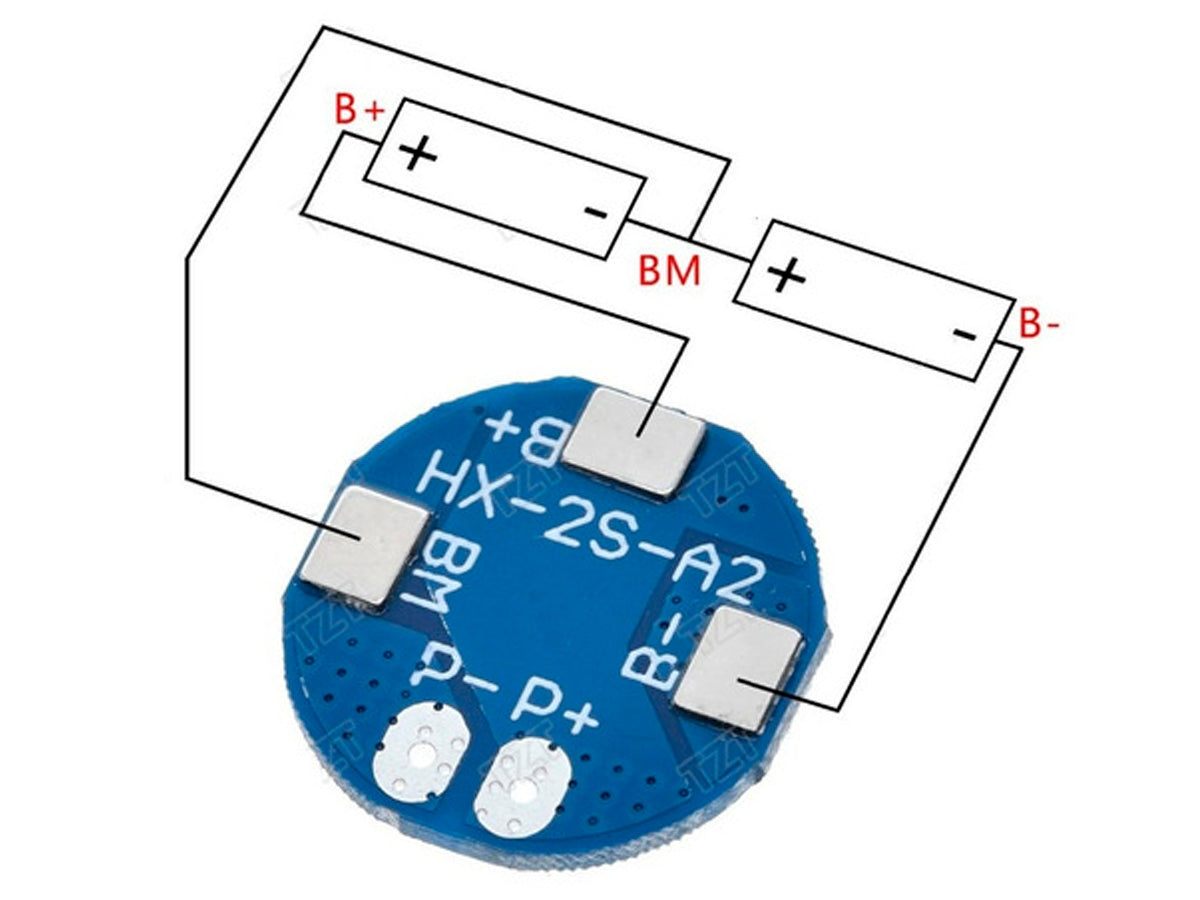

Descripción de los puntos de soldadura:

• B+: Conectado al polo positivo del paquete de baterías
• B-: Conectado al polo negativo del paquete de baterías
• MB: Punto de conexión entre la batería 1 y la batería 2
• P+: Terminal positivo compartido para carga y descarga
• P-: Terminal negativo compartido para carga y descarga

Ideal para proyectos con baterías 18650 como linternas, packs portátiles, robots o sistemas solares compactos.

Nota: Este módulo no regula el voltaje de carga. Se debe utilizar una fuente externa regulada que entregue 8.4 V para cargar correctamente el pack 2S.
