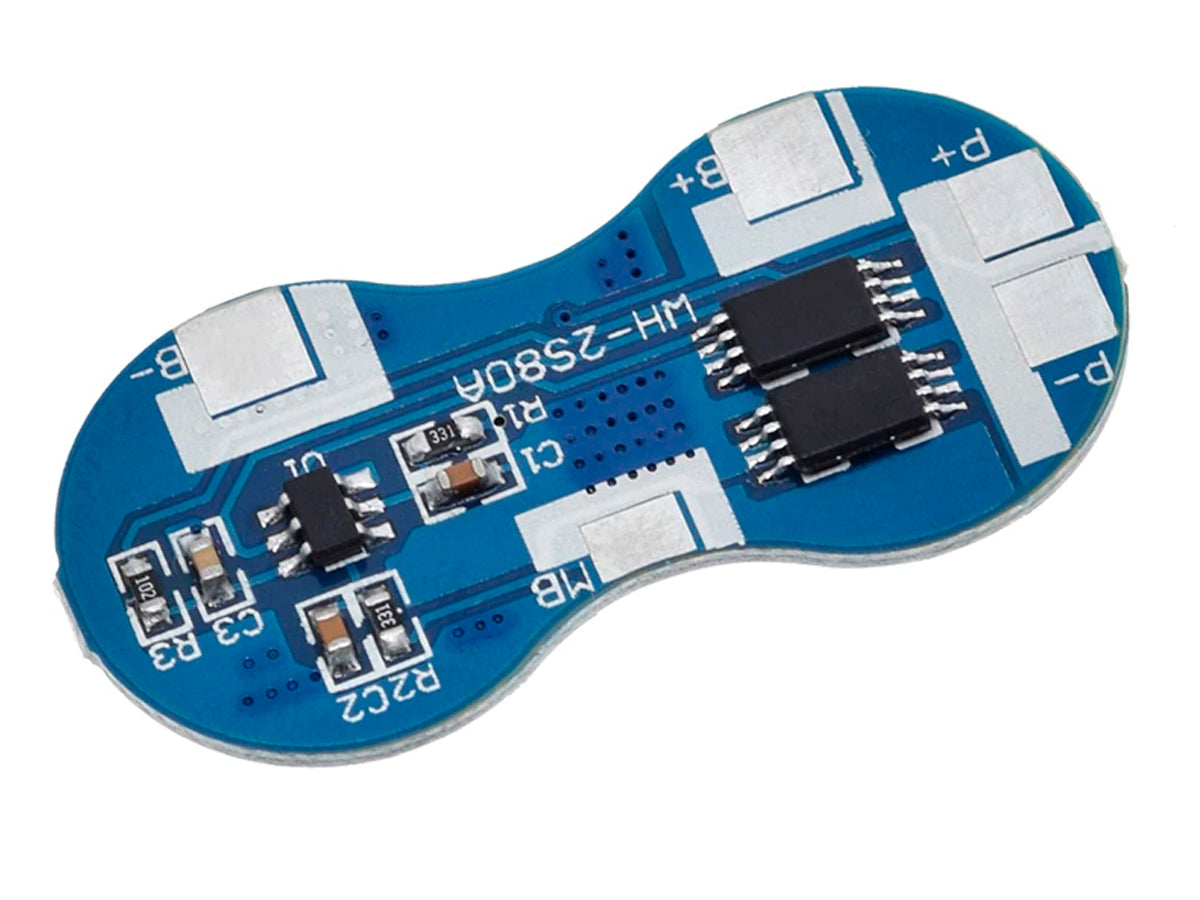

Cargador BMS 18650 2S 4A WH-2S80A

Este módulo BMS 2S 18650 4A está diseñado para proteger baterías recargables de ion de litio tipo 18650 en configuración 2S (2 celdas en serie). Proporciona protección contra sobrecarga, sobredescarga, sobrecorriente y cortocircuito, además de recuperación automática. También permite la carga de las baterías mediante una fuente externa regulada, actuando como sistema de gestión y seguridad durante el proceso.

Características:

• Voltaje de carga: 8.4 V - 9 V
• Consumo de corriente en reposo: ≤ 6 μA
• Corriente máxima de trabajo: 4 A
• Protección por sobrecarga:
  • Voltaje de detección: 4.29 V ± 0.025 V
  • Voltaje de recuperación: 4.05 V ± 0.025 V
  • Tiempo de detección: 1 s
• Protección por sobredescarga:
  • Voltaje de detección: 3.0 V ± 0.1 V
  • Voltaje de recuperación: 3.2 V ± 0.1 V
  • Tiempo de detección: 128 ms
• Protección por sobrecorriente:
  • Voltaje de detección: 200 mV
  • Corriente de detección: 9.8 A
  • Tiempo de respuesta: 12 ms
  • Recuperación automática
• Protección por cortocircuito:
  • Detección de cortocircuito externo
  • Tiempo de detección: ≤ 50 μs
  • Recuperación automática
• Resistencia interna (MOSFET): ≤ 21 mΩ
• Temperatura de operación: -40 °C a +80 °C
• Temperatura de almacenamiento: -40 °C a +125 °C
• Dimensiones: 3.50 × 1.70 cm / 1.38″ × 0.67″

Conexiones:

• B+ / B-: Terminales de la batería
• MB: Punto medio entre las dos celdas
• P+ / P-: Terminales para carga y descarga (positivo y negativo)

Ideal para sistemas portátiles, bancos de energía, linternas, juguetes eléctricos y otras aplicaciones con celdas 18650.

Nota: Este módulo no regula el voltaje de carga, por lo que debe utilizarse con una fuente externa regulada que entregue el voltaje adecuado (por ejemplo, 8.4 V para 2S).
