Cargador BMS 18650 2S 13A

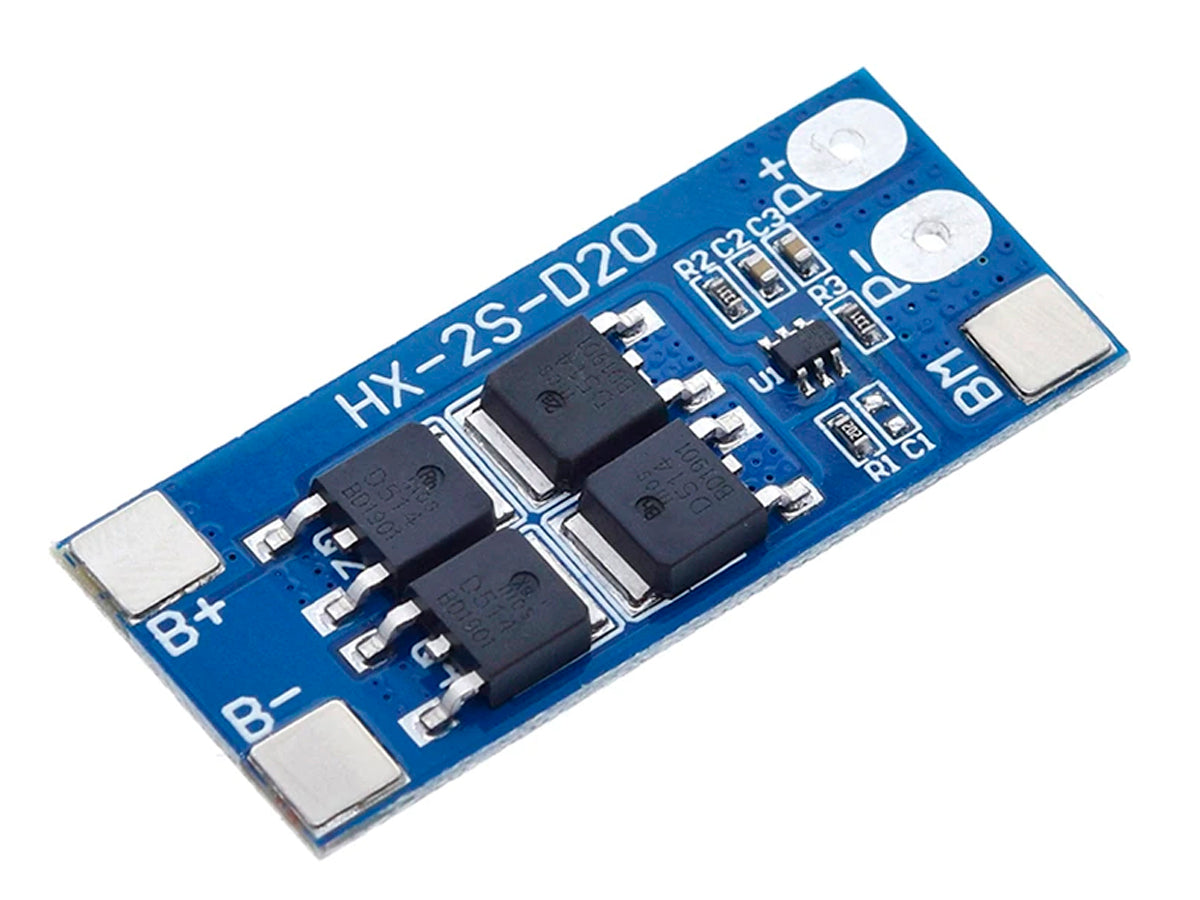

Este módulo BMS 2S 18650 13A es una placa de protección y gestión de carga para baterías de litio recargables tipo 18650 en configuración de 2 celdas en serie (2S). Proporciona protección contra sobrecarga, sobredescarga y cortocircuito, y permite la carga de las baterías mediante una fuente externa regulada, actuando como sistema de seguridad en el proceso.

Características:

• Modelo: HX-2S-D20
• Voltaje de sobrecarga: 4.25 V – 4.35 V ± 0.05 V
• Voltaje de sobredescarga: 2.5 V – 3.0 V ± 0.05 V
• Corriente máxima de trabajo: 13 A
• Corriente estática: < 10 μA
• Resistencia interna: < 300 mΩ
• Protección contra cortocircuito: Requiere conexión de carga para restaurarse
• Voltaje de carga: 8.4 V – 9 V
• Temperatura de trabajo: -40 °C a +50 °C
• Temperatura de almacenamiento: -40 °C a +80 °C
• Vida útil estimada: Más de 50.000 horas
• Dimensiones: 46 × 20 × 3.6 mm

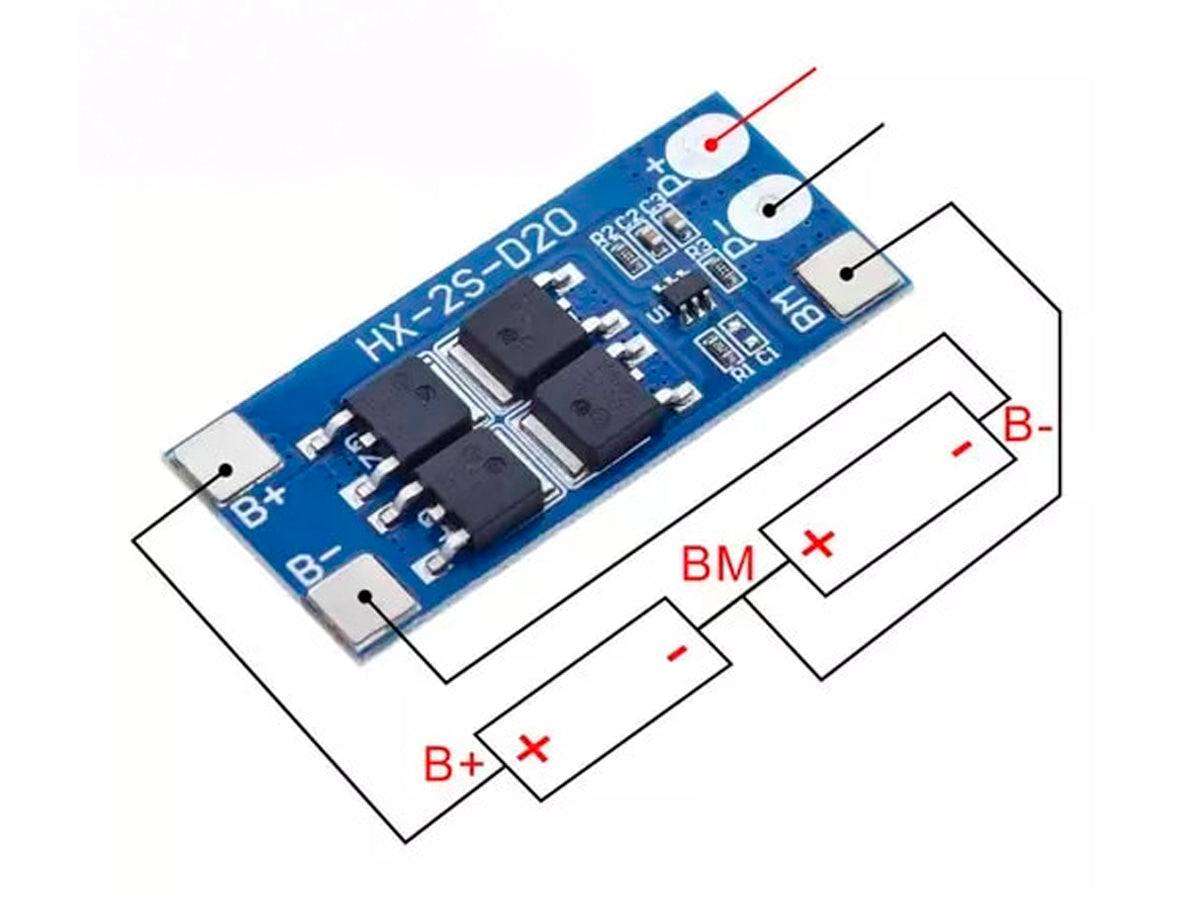

Descripción de los puntos de soldadura:

• B+: Ánodo del paquete de baterías
• B-: Cátodo del paquete de baterías
• MMB: Conexión entre batería 1 y batería 2
• P+: Terminal positivo compartido de carga/descarga
• P-: Terminal negativo compartido de carga/descarga

Nota importante:

No debe usarse en baterías de fosfato de hierro y litio, lámparas médicas, taladros eléctricos, baterías para bicicletas eléctricas, autos, niños (4 A), motores 775, lámparas LED de 1 W tipo ojo de pez, ni en usos combinados.

Ideal para aplicaciones generales con baterías 18650 en configuración 2S.

Nota: Este módulo no regula el voltaje de carga, por lo que debe utilizarse con una fuente externa regulada que entregue el voltaje adecuado (por ejemplo, 8.4 V).
