Cargador BMS 18650 2S 10A

Este módulo BMS 2S 18650 10A es una placa de protección y gestión de carga para baterías de litio recargables tipo 18650 en configuración de 2 celdas en serie (2S). Su función principal es gestionar de forma segura la carga y descarga de las baterías, ofreciendo protección contra sobrecarga, sobredescarga y cortocircuito. Permite la carga de las baterías cuando se conecta una fuente externa regulada, actuando como sistema de seguridad en el proceso de carga.

Características:

• Modelo: HX-2S-JH20
• Voltaje de sobrecarga: 4.25 V – 4.35 V ± 0.05 V
• Voltaje de sobredescarga: 2.5 V – 3.0 V ± 0.05 V
• Corriente máxima de trabajo: 10 A
• Corriente estática: < 10 μA
• Resistencia interna: < 300 mΩ
• Protección contra cortocircuito: Requiere conexión de carga para restaurarse
• Voltaje de carga: 8.4 V – 9 V
• Temperatura de trabajo: -40 °C a +50 °C
• Temperatura de almacenamiento: -40 °C a +80 °C
• Vida útil estimada: Más de 50.000 horas
• Dimensiones: 46.7 × 23 × 3.15 mm

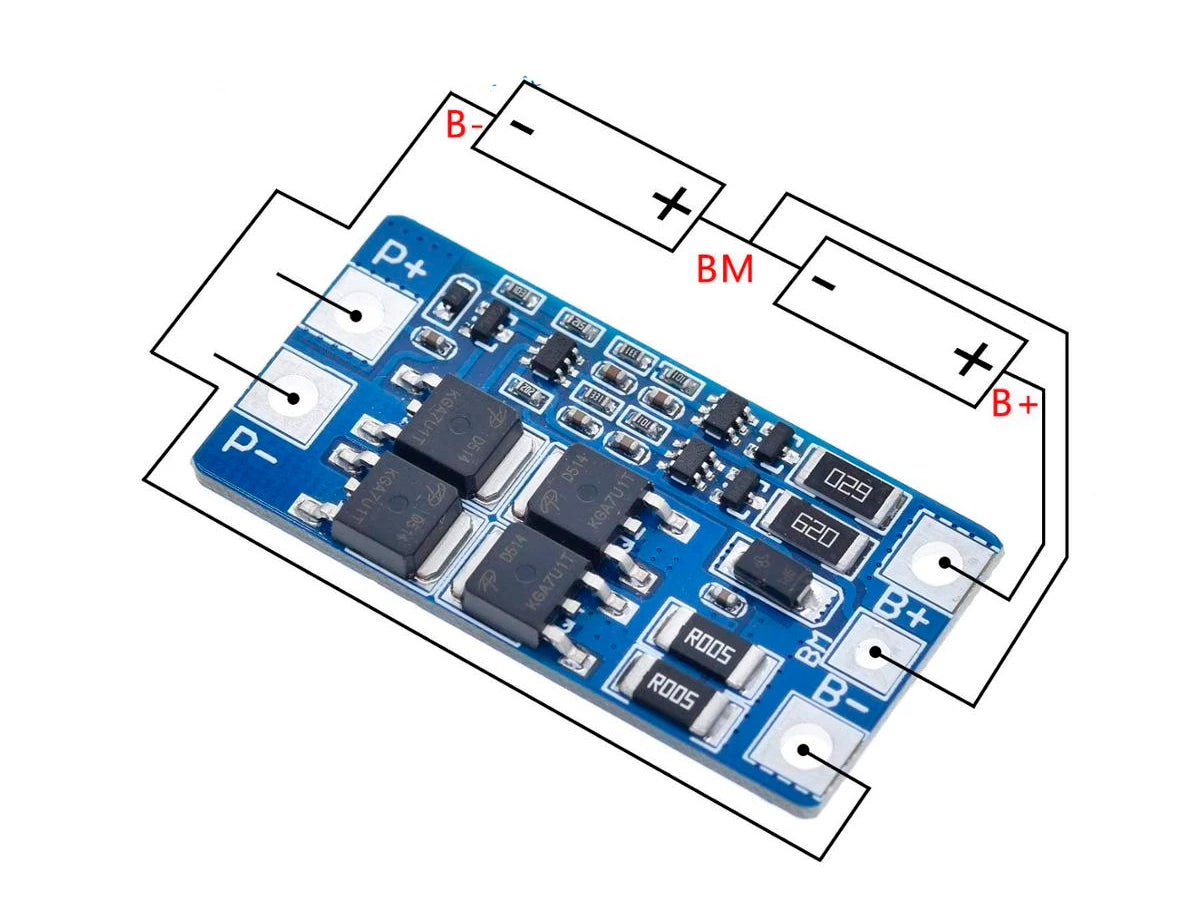

Descripción de los puntos de soldadura:

• B+: Ánodo del paquete de baterías
• B-: Cátodo del paquete de baterías
• MMB: Conexión entre batería 1 y batería 2
• P+: Terminal positivo compartido de carga/descarga
• P-: Terminal negativo compartido de carga/descarga

Ideal para bancos de energía, linternas, robots, sistemas solares y otros proyectos que usan baterías 18650 en configuración 2S.

Nota: Para realizar la carga, es necesario conectar una fuente externa regulada que entregue el voltaje adecuado (por ejemplo, 8.4 V). El módulo no regula el voltaje por sí solo, solo protege durante el proceso.
