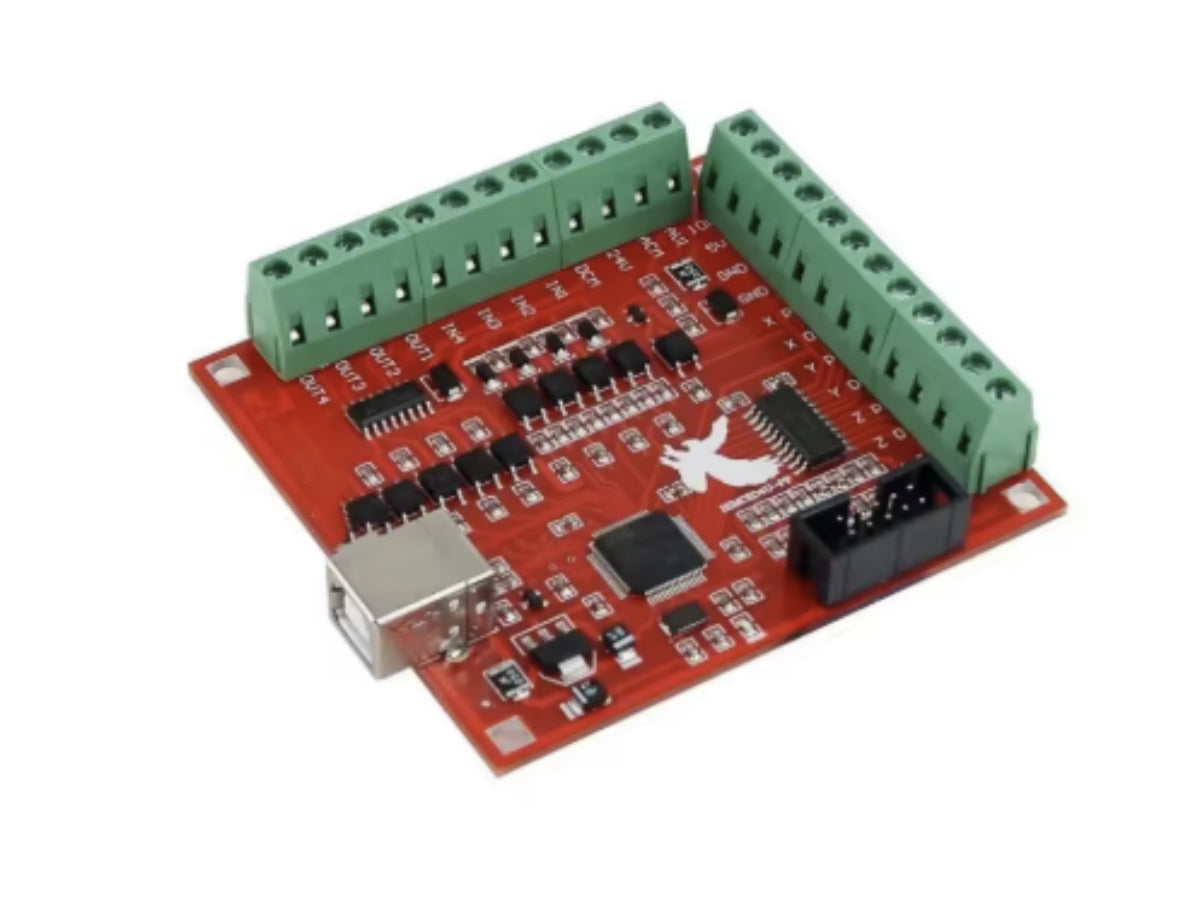

Placa de Interfaz CNC USB MACH3 100 kHz – Controlador de 4 Ejes

Esta placa de interfaz permite el control de hasta 4 motores paso a paso mediante el software MACH3 a través de conexión USB con una frecuencia máxima de pulso de hasta 100kHz. Ideal para sistemas de automatización CNC, grabado láser, routers, impresoras y otros equipos de control numérico. Permite una integración rápida con drivers de motor y finales de carrera, todo desde una única plataforma compacta y robusta.

Características principales:

• Conexión: USB a PC (no requiere puerto paralelo)
• Compatible con software: MACH3
• Frecuencia de pulso: hasta 100kHz
• Soporte de ejes: Hasta 4 ejes (X, Y, Z, A)
• Entradas digitales: 12 entradas para límites de eje, botón de parada, sensores HOME, etc.
• Salidas digitales: 4 salidas (OUT1–OUT4) para relés u otros dispositivos externos
• Alimentación: DC 12 V – 24 V
• Compatible con drivers de motor: señales PUL+, PUL−, DIR+, DIR− para motores paso a paso
• Tamaño: 81.5 mm × 77.5 mm
• Conectores de tornillo verdes: para fácil conexión de drivers y sensores
• Puerto USB tipo B
• Indicadores LED: para diagnóstico de estado y señal

Aplicaciones recomendadas:

• Máquinas CNC de 3 y 4 ejes
• Grabadoras y cortadoras láser
• Fresadoras, routers y tornos automatizados
• Proyectos de robótica y control de movimiento
• Sistemas educativos de automatización
