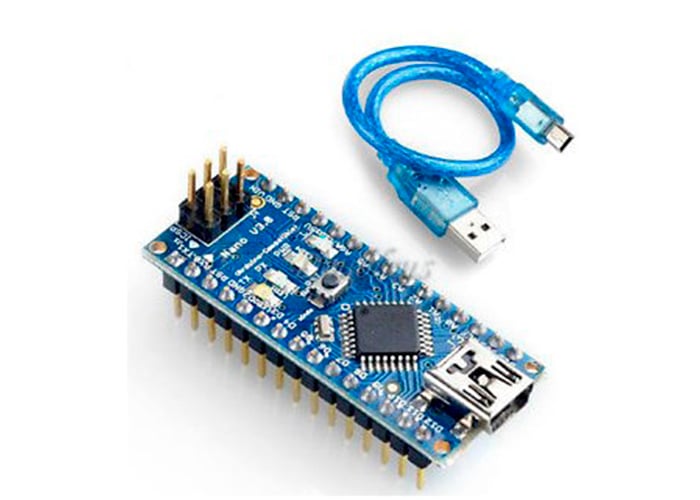

Arduino Nano V3

El Arduino Nano es una pequeña y completa placa basada en el ATmega328 (Arduino Nano 3.0). Tiene más o menos la misma funcionalidad que el Arduino UNO, pero con una presentación diferente. No posee conector para alimentación externa, y funciona con un cable USB Mini-B.

Características:

- Microcontrolador: Atmel ATmega328 (ATmega168 versiones anteriores)
- Tensión de Operación (nivel lógico): 5 V
- Tensión de Entrada (recomendado): 7-12 V
- Tensión de Entrada (límites): 6-20 V
- Pines E/S Digitales: 14 (de los cuales 6 proveen de salida PWM
- Entradas Analógicas: 8 Corriente máx por cada PIN de E/S: 40 mA
- Memoria Flash: 32 KB (ATmega328) de los cuales 2KB son usados por el bootloader (16 KB – ATmega168)
- SRAM: 2 KB (ATmega328) (1 KB ATmega168)
- EEPROM: 1 KB (ATmega328) (512 bytes – ATmega168)
- Frecuencia de reloj: 16 MHz
- Dimensiones: 18,5mm x 43,2mm

Energía

El Arduino Nano posee selección automática de la fuente de alimentación y puede ser alimentado a través de:
- Una conexión Mini-B USB.
- Una fuente de alimentación no regulada de 6-20V (pin 30).
- Una fuente de alimentación regulada de 5V (pin 27)
- Al alimentar el arduino a través del Mini USB, el FTDI FT232RL proporciona una salida de 3.3V en el pin 16 de la placa. Por ende, cuando se conecta a una fuente externa (no USB), los 3.3V no se encuentran disponibles.
